ДРЛ-700
Лампа светит во все стороны. Часть света теряется в отражателе и защитном стекле. Загрязнение светильника и старение лампы дополнительно снижают освещённость.
Замена ДРЛ-700 на светодиодные светильники в Екатеринбурге
ЗАМЕНА ДРЛ-700 · НПО «СОЮЗ»
Было 700 Вт.
Будет 200–210 Вт.
В большинстве случаев светильник СОЮЗ 200–210 Вт заменяет старый светильник с лампой ДРЛ‑700 — освещённость при правильно выбранной КСС будет не хуже, чем была.
Подберите корпус под место установки, а оптику — под высоту и площадь освещения. Подходящий вариант проверим бесплатным расчётом.
Меняем старый светильник целиком.
Новый СОЮЗ подключается к сети 220 В без старого дросселя.
200–210 Вттиповая замена ДРЛ-700
−70%потребление при замене на 210 Вт
7 серийпод разные способы монтажа
5 летгарантия производителя
ОБЪЯСНЯЕМ ПРОСТО
Меньше ватт —
не значит меньше света.
Ватты показывают расход электричества. Для работы важнее другое: сколько света дошло до пола, оборудования и рабочего стола.
СОЮЗ 200–210 Вт
Светодиоды и оптика направляют свет в нужную зону. Поэтому для привычного уровня освещения обычно достаточно меньшей мощности.
200–210 Втмощность светильника целиком
Сравнивайте свет на рабочем месте, а не только люмены в паспорте. Световой поток лампы ДРЛ и поток готового светильника — разные исходные данные. СОЮЗ 200–210 Вт даёт до 32 814 лм в зависимости от серии и оптики. Главное при замене — освещённость в люксах и равномерность света на вашем объекте.
ВЫБОР ПО МЕСТУ УСТАНОВКИ
Семь серий.
Выберите свой способ монтажа.
СОЮЗ 21, 22, 23, 24 и 25 — по 210 Вт. Линейная серия 34 и круглая серия 41 — по 200 Вт. В каждой ссылке уже выбрана нужная мощность.

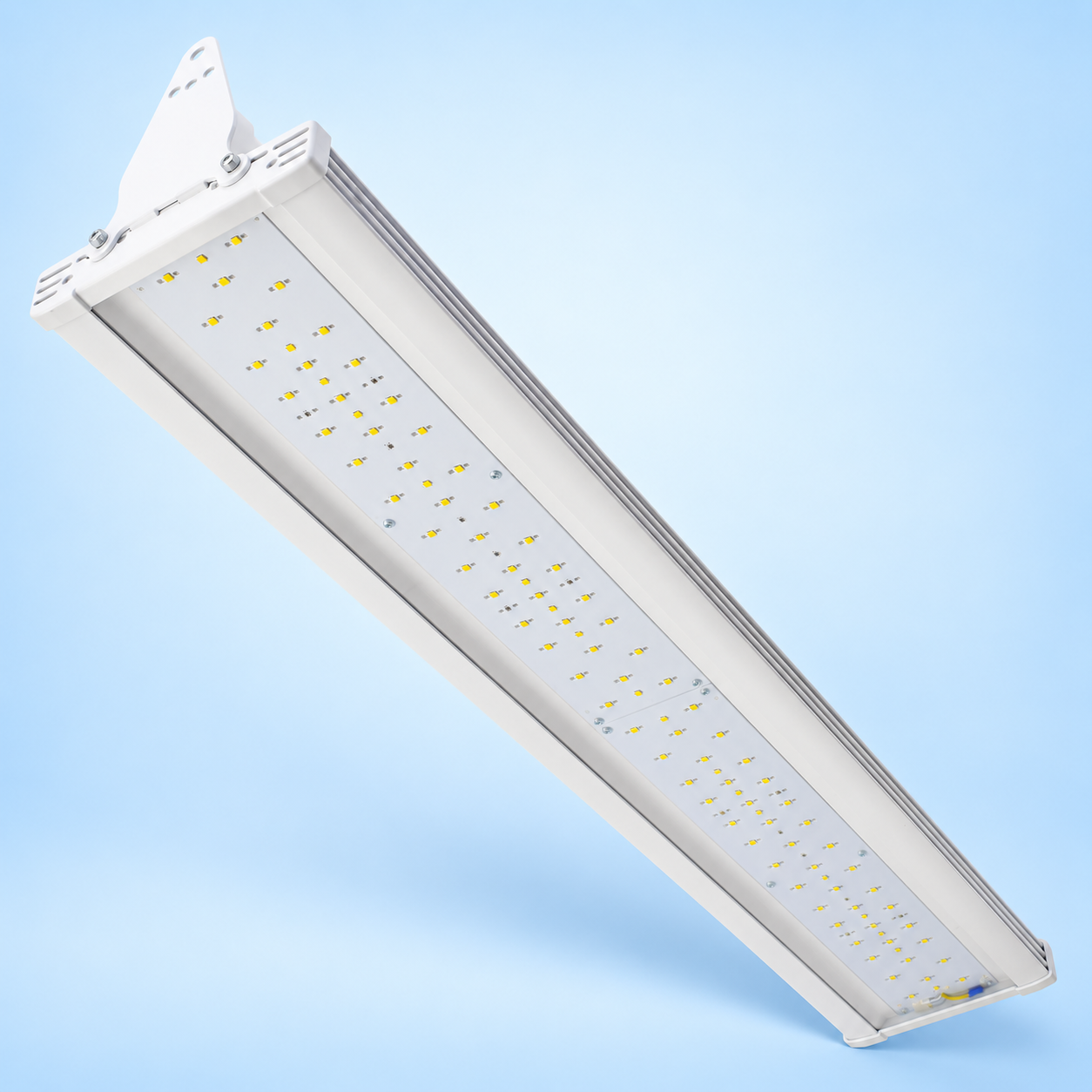

210 ВтСОЮЗ 21
Подвесной
Для подвеса к ферме или потолку над цехом, складом и рабочей площадкой.
Д 120° / Г 60° / К 25°
IP67 · до 32 814 лм
Выбрать СОЮЗ 21 · 210 Вт ↗IP67 · до 32 814 лм
210 ВтСОЮЗ 24
Накладной
Для крепления к потолку, стене или металлоконструкции. Корпус можно повернуть к рабочей зоне.
Д 120° / Г 60° / К 25°
IP67 · до 32 814 лм
Выбрать СОЮЗ 24 · 210 Вт ↗IP67 · до 32 814 лм
210 ВтСОЮЗ 23
На поворотной скобе
Когда свет нужно наклонить и направить на оборудование, площадку или удалённый участок.
Д 120° / Г 60° / К 25°
IP67 · до 32 814 лм
Выбрать СОЮЗ 23 · 210 Вт ↗IP67 · до 32 814 лм
200 ВтСОЮЗ 34
Линейный
Для проходов, рядов и протяжённых рабочих зон. Крепление на поверхность или подвес.
Д 90° · три варианта стекла
IP65 · до 30 506 лм
Выбрать СОЮЗ 34 · 200 Вт ↗IP65 · до 30 506 лм
200 ВтСОЮЗ 41
Круглый подвесной
Для цехов, складов и высоких пролётов. Подвес за рым-болт или монтаж на скобу.
Углы 120° / 90° / 60°
IP66 · 32 738 лм
Выбрать СОЮЗ 41 · 200 Вт ↗IP66 · 32 738 лм
210 ВтСОЮЗ 22
Уличный консольный
Для территории, дорог и проездов. Установка на трубу диаметром 45–60 мм.
Д 120° / Г 60° / Ш 65° × 135°
IP67 · до 32 814 лм
Выбрать СОЮЗ 22 · 210 Вт ↗IP67 · до 32 814 лм
210 ВтСОЮЗ 25
Встраиваемый
Для установки в подготовленную нишу. Рамка закрывает край монтажного отверстия.
Д 120° / Г 60° / К 25°
IP67 · до 32 814 лм
Выбрать СОЮЗ 25 · 210 Вт ↗IP67 · до 32 814 лм
ПОМОЖЕМ ВЫБРАТЬ
Не уверены,
какой корпус подойдёт?
Пришлите фотографию старого светильника и высоту установки. Подберём способ крепления и проверим освещение до заказа.
Получить расчётСветильники СОЮЗ 200–210 Вт
Хит
210 ВТ 32814 ЛМ 120° (Д)
На складе: 8 шт.
22 000 р.
Хит
210 ВТ 32814 ЛМ 120° (Д)
На складе: 30 шт.
21 500 р.
Хит
210 ВТ 32814 ЛМ 120° (Д)
Аналог лампы ДРЛ 700 + 20%
Срок изготовления: 2 недели
21 950 р.
Хит
210 ВТ 32814 ЛМ 120° (Д)
Срок изготовления: 2 недели
20 700 р.
Хит
210 ВТ 32814 ЛМ 120° (Д)
Срок изготовления: 2 недели
21 250 р.
Хит
200 ВТ 30506 ЛМ 90° (Д)
На складе: 110 шт.
15 900 р.
200 ВТ 32738 ЛМ 120°
Срок изготовления: 2 недели
25 250 р.
КСС — КУДА ПОПАДАЕТ СВЕТ
Одной мощности мало.
Нужна правильная КСС.
КСС — это форма распределения света. Широкий луч охватывает большую площадь, узкий собирает свет на меньшем участке. Для замены ДРЛ-700 важны и мощность, и правильный луч.
120°Д · косинусная
Для общего освещения
Большое световое пятно. Обычно с такой оптики начинают подбор для цехов и складов.
60°Г · глубокая
Для большей высоты
Более собранный свет помогает направить поток на рабочую площадь с высокой точки.
25°К · концентрированная
Для узкой или удалённой зоны
Небольшое яркое пятно. Подходит для направленного света; при редкой расстановке может оставить тёмные промежутки.
Круглая серия СОЮЗ 41: три варианта угла — 120°, 90° и 60°. Узкой оптики 25° у этой серии нет.
Линейная серия СОЮЗ 34: КСС Д 90°, прозрачное, матовое или призматическое стекло.
Уличная серия СОЮЗ 22: дополнительно есть КСС Ш 65° × 135° — вытянутое пятно вдоль дороги или проезда.
На схемах — варианты оптики серий 21, 23, 24 и 25. Высоту, шаг установки и равномерность света проверяем расчётом.
Подробнее о КСС →ЭКОНОМИЯ НА КАЖДОЙ ТОЧКЕ
Минус 70% электроэнергии.
Каждый час работы.
Считаем на модели 210 Вт: вместо 700 Вт лампы новый светильник потребляет 210 Вт. Экономия — 490 Вт с каждой точки, без учёта потерь старого дросселя.
ДРЛ-700
700 Вт
СОЮЗ
210 Вт
Потери дросселя в расчёт не включены.
При выборе модели 200 Вт экономия будет немного больше.
ПРИМЕР: 30 СВЕТИЛЬНИКОВ · 4000 ЧАСОВ В ГОД
Расчёт: (0,7 − 0,21) × 30 × 4000.
21 кВт→6,3 кВт
Мощность освещения после замены
58 800 кВт·чэкономии за год при том же времени работы
В рублях: 58 800 × ваш тариф за кВт·ч.Расчёт: (0,7 − 0,21) × 30 × 4000.
ДВА ПУТИ ЗАМЕНЫ
Сохранить точки установки
или улучшить всю схему.
Старое освещение устраивало
Обычно можно заменить светильники один к одному на СОЮЗ 200–210 Вт. Подбираем крепление и КСС с учётом высоты и расстояний между точками.
Есть тёмные зоны или новые задачи
Пересматриваем расположение и оптику. Цель — нужная освещённость во всех рабочих зонах, а не только яркое пятно под каждым светильником.
Проверим замену до покупки
Пришлите размеры помещения или площадки, высоту установки, количество ДРЛ‑700 и фото существующих светильников. Подберём серию, КСС и количество.
СВЕТИЛЬНИКИ В РАБОТЕ
200–210 Вт на реальных объектах.
Девять примеров: цеха, склады, электростанция и конвейеры рудника. Разные корпуса и оптика помогают направить свет туда, где он нужен.
СОЮЗ 23 · 210 Вт · КСС К, 25°
Территория электростанции
Направленный свет для проездов, открытых площадок и зон обслуживания.
Смотреть проект →
Омск · СОЮЗ 34 · 200 Вт
Механический цех
Линейный свет над станками и проходами. Освещённость — 300 лк.
Смотреть проект →
Кострома · СОЮЗ 24 · 210 Вт
Склад хранения ТМЦ
Ряды светильников под высокой кровлей над местами хранения и транспортным проездом.
Смотреть проект →
Берёзовский · СОЮЗ 24 · 210 Вт
Цех по производству ёмкостей
32 светильника на высоте 12 м. В цехе 54 × 24 м получено 450 лк.
Смотреть проект →
Санкт-Петербург · СОЮЗ 24 · 210 Вт
Сборочный цех 44 × 28 м
21 светильник на высоте 8 м. Расчётные 300 лк подтверждены после монтажа.
Смотреть проект →
Магадан · СОЮЗ 23 · 210 Вт
Конвейеры на руднике
Узкая оптика 25° направляет свет вдоль ленты и на площадки обслуживания.
Смотреть проект →
Иркутск · СОЮЗ 24 · 210 Вт
Цех металлообработки
20 светильников на высоте 9,5 м. В пролёте 22 × 62 м получено 210 лк.
Смотреть проект →
СОЮЗ 24 · 210 Вт · 220 лк
Производственный цех 24 × 96 м
30 светильников на высоте 9,8 м. Фактическая освещённость совпала с расчётом.
Смотреть проект →
СОЮЗ 22 · 210 Вт · IP67
Открытый склад кабеля
Консольный свет над кабельными барабанами, проездами и погрузочными зонами.
Смотреть проект →Фотографии показывают работу светильников на объектах. Характеристики, высота монтажа и результат каждого проекта приведены на его странице.
ВОПРОСЫ И ОТВЕТЫ
Что важно перед заменой ДРЛ-700.
Каким светодиодным светильником заменить ДРЛ-700?
В большинстве случаев — светильником СОЮЗ 200–210 Вт. При правильно выбранной КСС освещённость будет не хуже прежней. Серии 21, 22, 23, 24 и 25 предлагают модели 210 Вт, серии 34 и 41 — модели 200 Вт. Выбирайте корпус по способу монтажа, а оптику — по высоте и площади освещения.
Что выбрать: 200 или 210 Вт?
Оба варианта подходят для типовой замены ДРЛ-700. Разница связана с конструкцией серий: 200 Вт — линейный СОЮЗ 34 и круглый СОЮЗ 41; 210 Вт — остальные представленные серии. В первую очередь выбирайте подходящее крепление и КСС. Разница в 10 Вт не должна определять выбор корпуса.
Можно ли заменить один старый светильник одним новым?
Да, во многих случаях можно. Если прежняя схема освещения устраивала, сохраняем точки установки и подбираем модель 200–210 Вт с подходящей КСС. При большой высоте, редкой расстановке или новых требованиях расчёт поможет проверить равномерность и выбрать оптику.
Почему 200–210 Вт обычно достаточно вместо лампы 700 Вт?
Светодиодный светильник эффективнее преобразует электричество в свет и направляет его на рабочую площадь. У ДРЛ часть потока теряется в старом светильнике, а лампа со временем тускнеет. Поэтому при замене сравнивают освещённость в люксах, а не только мощность или паспортные люмены.
Это лампа с цоколем E40 или готовый светильник?
Это готовый светодиодный светильник. Вместо старого корпуса с лампой ДРЛ-700 устанавливают выбранную модель СОЮЗ. Вкручивать её в патрон E40 не нужно.
Нужно ли оставлять старый дроссель?
Нет. Светильник СОЮЗ рассчитан на прямое подключение к сети 220 В. Старые дроссель и пусковую аппаратуру ДРЛ исключают из цепи. Подключение выполняют по паспорту выбранной модели.
Сколько электроэнергии получится сэкономить?
При замене 700 Вт на 210 Вт — 70% без учёта потерь старого дросселя. Например, 30 светильников при работе 4000 часов в год сэкономят 58 800 кВт·ч. Умножьте эту величину на свой тариф. При выборе моделей 200 Вт экономия будет немного больше.
Подходят ли эти светильники для влажных и запылённых зон?
Да. Серия СОЮЗ 34 имеет защиту IP65, серия 41 — IP66, серии 21, 22, 23, 24 и 25 — IP67. Корпуса защищены от пыли и воды в пределах соответствующей степени IP. Исполнение выбирают с учётом условий конкретного объекта.
Что изменится, кроме расхода электроэнергии?
Свет включается сразу, без ожидания разгорания и остывания лампы перед повторным пуском. Пульсация света — менее 1%. На все представленные светильники действует гарантия производителя 5 лет.
НАПРЯМУЮ ОТ ПРОИЗВОДИТЕЛЯ
Замена ДРЛ-700 на светодиодные
светильники в Екатеринбурге.
НПО «СОЮЗ» производит светильники для замены газоразрядного освещения в цехах, складах, ангарах, торговых залах и на открытых площадках. Для типовой замены ДРЛ‑700 предлагаем модели 200–210 Вт в семи сериях — с подбором корпуса и светораспределения под ваш объект.
Поможем выбрать светодиодный аналог ДРЛ‑700, подготовим светотехнический расчёт и предложение на поставку в Екатеринбург и Свердловскую область. На светильники действует гарантия 5 лет; условия доставки по России — в разделе «Доставка».
СЛЕДУЮЩИЙ ШАГ
Замените ДРЛ-700
на подходящий СОЮЗ 200–210 Вт.
Способ монтажа уже понятен — переходите к своей серии. Нужна помощь с оптикой и количеством — рассчитаем освещение до заказа.
