01 / ТЕПЛООТВОДКорпус из анодированного алюминия
Два алюминиевых профиля отводят тепло от светодиодных модулей. Анодирование защищает корпус от коррозии.
Светильник светодиодный линейный СОЮЗ 34-200/1-65
200 ВТ 30506 ЛМ 90° (Д)
15 900 р. в т.ч. НДС
На складе: 110 шт. Отгрузим завтра
Наименование для заказа
Светильник светодиодный СОЮЗ 34-200/1-65
Для заявки, спецификации или запроса счёта
СОЮЗ 34-200/1-65 · прозрачный экран
Линейный светильник
для цехов и складов
СОЮЗ 34-200/1-65 — промышленный линейный светодиодный светильник мощностью 200 Вт для освещения цехов, складов, ангаров и мастерских. Исполнение с прозрачным защитным экраном: световой поток 30 506 лм, угол излучения 90°, цветовая температура 5000 К, степень защиты IP65.
Для общего освещения производственных помещений и рабочих зон. Расположение и количество светильников определяются по размерам объекта, высоте монтажа и требуемой освещённости.
- 200 Вт
- потребляемая мощность
- 30 506 лм
- световой поток
- 90°
- угол излучения
- IP65
- защита корпуса
5000 К · Ra > 80 · Пульсации менее 1%Все характеристики →
Светораспределение
Угол излучения 90°
с прозрачным экраном
Кривая силы света — типа Д. Линейный корпус удобно размещать вдоль рабочих зон и проходов. Прозрачный экран даёт световой поток 30 506 лм при мощности 200 Вт.
Угол показывает ширину светораспределения. Для проверки освещённости и равномерности используйте IES-файл и светотехнический расчёт.
Как читать КСС →Материалы и монтаж
Конструкция линейного светильника
Корпус, электроника, крепление и подключение — в деталях.
02 / СВЕТОДИОДНЫЙ МОДУЛЬСветодиоды Samsung
Белый свет 5000 К, индекс цветопередачи Ra > 80.
03 / ЗАЩИТНЫЙ ЭКРАНПрозрачный поликарбонат
Ударопрочный оптический поликарбонат толщиной 2 мм защищает светодиодный модуль. Прозрачное исполнение сохраняет угол излучения 90°.

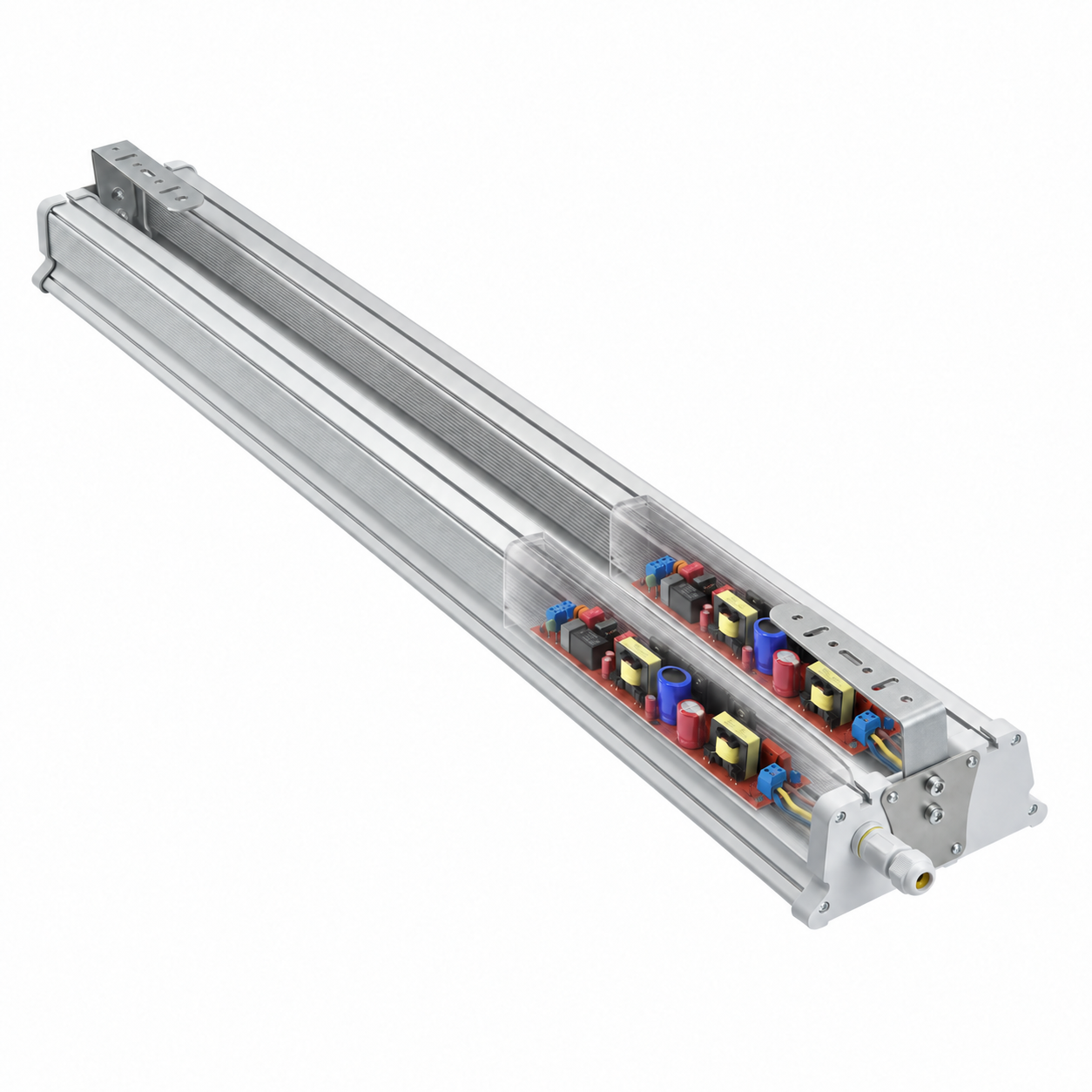

04 / ЭЛЕКТРОНИКАДва двухкаскадных драйвера
Два встроенных драйвера. Три вида защиты: от повышенного напряжения до 600 В, импульсных помех до 10 кВ, до 50 мкс и отключение при перегреве.
05 / МОНТАЖЖёсткие монтажные скобы
Неповоротные скобы для крепления непосредственно на потолок или на подвес. Подвес крепится за те же скобы. Настенный монтаж не предусмотрен.
06 / ПОДКЛЮЧЕНИЕГерметичный кабельный соединитель
Контактная часть установлена в светильнике, ответная часть служит для подключения кабеля питания. Сборку и герметизацию ввода выполняют по паспорту.
07 / ЗАЩИТА КОРПУСАТорцевые крышки
Крышки из термопластичного полимера закрывают торцы профиля. Конструкция светильника имеет степень защиты IP65.
08 / ИДЕНТИФИКАЦИЯЛазерная маркировка
Обозначение модели и серийный номер нанесены лазером. Маркировка помогает идентифицировать светильник при эксплуатации и обращении по гарантии.
09 / КОМПЛЕКТАЦИЯСветильник поставляется в сборе
Корпус поставляется собранным. Перед монтажом необходимо установить кронштейны. Паспорт содержит правила эксплуатации и гарантийный талон; гарантия — 5 лет.
Данные конкретного исполнения
Все технические характеристики
Светотехнические
| Световой поток | 30506 лм |
|---|---|
| Угол излучения | 90° |
| Тип кривой силы света | Д |
| Цветовая температура | 5000 К |
| Индекс цветопередачи | Ra > 80 |
| Класс светораспределения по ГОСТ Р 54350-2011 | П |
| Производитель светодиодов | Samsung |
| Коэффициент пульсаций | Менее 1% |
Электрические
| Потребляемая мощность | 200 Вт |
|---|---|
| Защита от перегрева | Да |
| Защита от повышенного напряжения до 600 В | Да |
| Защита от импульсных помех до 10 кВ, до 50 мкс (ГОСТ Р 51317.4.5-99) | Да |
| Класс энергоэффективности | А |
| Напряжение питания | 165–275 В AC |
| Частота питающей сети | 50 Гц ± 10% |
| Коэффициент мощности | 0,98 |
| Класс защиты от поражения током по ГОСТ Р МЭК 60598-1-2003 | I |
| Выход на рабочий режим | Менее 1 с |
| Эмиссия гармонических составляющих по ГОСТ 30804.3.2-2013 | Соответствует |
Корпус и эксплуатация
| Рабочая температура | −60…+45 °C |
|---|---|
| Климатическое исполнение | УХЛ1 |
| Механическое исполнение | М1 |
| Тип монтажа | Потолочный / подвесной, жёсткие скобы |
| Материал защитного экрана | Ударопрочный оптический поликарбонат |
| Срок службы* | 80 000 часов |
| Степень защиты | IP65 |
| Материал корпуса | Анодированный алюминий |
| Гарантия | 5 лет |
Масса и габариты
| Масса без упаковки | 4,8 кг |
|---|---|
| Масса с упаковкой | 5,1 кг |
| Размеры без упаковки, Д × Ш × В | 1066 × 177 × 110 мм |
| Размеры упаковки, Д × Ш × В | 1085 × 185 × 90 мм |
| Объём в упаковке | 0,018 м³ |
* Срок службы указан при снижении светового потока не более чем на 15%. Световой поток приведён с учётом потерь на оптике и защитном экране при температуре кристалла Tj = 25 °C.
Производитель оставляет за собой право вносить конструктивные изменения, не влияющие на светотехнические и функциональные характеристики продукции.
Для проекта и монтажа
Чертёж и документы
Спецификация — для сохранения и печати.
Паспорт и IES — для монтажа и расчёта.
Открыть чертёж →
Перед заказом
Коротко о важном
Как выбрать количество светильников для склада или цеха?
Нужны размеры помещения, высота монтажа, расположение оборудования и требуемая освещённость. Световой поток 30 506 лм и мощность 200 Вт — исходные данные; количество и шаг установки определяются светотехническим расчётом.
Можно ли использовать светильник на улице?
Да, предусмотрены климатическое исполнение УХЛ1 и рабочая температура от −60 до +45 °C. Степень защиты — IP65. Установку и герметизацию подключения выполняют по паспорту светильника.
На что обратить внимание при выборе прозрачного экрана?
У этого исполнения прозрачный защитный экран и световой поток 30 506 лм. При выборе для рабочих мест учитывают направление взгляда и расположение светильника. Требуемые освещённость, равномерность и ограничение слепящего действия проверяют в проекте.
Помощь инженера
Рассчитаем освещение вашего объекта
Пришлите план цеха, склада или мастерской, высоту установки и описание рабочих зон. Подберём количество светильников и схему их размещения.
