Теплоотвод по всей длине
Светодиодные модули закреплены на алюминиевом основании. Тепло распределяется по корпусу, а не концентрируется в одной небольшой точке.
Светильники СОЮЗ 34 на 200 Вт
СОЮЗ 34 · ПРОФИЛЬНАЯ КОНСТРУКЦИЯ
Алюминиевый профиль.
Корпус и теплоотвод.

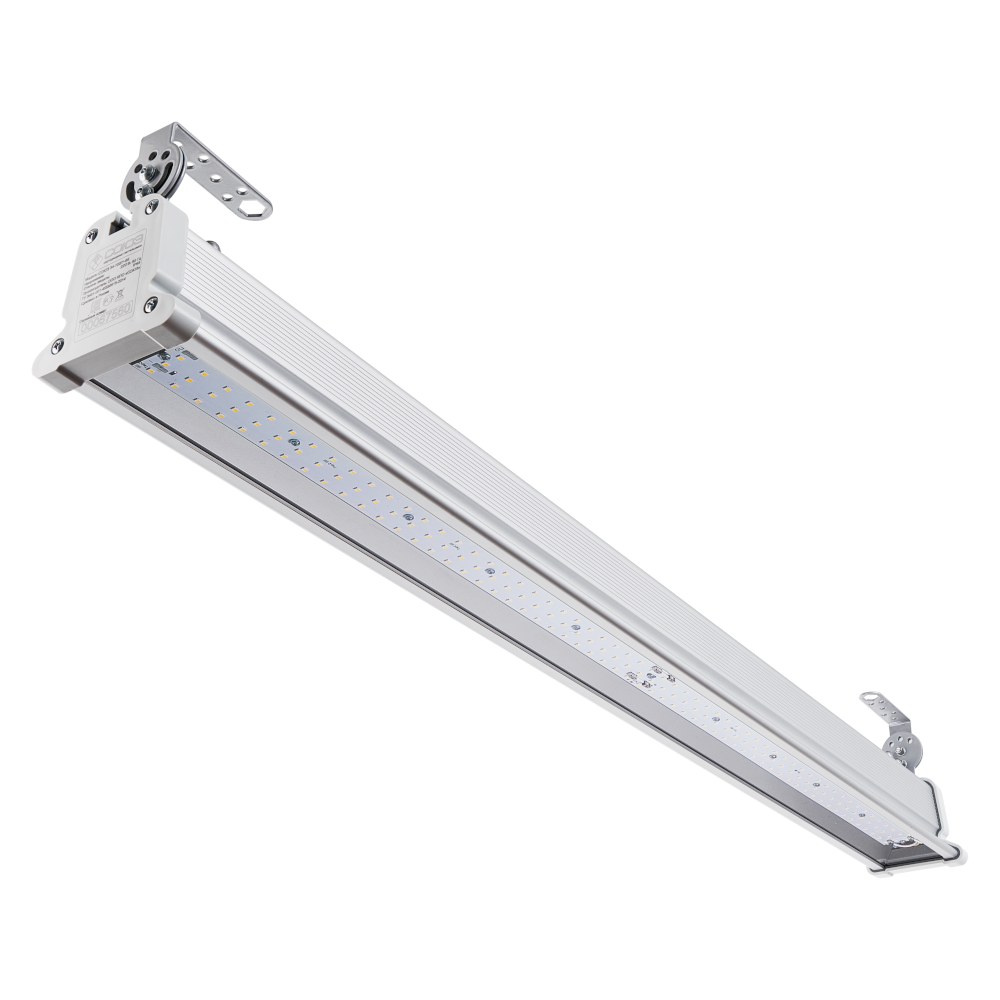

Линейные светодиодные светильники в алюминиевом корпусе. Профиль объединяет светодиодные платы и встроенный драйвер в одной конструкции и отводит тепло наружу.

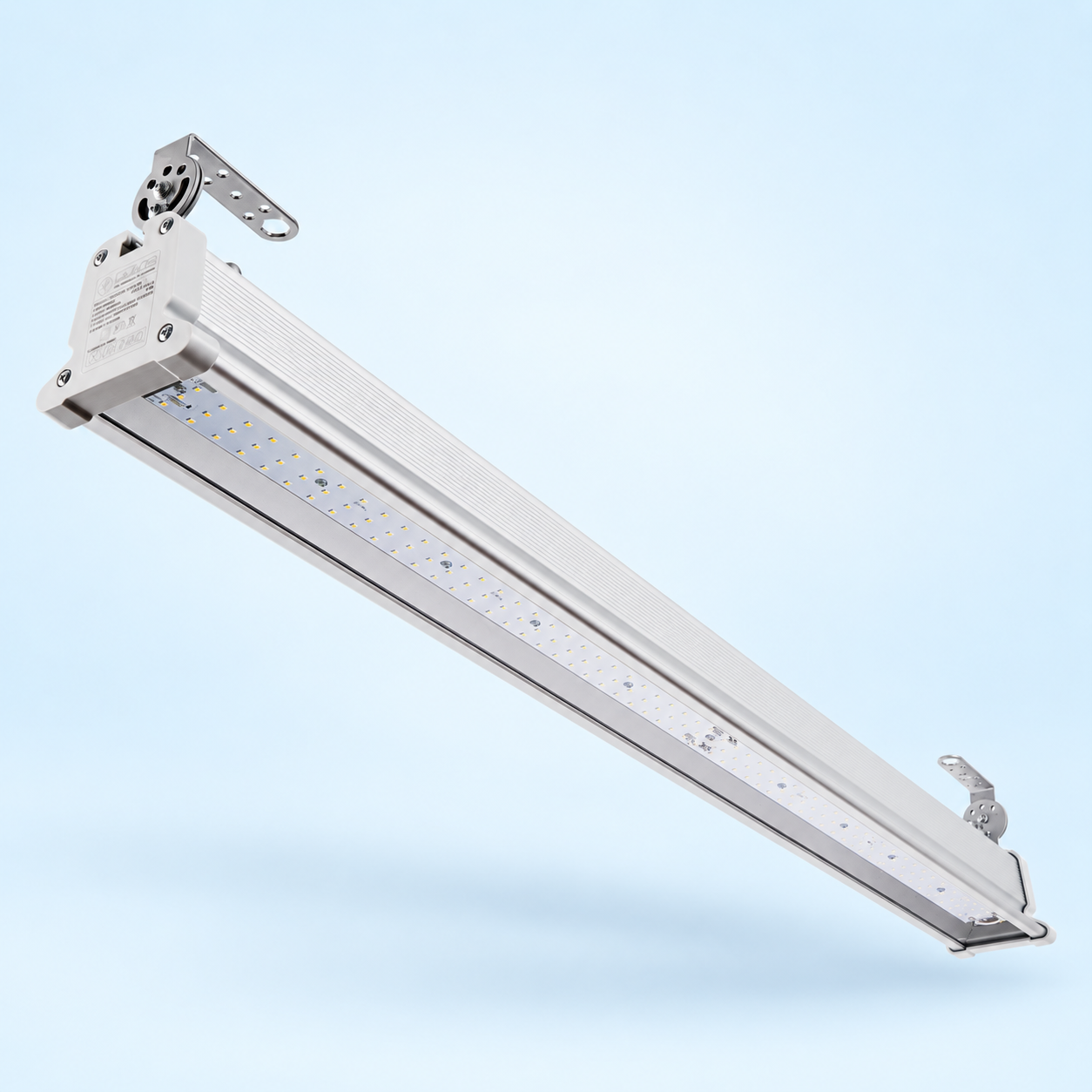

Готовый светильник с рассеивателем, источником питания и поворотным креплением. Пять мощностей — от 30 до 200 Вт.
30–200 Втпять вариантов мощности
3 рассеивателяпрозрачный · матовый · призма
IP65защита от пыли и воды
5 летгарантия производителя
15 исполнений СОЮЗ 34
Пять мощностей и три рассеивателя, включая исполнения 200 Вт. Сравните световой поток и габариты, затем выберите подходящую модель.
Хит
200 ВТ 30506 ЛМ 90° (Д)
На складе: 110 шт.
15 900 р.
200 ВТ 29132 ЛМ 90° (Д)
Срок изготовления: 2 недели
15 900 р.
200 ВТ 29804 ЛМ 90° (Д)
Срок изготовления: 2 недели
15 900 р.
КОРПУС ИЗ АЛЮМИНИЕВОГО ПРОФИЛЯ
Корпус одновременно защищает и отводит тепло
Основа СОЮЗ 34 — экструдированный алюминиевый профиль. Внутри размещены светодиодные платы и источник питания, а развитая поверхность корпуса передаёт тепло наружу.
Узкий линейный корпус
Профильная конструкция позволяет размещать светильники рядами над проходами, оборудованием и рабочими участками.
Защита IP65
Закрытый корпус полностью защищён от проникновения пыли и выдерживает воздействие водяных струй.
НАДЁЖНОСТЬ ИЗНУТРИ
Двухкаскадный драйвер.
Три вида защиты.

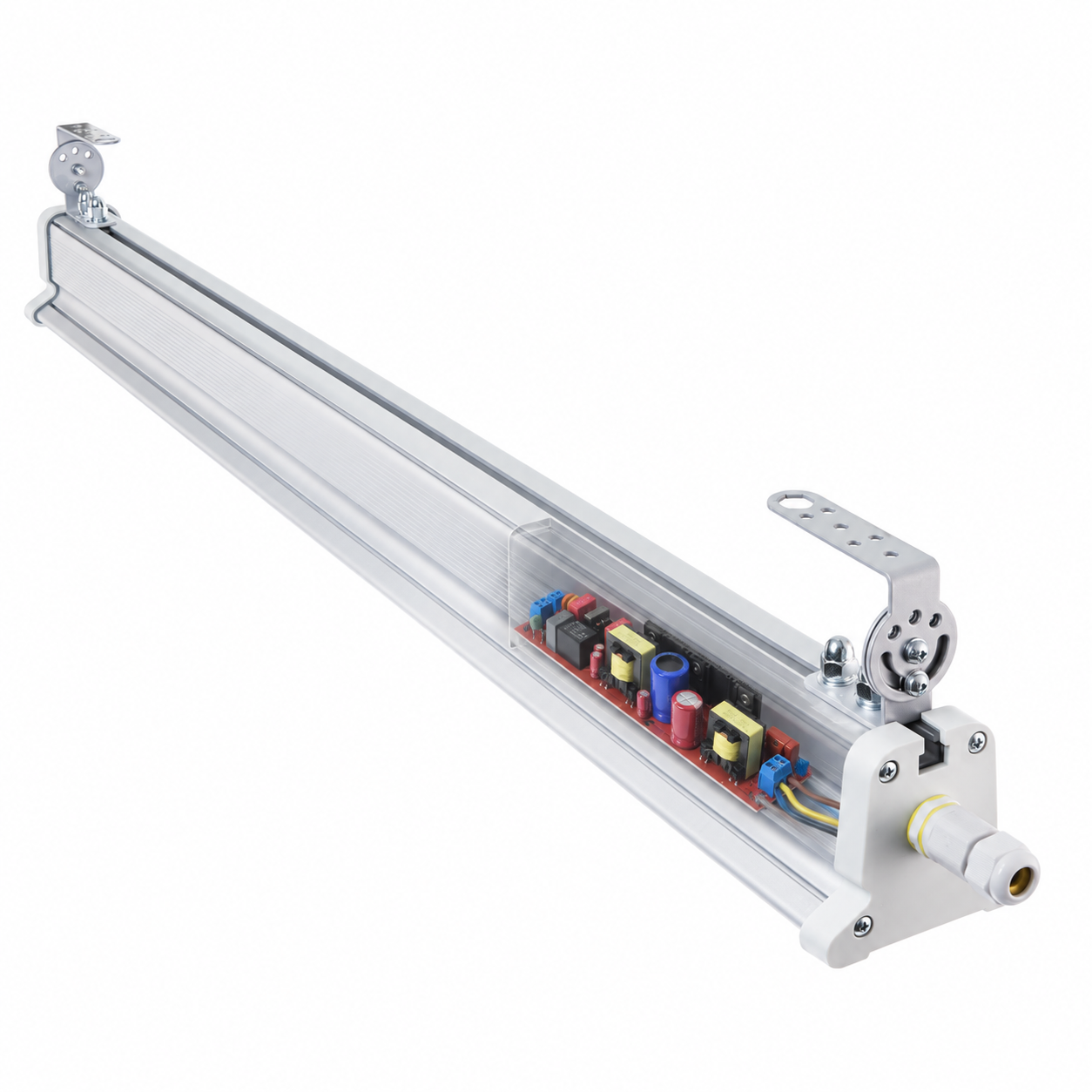

Внутри алюминиевого профиля расположен электронный источник питания светодиодов. Он не только питает светильник, но и защищает его при нештатных условиях.
до 600 В
От повышенного напряжения
Комбинированная двухуровневая защита светильника.
до 10 кВ
От импульсных помех
Защита от кратковременных импульсов длительностью до 50 мкс.
От перегрева
Аварийное отключение драйвера при перегреве.
165–275 В AC
Рабочий диапазон питания.
600 В — предел заявленной защиты, не рабочее напряжение.
Показано на примере СОЮЗ 34-100/1-65 ↗
ОДИН КОНСТРУКТИВ · ПЯТЬ МОЩНОСТЕЙ
От компактного 30 Вт до мощного 200 Вт
Все модели относятся к серии СОЮЗ 34 и сохраняют общий принцип конструкции. Мощность выбирают по требуемому световому потоку, высоте установки и площади освещения.
15 исполнений серии
Для каждой мощности предусмотрены прозрачный, матовый и призматический рассеиватели. Габариты и точный световой поток указаны в карточке выбранной модели.
ТРИ ВАРИАНТА РАССЕИВАТЕЛЯ
Один алюминиевый корпус — три светящиеся поверхности
Рассеиватель изготовлен из ударопрочного оптического поликарбоната. Отличить исполнения можно по поверхности и индексу в обозначении модели.
БЕЗ ДОПОЛНИТЕЛЬНОГО ИНДЕКСА
Прозрачный
Светодиоды видны через прозрачную поверхность. Такое исполнение даёт наибольший световой поток при одной мощности.
15 253 лмСОЮЗ 34-100/1-65 · 100 Вт
Посмотреть модель →ИНДЕКС МС
Матовый
Матовая поверхность сглаживает видимые точки светодиодов. Световой поток немного ниже, чем у прозрачного исполнения.
14 566 лмСОЮЗ 34-100/1-65 (МС) · 100 Вт
Посмотреть модель →ИНДЕКС ПС
Призматический
Поверхность с призматическим рельефом. Световой поток занимает промежуточное положение между прозрачным и матовым исполнением.
14 902 лмСОЮЗ 34-100/1-65 (ПС) · 100 Вт
Посмотреть модель →Световые потоки приведены для моделей мощностью 100 Вт. Всего в серии пять мощностей и три рассеивателя — 15 исполнений.
ДЕТАЛИ ПРОФИЛЬНОЙ КОНСТРУКЦИИ
Крепление и подключение можно рассмотреть заранее
Две фотографии показывают торцы светильника крупным планом: как корпус фиксируется на скобах и как устроено подключение питания.
ХАРАКТЕРИСТИКИ СЕРИИ СОЮЗ 34
Главное — в одной таблице
Общие параметры профильных светодиодных светильников. Точные значения для конкретного исполнения указаны в его карточке.
КорпусАнодированный алюминиевый профиль
Мощность30, 50, 75, 100 или 200 Вт
РассеивательПрозрачный, матовый или призматический
Угол излучения90° · КСС Д
Степень защитыIP65
Ресурс работы80 000 часов
Гарантия5 лет
НУЖЕН ПОДБОР ДЛЯ ЦЕХА ИЛИ СКЛАДА?
Подберите СОЮЗ 34 под своё помещение
Для цеха, склада или мастерской важны высота установки, способ крепления и расположение рабочих мест. Посмотрите варианты монтажа и примеры освещения объектов линейными светильниками СОЮЗ 34.
Линейные светильники IP65
РОССИЙСКИЙ ПРОИЗВОДИТЕЛЬ
Светильники СОЮЗ производим сами
Изготавливаем светодиодные платы, собираем светильники и проверяем их характеристики. Светотехнические измерения выполняем в собственной лаборатории.
Как устроено производство →С 2009 годаПроизводим промышленный свет
Своя лабораторияКонтроль световых характеристик
5 лет гарантииНа серию СОЮЗ 34
Подбор и расчётПо параметрам объекта
ОТВЕЧАЕМ НА ВОПРОСЫ
Об алюминиевом корпусе и исполнениях СОЮЗ 34
Для чего светильнику алюминиевый профильный корпус?+
Алюминиевый профиль служит несущей частью корпуса и отводит тепло от светодиодных модулей. На нём закреплены внутренние узлы, торцевые элементы и поворотные скобы.
Чем профильный светильник отличается от обычной линейной лампы?+
СОЮЗ 34 — готовый промышленный светильник со встроенным источником питания, светодиодными платами, защитным рассеивателем и креплением. Это не отдельная лампа, которую необходимо устанавливать в другой корпус.
Все модели СОЮЗ 34 имеют одинаковый корпус?+
Принцип конструкции у серии общий, но габариты зависят от мощности. Перед проектированием креплений проверьте размеры выбранного исполнения в его карточке.
Что означают индексы МС и ПС?+
МС обозначает исполнение с матовым рассеивателем, ПС — с призматическим. У модели без дополнительного индекса установлен прозрачный рассеиватель.
Можно ли изменить направление света после установки?+
Да. Корпус поворачивается относительно закреплённых Г-образных скоб и фиксируется под выбранным углом. Это позволяет направить свет без переноса места крепления.
Достаточно ли степени защиты IP65 для промышленного помещения?+
Для обычных условий цеха, склада или мастерской IP65 достаточно: корпус полностью защищён от проникновения пыли и выдерживает воздействие водяных струй. Дополнительно учитывают температуру и особенности конкретного производства.
Линейные светодиодные светильники в алюминиевом корпусе в Екатеринбурге
НПО «СОЮЗ» производит профильные светодиодные светильники серии СОЮЗ 34. Корпус изготовлен из анодированного алюминиевого профиля, который служит основанием конструкции и отводит тепло от светодиодных модулей. Степень защиты IP65 предотвращает проникновение пыли и позволяет применять светильники в помещениях, где возможно воздействие воды.
В серии предусмотрены пять мощностей: 30, 50, 75, 100 и 200 Вт. Каждая выпускается с прозрачным, матовым или призматическим рассеивателем из ударопрочного оптического поликарбоната — всего 15 исполнений. Угол излучения составляет 90°, ресурс работы — 80 000 часов, гарантия производителя — 5 лет.
Купить линейные светодиодные светильники в алюминиевом корпусе можно с доставкой в Екатеринбург и по Свердловской области. Для подбора СОЮЗ 34 под цех, склад или ангар используйте раздел линейных промышленных светильников IP65.
СЕРИЯ СОЮЗ 34 ОТ ПРОИЗВОДИТЕЛЯ
Выберите мощность и рассеиватель
Сравните характеристики моделей в каталоге или пришлите параметры объекта — поможем определить подходящее исполнение.
Екатеринбург · +7 (343) 302-10-27 · info@npo-soyuz.ru
