Светодиодные светильники для смотровых ям в Екатеринбурге
СОЮЗ · СВЕТ В ГОТОВУЮ СМОТРОВУЮ ЯМУ
Видеть каждую деталь.
Удобно работать.

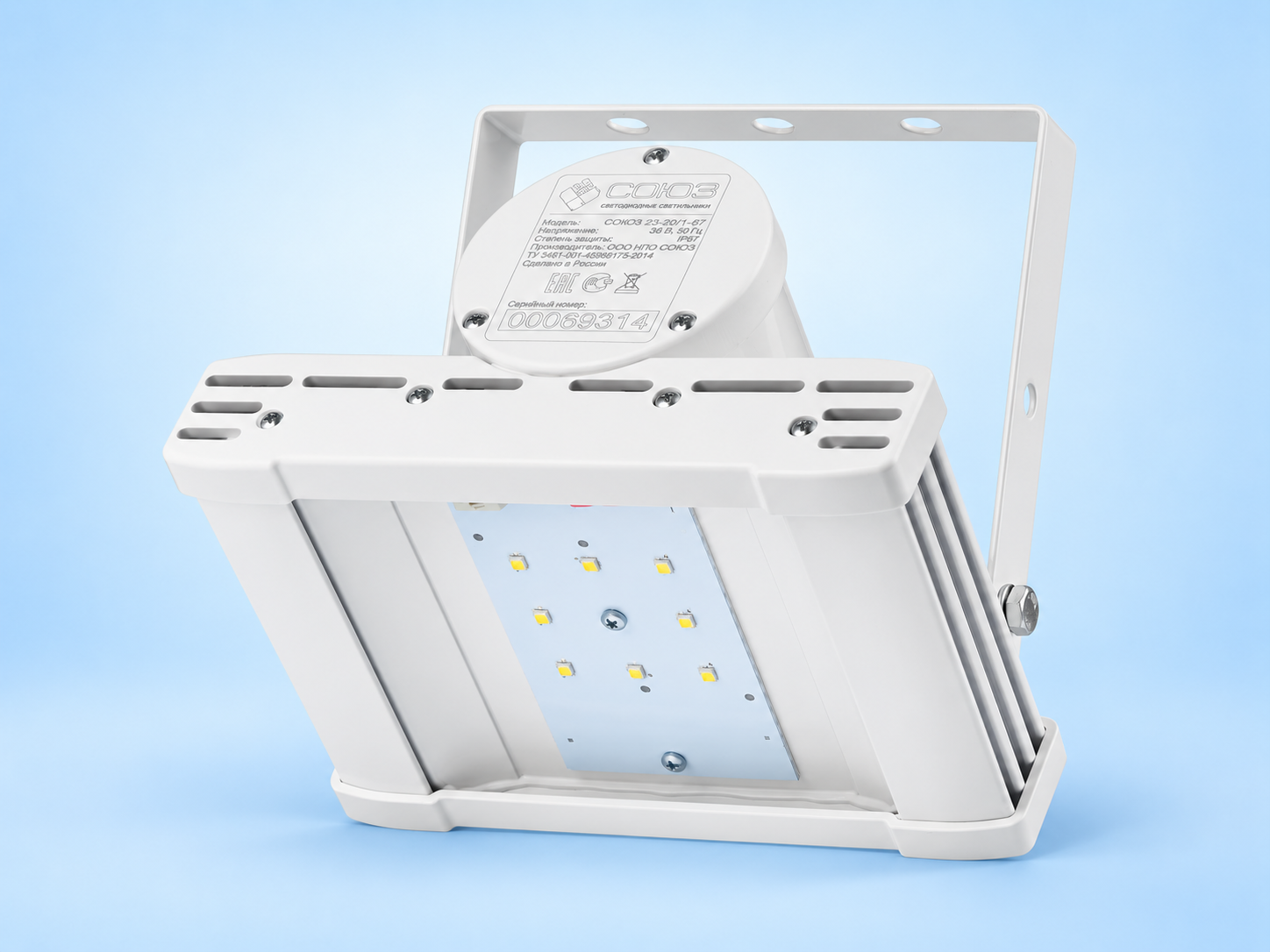

СОЮЗ 23-20/1-67 на 36 В — светильник для бокового освещения смотровой ямы. Закрепите его на стене, поверните к рабочей зоне и подайте питание 36 В переменного тока.
Основной вариант для уже построенной ямы: поворотная скоба, без специальной посадочной ниши.
36 В ACпитание переменным током
20 Вт · 2710 лмсветовой поток модели по каталогу
IP67защищён от пыли и влаги
5 летгарантия производителя
Свет с двух сторон
Светильники вдоль стен освещают зону, которую кузов закрывает от потолочного света гаража.
Начните с длины ямы
Ниже — схема размещения и расчётный пример. Для ямы 6 м предлагаем начать подбор с 6 светильников.
Один светильник. Два варианта подключения.
Обычное исполнение и версия «-01» с проходным подключением кабеля. Обе модели: 36 В AC, 20 Вт, 2710 лм, КСС Д 120°.
Хит
20 ВТ 2710 ЛМ 120° (Д)
На складе: 517 шт.
4 750 р.
20 ВТ 2710 ЛМ 120° (Д)
Проходное подключение — для объединения светильников в одну линию.
На складе: 57 шт.
5 200 р.
ПОНЯТНЫЙ ВЫБОР КОЛИЧЕСТВА
Длина ямы → количество → картина света
Выберите длину и сравните расстановки. На схеме меняются число светильников и освещённость рабочей поверхности над ямой.
200 лк на днище автомобиля — ориентир по СП 52.13330.2016, таблица Л.2. Важно проверить и тёмные участки.
Длина ямы
Светильников всего, на обеих стенах
Вид сверхуСвет на условной поверхности днища
ТемнееЯрче0 · 200 · 500 · 800+ лкПропорции ямы соблюдены: ширина — 0,9 м. Кружком отмечена самая тёмная точка.
ДЛЯ ВЫБРАННОЙ СХЕМЫ
6 шт.По 3 на каждой стене
470 лкв среднем
280 лкв самой тёмной точке сетки
Расчётный пример, а не замер на объекте. Яма шириной 0,9 м; от светильников до условного днища по высоте — 1 м. Светильники направлены внутрь и вверх, в шахматном порядке. Реальные узлы автомобиля и человек создают дополнительные тени.
Условия расчёта и что означает 200 лк
Нормативный ориентир — 200 лк на днище машины. СП 52.13330.2016, таблица Л.2, позиция 5 «Осмотровые канавы». Свет на полу ямы не заменяет освещение днища. Для отдельных ремонтных операций может понадобиться дополнительная местная подсветка.
Расчёт выполнен по файлу SOYUZ 23-20_1-67 (36V).ies. Учтён запас на загрязнение и снижение потока: коэффициент 1,5. Отражения стен, потолочный свет и затенение деталями автомобиля не включены.
Расчётная поверхность — горизонтальная, обращённая вниз, над проёмом ямы. Сетка 0,1 м, отступы от торцов 0,25 м и от боков 0,1 м. Оптические центры на 0,08 м от стен, наклон оси 35° вверх от горизонтали. Значения округлены; минимум округлён вниз. Цветовая шкала одинакова для всех вариантов.
Это сравнение расстановок в одинаковых условиях, а не подтверждение соответствия конкретной ямы всем нормам. Для вашего объекта учитываем размеры, высоту монтажа, реальный автомобиль, затенение и требования к работе.
ОРИЕНТИР ДЛЯ ЗАКАЗА
Примерно один светильник на метр длины
Считаем светильники на обеих стенах вместе. Это стартовая расстановка для приведённых выше условий, с дальнейшей проверкой под вашу яму.
| Длина ямы | Начать подбор с | На каждой стене | Мощность светильников |
|---|---|---|---|
| 4 м | 4 шт. | по 2 шт. | 80 Вт |
| 6 м | 6 шт. | по 3 шт. | 120 Вт |
| 8 м | 8 шт. | по 4 шт. | 160 Вт |
| 12 м | 12 шт. | по 6 шт. | 240 Вт |
При такой схеме шаг на одной стене — примерно 2 м, а светильники на противоположной стене смещены примерно на 1 м. Мощность в таблице — нагрузка светильников, а не номинал трансформатора.
МОНТАЖ В ГОТОВОЙ ЯМЕ
Прикрепить. Направить. Зафиксировать.
Поворотная скоба позволяет поставить СОЮЗ 23 на стену и настроить направление света под рабочую зону.
- Проверьте свободное место
Габариты модели — 200 × 165 × 99 мм, масса — 1,4 кг. Оставьте место для кабеля и поворота скобы; корпус не должен мешать проходу и работе.
- Разместите по обеим сторонам
Чередуйте светильники на левой и правой стене. Направляйте свет вверх и внутрь, на днище и обслуживаемые узлы, избегая прямого света в глаза.
- Проверьте с автомобилем на месте
Колёса, мосты, выхлопная система и человек меняют картину света. Отрегулируйте скобы после установки и проверьте рабочие точки.
СОЮЗ 25 — если ниши уже предусмотрены проектом.
Встраиваемое исполнение требует подходящего посадочного места. Для готовой ямы в первую очередь рассматриваем СОЮЗ 23 на скобе. Посмотреть исполнения на 36 В →
ЗАЩИТА ОТ СЛУЧАЙНЫХ УДАРОВ
Задели инструментом? Экран рассчитан на работу в мастерской.
Светодиоды закрывает ударопрочный оптический поликарбонат толщиной 2 мм. Он значительно устойчивее к ударам, чем обычное стекло, и выдерживает случайные механические воздействия.
Металлический инструмент может оставить царапину, но защитный экран не разлетается на стеклянные осколки. Для тесной смотровой ямы, где рядом работают ключами и другими инструментами, это важное преимущество.
ПИТАНИЕ БЕЗ ПУТАНИЦЫ
В яму приходит 36 В переменного тока.
Для этих двух моделей нужен источник 36 В AC. Драйвер внутри светильника не заменяет внешний понижающий трансформатор.
220 Всеть объекта
→220 / 36 Впонижающий трансформатор
→36 В ACлиния к светильникам
Схему питания, защиту, сечение кабеля, падение напряжения и номинал трансформатора подбирают под объект. Пониженное напряжение само по себе не заменяет выполнение требований электробезопасности.

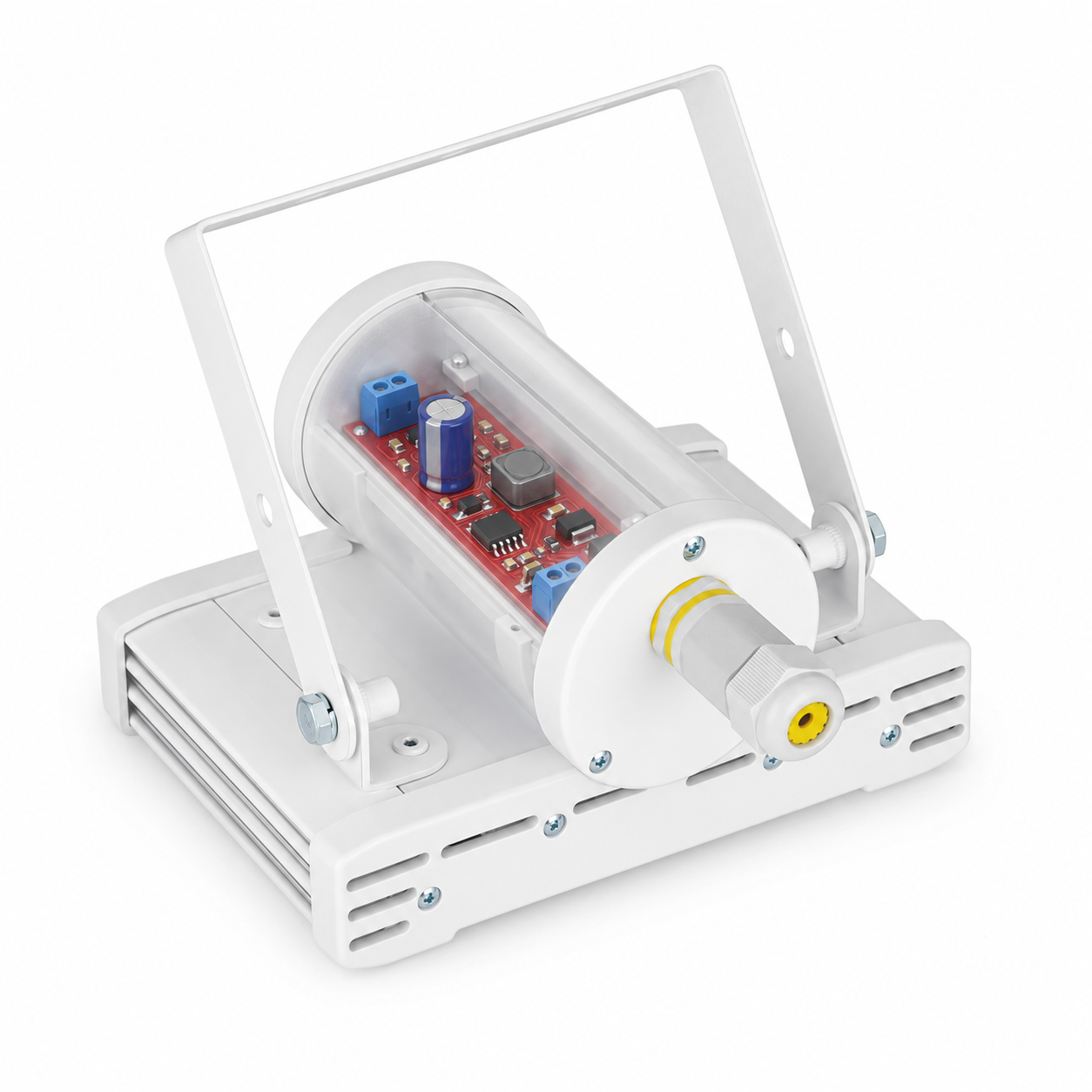

Драйвер уже входит в светильник · увеличить ↗КОНСТРУКЦИЯ СОЮЗ 23
Драйвер находится
в верхнем отсеке.
На иллюстрации корпус отсека показан прозрачным, чтобы было понятно расположение драйвера. Отдельно покупать его не нужно.
Нижняя часть корпуса — светодиодный модуль и алюминиевый теплоотвод. Поворотная скоба служит для крепления и настройки направления света.
Иллюстрация показывает принцип расположения. Конкретное исполнение драйвера зависит от модели.
ЧТО ПОЛУЧАЕТЕ
Компактный корпус. Рабочий свет.
Широкий охват вблизи
Косинусная КСС для освещения протяжённой рабочей зоны с близкого расстояния.
Для пыли и сырости
Герметичный корпус и защитное стекло из ударопрочного оптического поликарбоната.
Различать детали
Белый свет и хорошая цветопередача. Пульсация света — менее 1%.
ДОКАЗАТЕЛЬСТВА В РАБОТЕ
Уже светят в смотровых ямах.
Посмотрите, как СОЮЗ 23 на 36 В закреплён на стенах и освещает рабочую зону. Шесть реальных объектов. Нажмите на фото, чтобы увеличить его и посмотреть второй ракурс.
2 фотографии · увеличить ↗КАК ОСВЕЩАЮТ
Смотровая яма тормозного стенда
Боковой свет под автомобилем: видна рабочая зона и размещение светильников по длине ямы.
Подробнее об объекте →
2 фотографии · увеличить ↗КАК УСТАНОВЛЕНЫ
Яма в ремонтном боксе
Светильник на поворотной скобе рядом с рабочей полкой. Хорошо видны корпус и крепление.
Подробнее об объекте →
2 фотографии · увеличить ↗КАК ОСВЕЩАЮТ
Яма для грузового транспорта
Пример освещения длинной ямы. Светильники установлены на обеих кирпичных стенах.
Подробнее об объекте →
2 фотографии · увеличить ↗КАК УСТАНОВЛЕНЫ
Смотровая яма в Забайкалье
СОЮЗ 23 закреплён на скобе в существующем углублении стены. Светильник показан выключенным.
Подробнее об объекте →
2 фотографии · увеличить ↗КАК ОСВЕЩАЮТ
Освещение ремонтной ямы
Свет по длине рабочего прохода. В галерее можно отдельно рассмотреть установленный светильник.
Подробнее об объекте →
2 фотографии · увеличить ↗КАК УСТАНОВЛЕНЫ
Смотровая яма гаража
Крепление на кирпичной стене: скоба позволяет наклонить светильник в сторону рабочей зоны.
Подробнее об объекте →Фотографии предоставлены заказчиками и показывают реальные установки. Яркость снимка зависит от камеры и экспозиции; по фотографии нельзя определить освещённость в люксах.
ПОНЯТНО ДО ПОКУПКИ
Вопросы об освещении смотровых ям
Не разобьётся ли защитное стекло от случайного удара инструментом?
Защитный экран изготовлен из ударопрочного оптического поликарбоната толщиной 2 мм. Он выдерживает случайные механические воздействия и значительно устойчивее к ударам, чем обычное стекло. Контакт с металлическим инструментом может оставить царапину на поверхности, но экран не разлетается на стеклянные осколки.
Какой светильник выбрать для готовой смотровой ямы?
Основной вариант — СОЮЗ 23-20/1-67 (36В): 20 Вт, 2710 лм, КСС Д 120°. Скобу крепят к стене и поворачивают светильник к рабочей зоне. Сначала проверьте размеры места установки и наличие питания 36 В AC.
Сколько светильников нужно на яму длиной 6 метров?
Для предварительного подбора предлагаем 6 светильников, по 3 на каждой стене в шахматном порядке. В приведённом расчётном примере это около 470 лк в среднем и 280 лк в самой тёмной точке. При другой высоте, ширине или наличии затеняющих узлов результат изменится. Сравните варианты в блоке подбора выше.
Почему не поставить один или два очень ярких светильника?
Света рядом со светильником может быть много, а между световыми точками — мало. Несколько светильников вдоль двух стен лучше распределяют свет и позволяют освещать рабочую зону с разных направлений. В переключателе видно, как меняются тёмные промежутки.
Можно ли использовать светильник во влажной и запылённой яме?
Да, можно. Корпус имеет степень защиты IP67: он защищён от проникновения пыли и воды в пределах этой степени защиты. Кабельные соединения также должны быть защищены. IP67 не означает стойкость к любым маслам, растворителям и агрессивным моющим составам.
Можно ли подключить эти модели к 220 В или к 36 В постоянного тока?
Нет, напрямую к 220 В подключать нельзя. Эти исполнения рассчитаны на 36 В переменного тока с рабочим диапазоном 32–42 В AC. Для постоянного тока выбирают подходящую модель отдельно; одинаковое число вольт не делает AC и DC взаимозаменяемыми.
Чем отличается версия с обозначением «-01»?
У неё два проходных разъёма для прокладки транзитного кабеля от одного светильника к следующему. Это удобно для линии вдоль ямы. Электрически светильники подключаются параллельно к питанию 36 В AC; последовательное соединение самих светильников не требуется.
Нужно ли отдельно покупать драйвер?
Нет. Низковольтный драйвер уже входит в светильник и расположен в верхнем цилиндрическом отсеке. Отдельно требуется подходящее внешнее питание 36 В AC, например от понижающего трансформатора.
Когда стоит выбрать встраиваемую серию СОЮЗ 25?
Когда конструкция ямы уже предусматривает подходящие монтажные ниши и отверстия под встраиваемый светильник. Для обычной готовой ямы удобнее начать с СОЮЗ 23 на скобе: специальная посадочная ниша для него не требуется.
ЕКАТЕРИНБУРГ И СВЕРДЛОВСКАЯ ОБЛАСТЬ
Светильники для смотровых ям от производителя
НПО «СОЮЗ» производит светодиодные светильники для смотровых и ремонтных ям гаражей, автосервисов, СТО и транспортных предприятий. Основное решение — СОЮЗ 23-20/1-67 на 36 В AC мощностью 20 Вт, с поворотной скобой и защитой IP67.
Поможем выбрать исполнение, количество и расположение светильников. Поставляем по Екатеринбургу, Свердловской области и всей России. Другие варианты питания — в разделе низковольтных светильников.
ОТ РАЗМЕРОВ ЯМЫ К ЗАКАЗУ
Подберите свет один раз.
Работайте с ним каждый день.
Пришлите длину, ширину и глубину ямы, фотографию стен и данные о питании. Поможем проверить количество, место крепления и подходящее исполнение.

ПОНЯТНЫЙ ВЫБОР КОЛИЧЕСТВА
Длина ямы → количество → картина света
Выберите длину и сравните расстановки. На схеме меняются число светильников и освещённость рабочей поверхности над ямой.
200 лк на днище автомобиля — ориентир по СП 52.13330.2016, таблица Л.2. Важно проверить и тёмные участки.
Длина ямы
Светильников всего, на обеих стенах
Вид сверхуСвет на условной поверхности днища
ТемнееЯрче0 · 200 · 500 · 800+ лкПропорции ямы соблюдены: ширина — 0,9 м. Кружком отмечена самая тёмная точка.
ДЛЯ ВЫБРАННОЙ СХЕМЫ
6 шт.По 3 на каждой стене
470 лкв среднем
280 лкв самой тёмной точке сетки
Расчётный пример, а не замер на объекте. Яма шириной 0,9 м; от светильников до условного днища по высоте — 1 м. Светильники направлены внутрь и вверх, в шахматном порядке. Реальные узлы автомобиля и человек создают дополнительные тени.
Условия расчёта и что означает 200 лк
Нормативный ориентир — 200 лк на днище машины. СП 52.13330.2016, таблица Л.2, позиция 5 «Осмотровые канавы». Свет на полу ямы не заменяет освещение днища. Для отдельных ремонтных операций может понадобиться дополнительная местная подсветка.
Расчёт выполнен по файлу SOYUZ 23-20_1-67 (36V).ies. Учтён запас на загрязнение и снижение потока: коэффициент 1,5. Отражения стен, потолочный свет и затенение деталями автомобиля не включены.
Расчётная поверхность — горизонтальная, обращённая вниз, над проёмом ямы. Сетка 0,1 м, отступы от торцов 0,25 м и от боков 0,1 м. Оптические центры на 0,08 м от стен, наклон оси 35° вверх от горизонтали. Значения округлены; минимум округлён вниз. Цветовая шкала одинакова для всех вариантов.
Это сравнение расстановок в одинаковых условиях, а не подтверждение соответствия конкретной ямы всем нормам. Для вашего объекта учитываем размеры, высоту монтажа, реальный автомобиль, затенение и требования к работе.
ОРИЕНТИР ДЛЯ ЗАКАЗА
Примерно один светильник на метр длины
Считаем светильники на обеих стенах вместе. Это стартовая расстановка для приведённых выше условий, с дальнейшей проверкой под вашу яму.
| Длина ямы | Начать подбор с | На каждой стене | Мощность светильников |
|---|---|---|---|
| 4 м | 4 шт. | по 2 шт. | 80 Вт |
| 6 м | 6 шт. | по 3 шт. | 120 Вт |
| 8 м | 8 шт. | по 4 шт. | 160 Вт |
| 12 м | 12 шт. | по 6 шт. | 240 Вт |
При такой схеме шаг на одной стене — примерно 2 м, а светильники на противоположной стене смещены примерно на 1 м. Мощность в таблице — нагрузка светильников, а не номинал трансформатора.
МОНТАЖ В ГОТОВОЙ ЯМЕ
Прикрепить. Направить. Зафиксировать.
Поворотная скоба позволяет поставить СОЮЗ 23 на стену и настроить направление света под рабочую зону.
- Проверьте свободное место
Габариты модели — 200 × 165 × 99 мм, масса — 1,4 кг. Оставьте место для кабеля и поворота скобы; корпус не должен мешать проходу и работе.
- Разместите по обеим сторонам
Чередуйте светильники на левой и правой стене. Направляйте свет вверх и внутрь, на днище и обслуживаемые узлы, избегая прямого света в глаза.
- Проверьте с автомобилем на месте
Колёса, мосты, выхлопная система и человек меняют картину света. Отрегулируйте скобы после установки и проверьте рабочие точки.
СОЮЗ 25 — если ниши уже предусмотрены проектом.
Встраиваемое исполнение требует подходящего посадочного места. Для готовой ямы в первую очередь рассматриваем СОЮЗ 23 на скобе. Посмотреть исполнения на 36 В →
ЗАЩИТА ОТ СЛУЧАЙНЫХ УДАРОВ
Задели инструментом? Экран рассчитан на работу в мастерской.
Светодиоды закрывает ударопрочный оптический поликарбонат толщиной 2 мм. Он значительно устойчивее к ударам, чем обычное стекло, и выдерживает случайные механические воздействия.
Металлический инструмент может оставить царапину, но защитный экран не разлетается на стеклянные осколки. Для тесной смотровой ямы, где рядом работают ключами и другими инструментами, это важное преимущество.
ПИТАНИЕ БЕЗ ПУТАНИЦЫ
В яму приходит 36 В переменного тока.
Для этих двух моделей нужен источник 36 В AC. Драйвер внутри светильника не заменяет внешний понижающий трансформатор.
220 Всеть объекта
→220 / 36 Впонижающий трансформатор
→36 В ACлиния к светильникам
Схему питания, защиту, сечение кабеля, падение напряжения и номинал трансформатора подбирают под объект. Пониженное напряжение само по себе не заменяет выполнение требований электробезопасности.
Драйвер уже входит в светильник · увеличить ↗КОНСТРУКЦИЯ СОЮЗ 23
Драйвер находится
в верхнем отсеке.
На иллюстрации корпус отсека показан прозрачным, чтобы было понятно расположение драйвера. Отдельно покупать его не нужно.
Нижняя часть корпуса — светодиодный модуль и алюминиевый теплоотвод. Поворотная скоба служит для крепления и настройки направления света.
Иллюстрация показывает принцип расположения. Конкретное исполнение драйвера зависит от модели.
ЧТО ПОЛУЧАЕТЕ
Компактный корпус. Рабочий свет.
Широкий охват вблизи
Косинусная КСС для освещения протяжённой рабочей зоны с близкого расстояния.
Для пыли и сырости
Герметичный корпус и защитное стекло из ударопрочного оптического поликарбоната.
Различать детали
Белый свет и хорошая цветопередача. Пульсация света — менее 1%.
ДОКАЗАТЕЛЬСТВА В РАБОТЕ
Уже светят в смотровых ямах.
Посмотрите, как СОЮЗ 23 на 36 В закреплён на стенах и освещает рабочую зону. Шесть реальных объектов. Нажмите на фото, чтобы увеличить его и посмотреть второй ракурс.
2 фотографии · увеличить ↗КАК ОСВЕЩАЮТ
Смотровая яма тормозного стенда
Боковой свет под автомобилем: видна рабочая зона и размещение светильников по длине ямы.
Подробнее об объекте →2 фотографии · увеличить ↗КАК УСТАНОВЛЕНЫ
Яма в ремонтном боксе
Светильник на поворотной скобе рядом с рабочей полкой. Хорошо видны корпус и крепление.
Подробнее об объекте →2 фотографии · увеличить ↗КАК ОСВЕЩАЮТ
Яма для грузового транспорта
Пример освещения длинной ямы. Светильники установлены на обеих кирпичных стенах.
Подробнее об объекте →2 фотографии · увеличить ↗КАК УСТАНОВЛЕНЫ
Смотровая яма в Забайкалье
СОЮЗ 23 закреплён на скобе в существующем углублении стены. Светильник показан выключенным.
Подробнее об объекте →2 фотографии · увеличить ↗КАК ОСВЕЩАЮТ
Освещение ремонтной ямы
Свет по длине рабочего прохода. В галерее можно отдельно рассмотреть установленный светильник.
Подробнее об объекте →2 фотографии · увеличить ↗КАК УСТАНОВЛЕНЫ
Смотровая яма гаража
Крепление на кирпичной стене: скоба позволяет наклонить светильник в сторону рабочей зоны.
Подробнее об объекте →Фотографии предоставлены заказчиками и показывают реальные установки. Яркость снимка зависит от камеры и экспозиции; по фотографии нельзя определить освещённость в люксах.
ПОНЯТНО ДО ПОКУПКИ
Вопросы об освещении смотровых ям
Не разобьётся ли защитное стекло от случайного удара инструментом?
Защитный экран изготовлен из ударопрочного оптического поликарбоната толщиной 2 мм. Он выдерживает случайные механические воздействия и значительно устойчивее к ударам, чем обычное стекло. Контакт с металлическим инструментом может оставить царапину на поверхности, но экран не разлетается на стеклянные осколки.
Какой светильник выбрать для готовой смотровой ямы?
Основной вариант — СОЮЗ 23-20/1-67 (36В): 20 Вт, 2710 лм, КСС Д 120°. Скобу крепят к стене и поворачивают светильник к рабочей зоне. Сначала проверьте размеры места установки и наличие питания 36 В AC.
Сколько светильников нужно на яму длиной 6 метров?
Для предварительного подбора предлагаем 6 светильников, по 3 на каждой стене в шахматном порядке. В приведённом расчётном примере это около 470 лк в среднем и 280 лк в самой тёмной точке. При другой высоте, ширине или наличии затеняющих узлов результат изменится. Сравните варианты в блоке подбора выше.
Почему не поставить один или два очень ярких светильника?
Света рядом со светильником может быть много, а между световыми точками — мало. Несколько светильников вдоль двух стен лучше распределяют свет и позволяют освещать рабочую зону с разных направлений. В переключателе видно, как меняются тёмные промежутки.
Можно ли использовать светильник во влажной и запылённой яме?
Да, можно. Корпус имеет степень защиты IP67: он защищён от проникновения пыли и воды в пределах этой степени защиты. Кабельные соединения также должны быть защищены. IP67 не означает стойкость к любым маслам, растворителям и агрессивным моющим составам.
Можно ли подключить эти модели к 220 В или к 36 В постоянного тока?
Нет, напрямую к 220 В подключать нельзя. Эти исполнения рассчитаны на 36 В переменного тока с рабочим диапазоном 32–42 В AC. Для постоянного тока выбирают подходящую модель отдельно; одинаковое число вольт не делает AC и DC взаимозаменяемыми.
Чем отличается версия с обозначением «-01»?
У неё два проходных разъёма для прокладки транзитного кабеля от одного светильника к следующему. Это удобно для линии вдоль ямы. Электрически светильники подключаются параллельно к питанию 36 В AC; последовательное соединение самих светильников не требуется.
Нужно ли отдельно покупать драйвер?
Нет. Низковольтный драйвер уже входит в светильник и расположен в верхнем цилиндрическом отсеке. Отдельно требуется подходящее внешнее питание 36 В AC, например от понижающего трансформатора.
Когда стоит выбрать встраиваемую серию СОЮЗ 25?
Когда конструкция ямы уже предусматривает подходящие монтажные ниши и отверстия под встраиваемый светильник. Для обычной готовой ямы удобнее начать с СОЮЗ 23 на скобе: специальная посадочная ниша для него не требуется.
