Прожекторы 210 и 420 Вт для освещения карьеров, рудников и промышленных площадок. Три варианта КСС помогают направить свет с мачты на уступы, проезды и удалённые зоны.

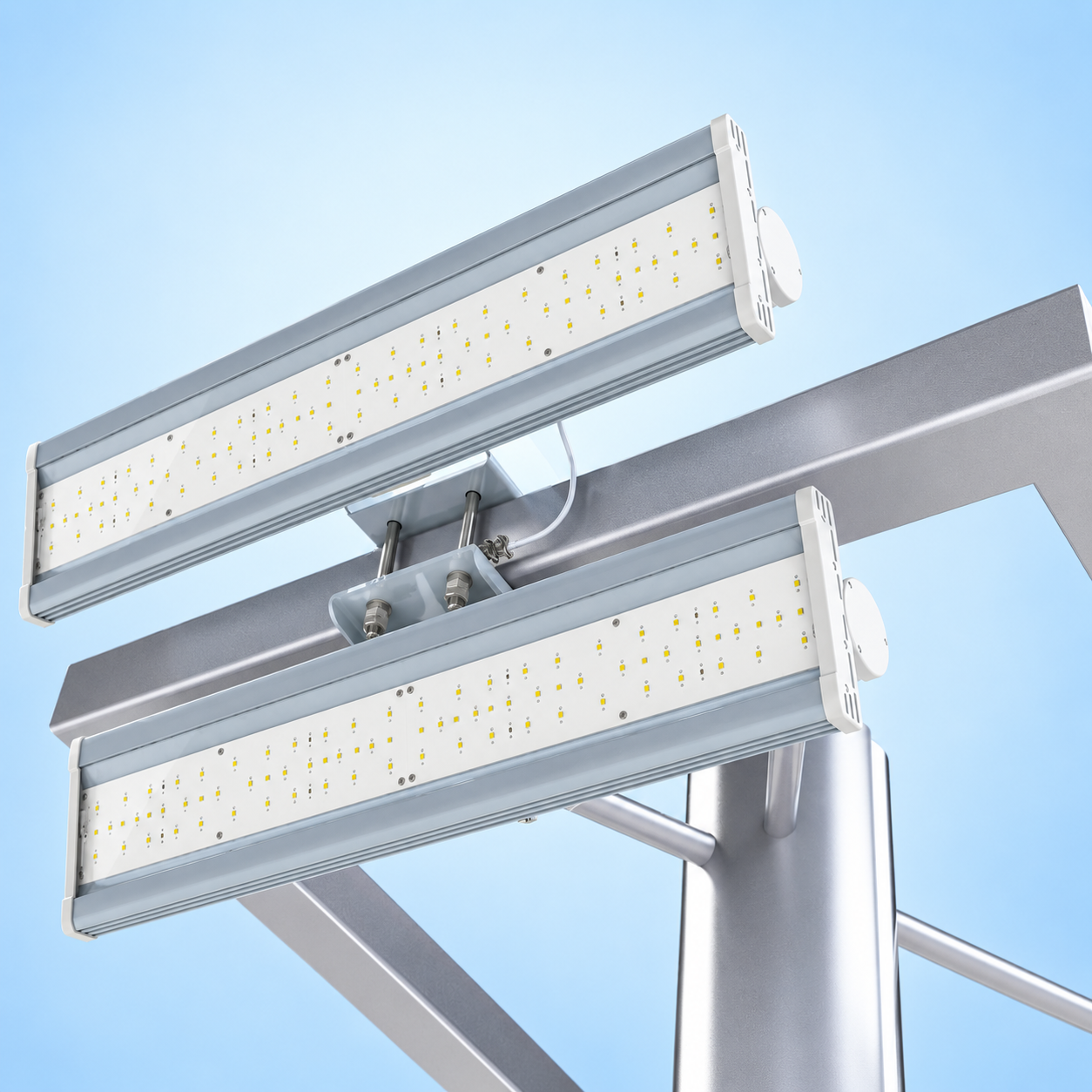

420 Вт — два модуля по 210 Вт на общем креплении.
Альтернатива — два отдельных прожектора 210 Вт.
НАЧНИТЕ С КРЕПЛЕНИЯ
Суммарная мощность одинаковая. При одинаковой КСС — одинаковый суммарный световой поток. Выбирайте конструкцию, которую удобнее установить на вашем объекте.
Два модуля по 210 Вт объединены одним креплением. Если этот способ установки подходит — выбирайте готовый прожектор 420 Вт.

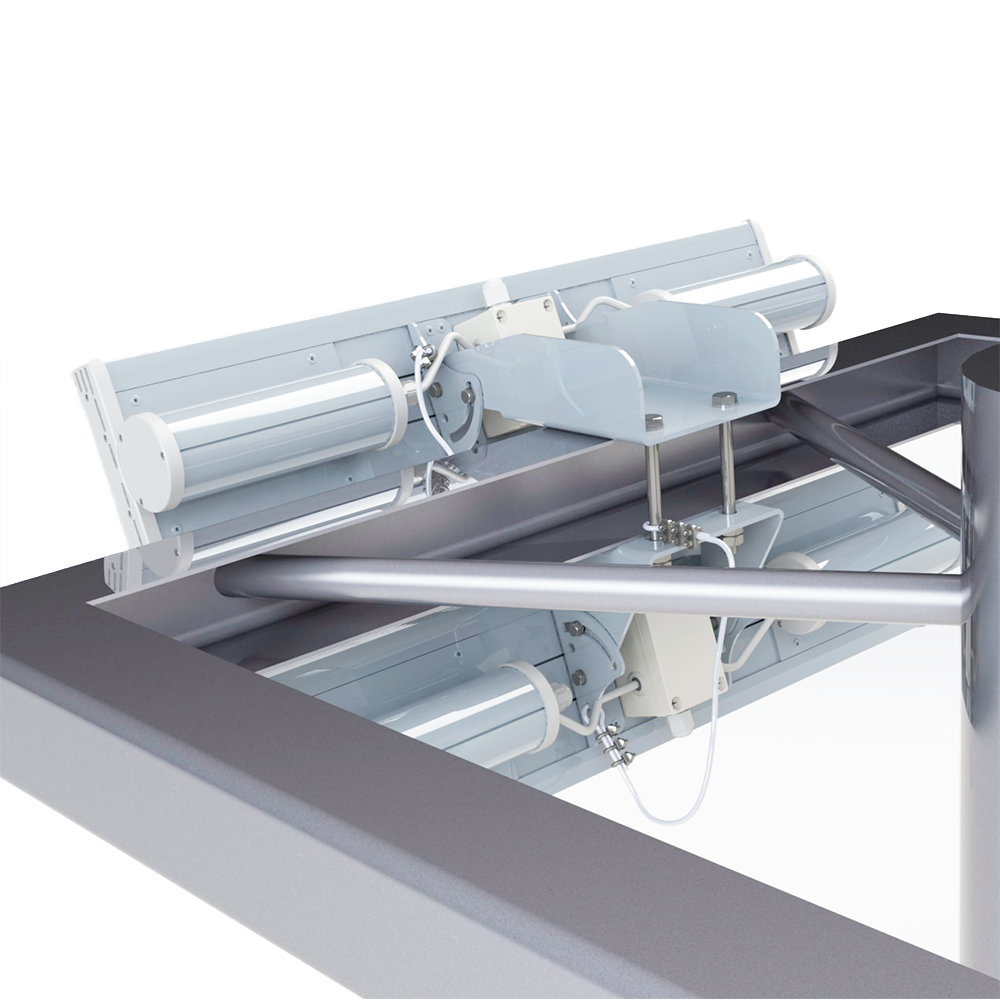

Крепление охватывает балку; направление световых модулей регулируется.
Посмотреть чертёж крепления →Посмотреть чертёж крепления →
+Если общее крепление 420 Вт не подходит, установите рядом два отдельных прожектора 210 Вт. У каждого своя поворотная скоба.
Скобу закрепляют на подходящем основании: металлоконструкции, кронштейне, стене или площадке опоры.
Посмотреть чертёж скобы →Посмотреть чертёж скобы →Распределение света на объекте зависит от направления модулей, высоты установки и выбранной КСС.
МОНТАЖ БЕЗ СЮРПРИЗОВ
Оригинальные чертежи из карточек прожекторов. Нажмите на изображение, чтобы рассмотреть монтажные отверстия и размеры.
Увеличить ↗Один прожектор — 9 кг. Для варианта 2 × 210 Вт предусмотрите два места крепления.
Карточка СОЮЗ 23-210/3-67 →
Увеличить ↗Двухмодульный прожектор — 17,5 кг. Сверьте поперечную балку с показанной конструкцией крепления.
Карточка СОЮЗ 23-420/3-67 →Масса указана без упаковки. Возможность установки и нагрузки на опору учитывают в проекте.
Оптика СОЮЗ 23
Широкий луч охватывает большую зону. Более узкий концентрирует свет в выбранном направлении. Нужный вариант зависит от геометрии объекта.
Для широкой зоны рядом с опорой: рабочей площадки, проезда или участка открытого склада.
Для выбранного сектора территории или складской площадки. Угол проверяют вместе с высотой и направлением корпуса.
Для удалённого участка или направления света вдоль протяжённого объекта. Освещённость на нужной дистанции проверяют расчётом.
Схемы условные: показывают различие лучей, а не готовую освещённость. Мощность, угол и расстановку проверяем вместе в расчёте.
Подробнее о светораспределении →МОЩНОСТЬ И СВЕТОВОЙ ПОТОК
КСС определяет распределение света. При выборе между 210 и 420 Вт сравнивайте исполнения с одним и тем же углом.
| Оптика | Один 210 Вт | Один 420 Вт или два по 210 Вт | Задача |
|---|---|---|---|
| Д · 120° | 32 814 лм | 65 628 лм | Широкий охват площадки |
| Г · 60° | 30 262 лм | 60 524 лм | Направленный свет на рабочую зону |
| К · 25° | 30 262 лм | 60 524 лм | Удалённые участки и высокие мачты |
Люмены — количество света. Освещённость в люксах на рабочей поверхности проверяем расчётом.
ПОДБОР БЕЗ ДОГАДОК
Важно осветить рабочие участки, проезды и оборудование. Неравномерность, тени от техники и направление света учитываем ещё при подборе.
Уступы, откосы, дно выработки, места погрузки и движения техники.
Расстояние от прожектора до участка и доступные точки установки.
Угол луча, наклон каждого модуля и перекрытие соседних световых пятен.
Уровень света и равномерность в нужных зонах, ограничение слепящего действия.
Пришлите план с отметками высот и фотографии мест крепления.
ЧТО ВНУТРИ ПРОЖЕКТОРА

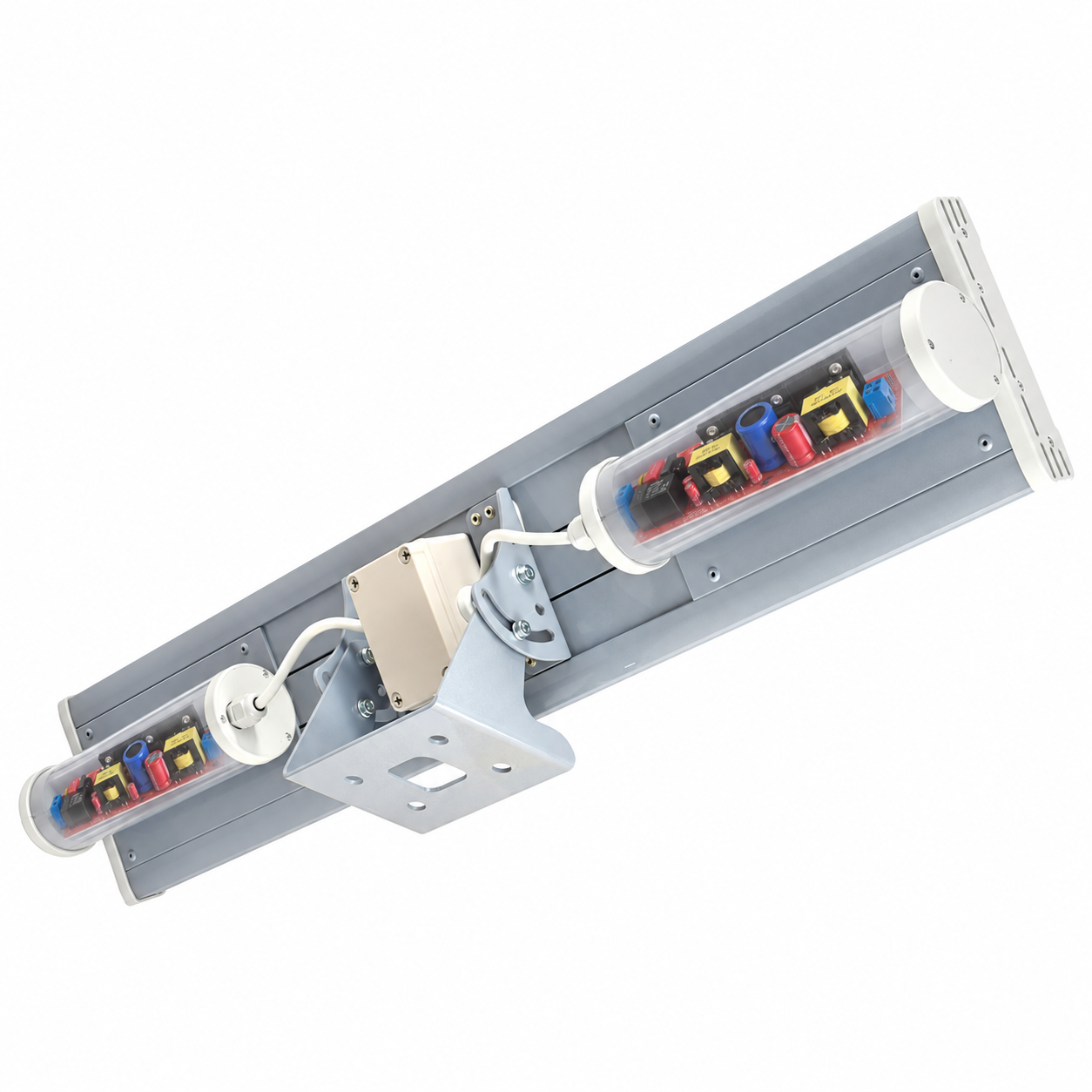

На примере модуля СОЮЗ 23 мощностью 210 Вт: электронные драйверы размещены в цилиндрических отсеках с обратной стороны корпуса. Между ними и светодиодным модулем предусмотрен воздушный зазор.
Увеличить ↗ЗАЩИЩЁННЫЙ КОРПУС · СТАБИЛЬНЫЙ СВЕТ
Алюминиевый корпус с полимерным покрытием и ударопрочный оптический поликарбонат. Свет включается сразу, без разогрева.
Для работы на открытом воздухе.
Климатическое исполнение УХЛ1.
Стабильное освещение рабочих зон.
Индекс цветопередачи Ra > 80.
Для длительной эксплуатации.
Гарантия на светильник СОЮЗ.
ДОКАЗАТЕЛЬСТВА В РАБОТЕ
В этих проектах применены прожекторы СОЮЗ 23-210/3-67: 210 Вт, 30 262 лм, концентрированная КСС К 25°.
Прожекторы на высокой мачте освещают рабочую площадку и уступы.
Смотреть проект →
Направленный свет вдоль конвейерных линий и площадок обслуживания.
Смотреть проект →
Освещение удалённых площадок, проездов и оборудования.
Смотреть проект →
Концентрированная оптика для удалённых рабочих горизонтов.
Смотреть проект →
Точка освещения перемещается вместе с фронтом работ.
Смотреть проект →Фотографии реализованных объектов предоставлены заказчиками.
ОТВЕТЫ ИНЖЕНЕРА
Да. Прожектор 420 Вт состоит из двух модулей по 210 Вт на общем креплении. Два отдельных прожектора 210 Вт с такой же КСС дают тот же суммарный световой поток. Установите их рядом и направьте на нужные участки. Разница прежде всего в способе крепления.
Когда на объекте есть подходящая поперечная балка и вас устраивает общее крепление двух модулей. Перед заказом сравните конструкцию балки с чертежом. Если такой монтаж не подходит, выбирайте два отдельных прожектора 210 Вт с поворотными скобами.
Для удалённых участков и высоких мачт часто выбирают концентрированную КСС К 25°. Глубокая Г 60° даёт более широкий направленный луч, косинусная Д 120° — широкий охват площадки. Выбор зависит от расстояния, рельефа и необходимой освещённости.
Дальность зависит от КСС, направления, высоты установки и того, сколько люксов нужно на рабочей поверхности. Поэтому одну дальность для всех объектов не указываем. По плану карьера рассчитаем освещённость на нужном расстоянии.
Да, можно. Прожекторы имеют степень защиты IP67 и рассчитаны на работу при температуре от −60 до +45 °C. Корпус защищает внутренние компоненты от пыли и воды. При монтаже обеспечивают герметичность кабельных соединений.
Да. Такой вариант уже используется на карьерных объектах: примеры есть в проектах выше. Крепление и нагрузку на передвижную опору проверяют по её конструкции, а направление прожекторов выбирают под текущий фронт работ.
