Накладные светильники IP67 на 210 Вт
СОЮЗ 24 · ПОТОЛОЧНЫЙ НАКЛАДНОЙ МОНТАЖ
Промышленный свет.
Крепление под потолком.
Накладные промышленные светильники IP67 на Г-образных скобах. Шесть мощностей и три варианта оптики — для освещения цехов, складов и ангаров.
Скобы входят в комплект. Основное положение — светом вниз; ещё два фиксированных положения — с наклоном на 30°.
80–420 Втшесть вариантов мощности
120° · 60° · 25°три варианта оптики
100 000 чресурс работы
5 летгарантия производителя
18 исполнений СОЮЗ 24
Ниже — модели с характеристиками, ценами и наличием. Выберите мощность и угол излучения или отправьте нам план помещения для расчёта.
Хит
210 ВТ 32814 ЛМ 120° (Д)
На складе: 30 шт.
21 500 р.
210 ВТ 30262 ЛМ 60° (Г)
Срок изготовления: 2 недели
26 250 р.
210 ВТ 30262 ЛМ 25° (К)
Срок изготовления: 2 недели
26 250 р.
ПОДБОР БЕЗ ОШИБКИ
Начните с высоты монтажа и задачи освещения
Мощность и световой поток выбирают вместе с оптикой: важно не только количество света, но и то, как он распределяется по рабочим поверхностям.
Рабочие зоны
Расположение оборудования, проходов и мест, где требуется повышенная освещённость.
Оптика и мощность
Сравним исполнения 120°, 60° и 25°, чтобы свет попадал на нужную площадь.
Схема установки
Определим количество приборов и шаг между ними. Проверим освещённость и равномерность.
Подбор по вашему плану помещения
Получить расчётПришлите размеры, высоту установки и описание работ. Подготовим светотехнический расчёт.
Г-образные скобыВ комплекте серии СОЮЗ 24
ПОТОЛОЧНЫЙ НАКЛАДНОЙ МОНТАЖ
Закрепить под потолком. Направить свет вниз.

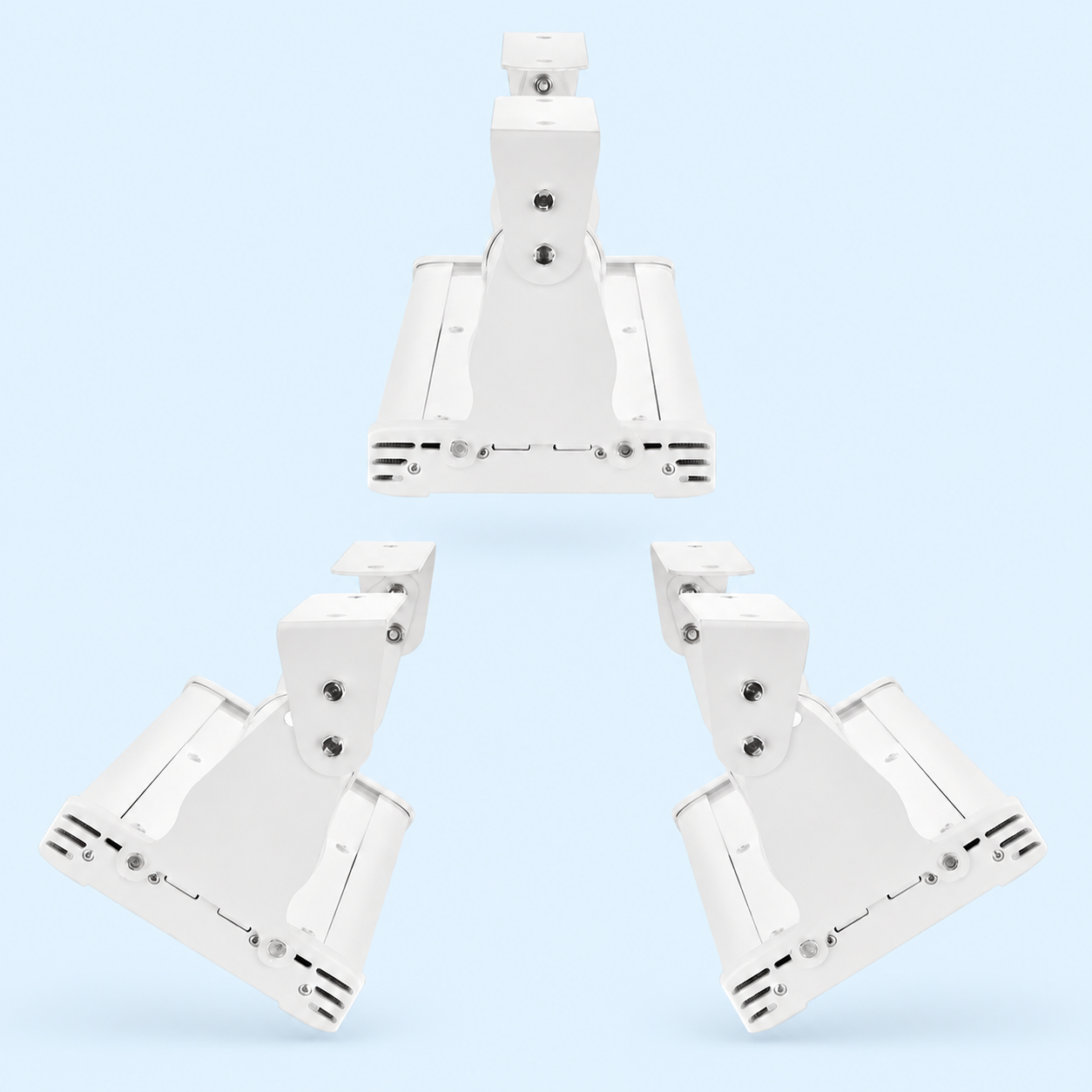

СОЮЗ 24 крепится на Г-образных скобах. Основное рабочее положение — светом вертикально вниз. Крепление также предусматривает два положения корпуса с отклонением на 30° влево либо вправо.
0°Светом вниз
30°Отклонение влево
30°Отклонение вправо
Три фиксированных положения корпуса. Наклон на 30° — это положение светильника, а 120°, 60° и 25° — углы излучения оптики.
ТРИ ВАРИАНТА ОПТИКИ
Одна мощность — разное распределение света
Широкий угол охватывает большую площадь. Более узкая оптика концентрирует свет в меньшей зоне. Выбор зависит от высоты установки, расстояния между светильниками и расположения рабочих мест.
120°
КСС Д · исполнение /1Общее освещение
Широкое распределение для освещения площади помещения. Свет соседних приборов перекрывается при правильно выбранном шаге установки.
Сравнить модели →60°
КСС Г · исполнение /2Сосредоточенный свет
Более компактное световое пятно. Вариант для задач, где свет нужно сконцентрировать на рабочей площади с большей высоты.
Сравнить модели →25°
КСС К · исполнение /3Узкое распределение
Свет направлен в ограниченную зону. Подходит для задач с большой высотой монтажа, когда широкая оптика рассеивает свет за пределы нужной площади.
Сравнить модели →Угол даёт понятное представление о ширине луча. Для точного расчёта используем КСС из IES-файла конкретного исполнения — она описывает распределение силы света по направлениям.
IES-файлы для проектирования →КОНСТРУКЦИЯ ДЛЯ ПРОМЫШЛЕННОЙ РАБОТЫ
Защищённый корпус. Проверенные характеристики.
Защита от пыли и влаги
Герметичный корпус из алюминия с полимерным покрытием. Рассеиватель — из ударопрочного оптического поликарбоната.
Срок службы
Серия рассчитана на длительную эксплуатацию. На светильники СОЮЗ 24 действует гарантия производителя 5 лет.
Рабочая температура
Диапазон для эксплуатации, в том числе в неотапливаемых помещениях. Исполнение УХЛ1.
Качество света
Нейтральный белый свет 5000 К. Коэффициент пульсации менее 1%. Светодиоды CREE, оптика LedLink.
НАДЁЖНОСТЬ ИЗНУТРИ
Двухкаскадный драйвер.
Три вида защиты.

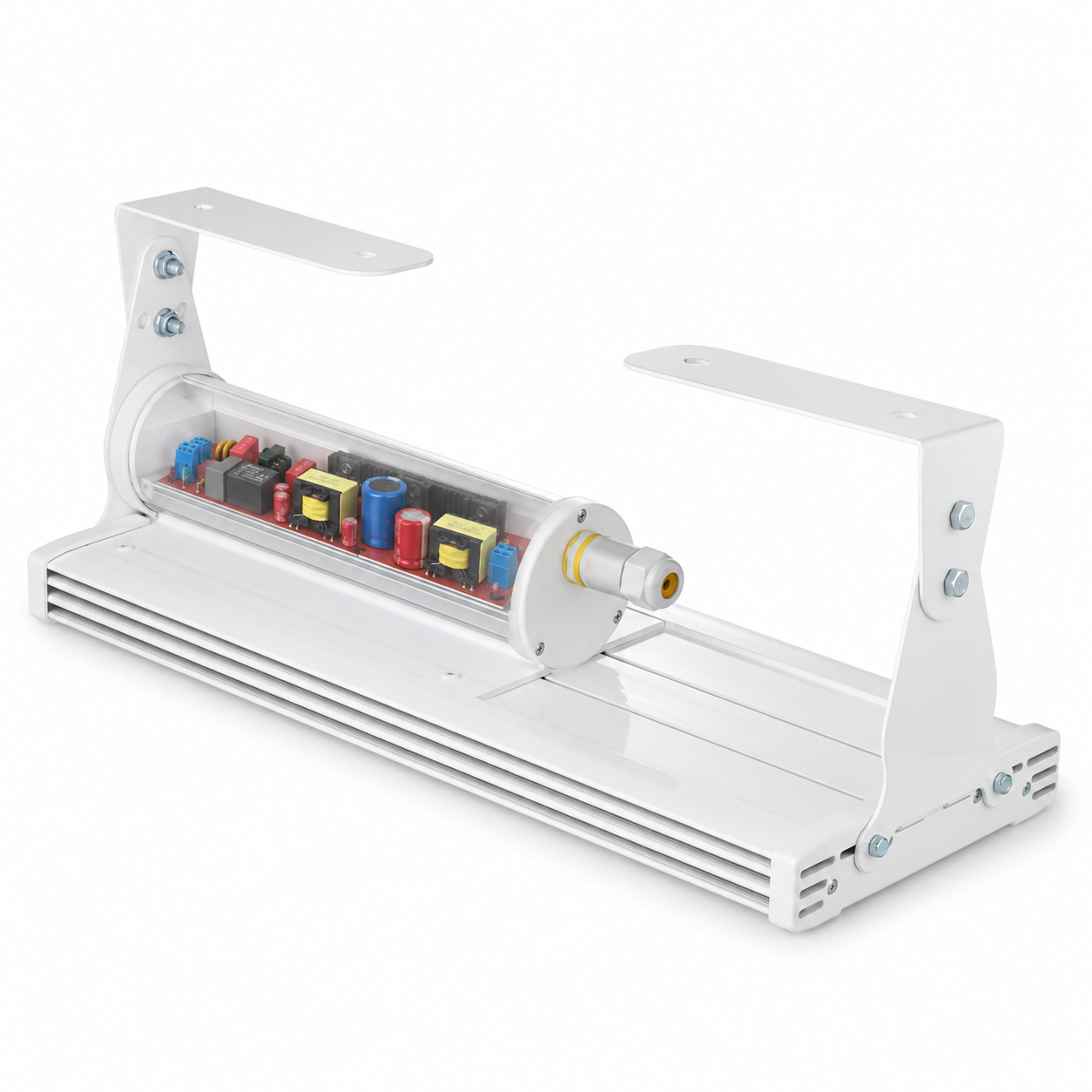

В цилиндрическом отсеке — электронный источник питания светодиодов. Он не только питает светильник, но и защищает его при нештатных условиях.
до 600 В
От повышенного напряжения
Комбинированная двухуровневая защита светильника.
до 10 кВ
От импульсных помех
Защита от кратковременных импульсов длительностью до 50 мкс.
От перегрева
Аварийное отключение драйвера при перегреве.
165–275 В AC
Рабочий диапазон питания.
600 В — предел заявленной защиты, не рабочее напряжение.
Показано на примере СОЮЗ 24-100/1-67 ↗
ЕСЛИ НУЖЕН ПОДВЕС
СОЮЗ 24 и СОЮЗ 21: различие — в комплекте крепления
Это одинаковая техническая платформа с одинаковыми световыми характеристиками соответствующих исполнений. СОЮЗ 24 поставляется с Г-образными скобами для накладного монтажа. СОЮЗ 21 — без этих скоб, для подвесной установки.
Подвесные светильники СОЮЗ 21 →
ДОКАЗАТЕЛЬСТВА В РАБОТЕ
СОЮЗ 24 на реальных объектах
Потолочные накладные светильники в производственных цехах и складских помещениях. В проектах — фотографии работающего освещения и применённые модели.
СОЮЗ 24-100/1-67 · 100 Вт · 120°
Бочкаревский пивоваренный завод
Посмотреть проект →
СОЮЗ 24-210/1-67 · 210 Вт · 120°
Цех по производству ёмкостей
Посмотреть проект →
СОЮЗ 24-100/1-67 · 100 Вт · 120°
Освещение склада логистического центра светильниками 100 Вт
Посмотреть проект →
СОЮЗ 24-210/1-67 · 210 Вт · 120°
Освещение склада хранения ТМЦ в Костроме
Посмотреть проект →
РОССИЙСКИЙ ПРОИЗВОДИТЕЛЬ
Светильники СОЮЗ производим сами
Изготавливаем светодиодные платы, собираем светильники и проверяем их характеристики. Светотехнические измерения выполняем в собственной лаборатории.
Как устроено производство →С 2009 годаПроизводим промышленный свет
Собственная лабораторияКонтроль световых характеристик
5 лет гарантииНа серию СОЮЗ 24
Подбор и расчётПо параметрам вашего объекта
ОТВЕТЫ ИНЖЕНЕРА
Что важно при выборе накладного светильника
Как крепятся светильники СОЮЗ 24?+
Серия предназначена для потолочного накладного монтажа на Г-образных скобах. Скобы входят в комплект. Основное положение — светом вертикально вниз; предусмотрены ещё два фиксированных положения с отклонением корпуса на 30° влево либо вправо.
В чём разница между СОЮЗ 24 и СОЮЗ 21?+
Соответствующие исполнения имеют одинаковые световые характеристики и построены на одной технической платформе. Различие — в наличии Г-образных скоб в комплекте СОЮЗ 24. СОЮЗ 21 поставляется без этих скоб и предназначен для подвесной установки.
Какую мощность выбрать для моего помещения?+
Одной площади недостаточно: нужно знать высоту установки, требуемую освещённость, расположение оборудования и рабочие зоны. По этим данным рассчитываются мощность, оптика, количество приборов и расстояние между ними. В серии есть исполнения от 80 до 420 Вт.
Что означают /1, /2 и /3 в названии модели?+
Это обозначение исполнения оптики: /1 — угол излучения 120°, /2 — 60°, /3 — 25°. Например, СОЮЗ 24-100/1-67 и СОЮЗ 24-100/2-67 имеют одинаковую мощность 100 Вт, но разное распределение света. Положение корпуса на скобах выбирается отдельно при установке.
Подходят ли светильники для пыльных и неотапливаемых помещений?+
Да, подходит для пыльных и неотапливаемых помещений в пределах рабочих условий серии. СОЮЗ 24 имеет защиту IP67 и рабочий температурный диапазон от −60 до +45 °C. Герметичный корпус рассчитан на пыль и влагу. Для подбора исполнения сообщите температуру и условия на объекте — их сопоставим с характеристиками светильника.
Есть ли файлы для светотехнического расчёта?+
Да, доступны IES-файлы исполнений СОЮЗ 24 и техническая документация. Их можно использовать в проекте освещения. Если расчёт ещё не выполнен, отправьте нам план помещения и высоту монтажа — поможем подобрать светильники.
Накладные промышленные светильники IP67 в Екатеринбурге
НПО «СОЮЗ» производит накладные промышленные светодиодные светильники серии СОЮЗ 24 для потолочного монтажа. В каталоге — 18 исполнений мощностью 80, 100, 160, 210, 320 и 420 Вт. Для каждой мощности предусмотрены три варианта оптики: 120°, 60° и 25°.
Потолочные накладные светильники устанавливаются на Г-образных скобах, входящих в комплект. Корпус IP67 защищён от пыли и влаги. Для поставки в Екатеринбург и Свердловскую область подберём модели по проекту, подготовим расчёт освещения и коммерческое предложение. Цены и характеристики приведены в карточках светильников.
Если способ крепления ещё не выбран, сравните четыре серии промышленных светильников СОЮЗ.
ОТ ПЛАНА ПОМЕЩЕНИЯ К ГОТОВОМУ ПОДБОРУ
Подберём СОЮЗ 24 для вашего объекта
Определим мощность, оптику и количество светильников. Подготовим расчёт и предложение на поставку.
