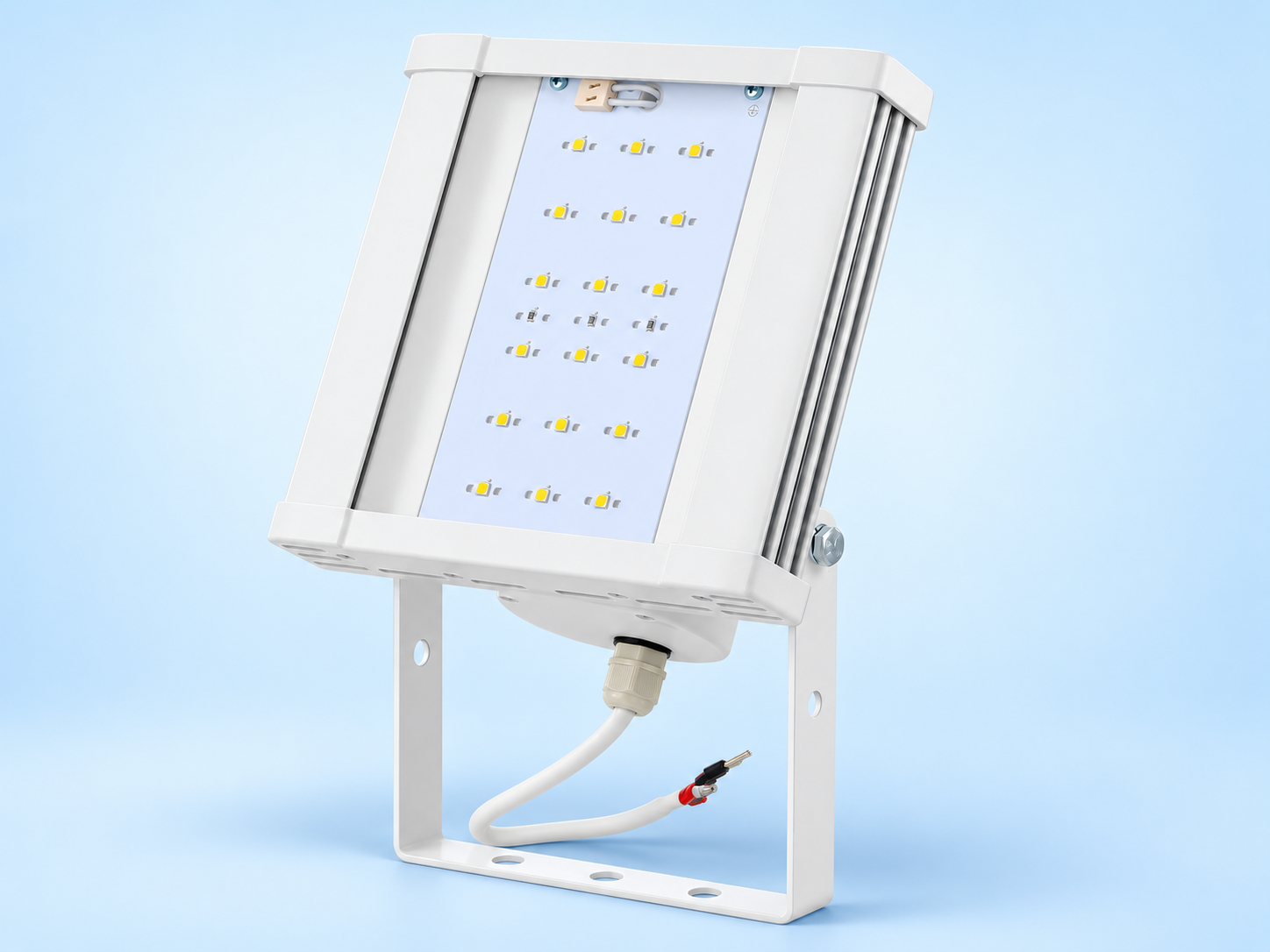

Серийный светильник СОЮЗ
Вы покупаете светильник российского производителя. Стоимость каждой модели видна в каталоге ниже — её легко сравнить с предложением на оригинальную запчасть.
Станочные светодиодные светильники 24 В в Екатеринбурге
СОЮЗ · ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ СТАНКА
Штатный светильник
не найти?
Подберите СОЮЗ.
Светильники на 24 В для станков, которым нужна новая подсветка. Выберите 20 или 40 Вт, подходящее крепление — и направьте свет на деталь и инструмент.
Практичная замена с адаптацией крепления под ваш станок.
24 В DCпитание постоянным током
20 / 40 Втдля локальной и более широкой зоны
2710 / 6099 лмсветовой поток моделей
5 летгарантия производителя
КОГДА ОРИГИНАЛЬНАЯ ПОДСВЕТКА НЕДОСТУПНА
Рабочий свет без дорогого
штатного светильника
Старый станок ещё работает, а его светильник уже снят с производства. Для импортного оборудования оригинальная запчасть может стоить дорого и поставляться месяцами.
Подберите место и крепление
Габариты и посадочные отверстия могут отличаться от штатных. Используйте подходящую площадку, переходную пластину или магнитный держатель.
Сохраните обозначение модели
При необходимости замены можно обратиться к нам за серийной моделью или подходящим исполнением. Не придётся заново искать редкую запчасть для станка.
ЧЕТЫРЕ МОДЕЛИ · ДВА СПОСОБА МОНТАЖА
20 Вт — для местной подсветки.
40 Вт — когда света нужно больше.
Закрепить рядом с рабочей зоной
Скоба позволяет направить корпус на деталь. Её можно установить на подходящий кронштейн или добавить магнит для крепления к стальной поверхности.
Установить в панель оборудования
Для монтажа в подготовленный проём. До заказа сопоставьте чертёж светильника с размерами панели и свободным местом с обратной стороны.
Для обычной местной подсветки станка чаще выбирают 20 Вт. Модель 40 Вт даёт больше света для увеличенной зоны или большего расстояния. Освещённость зависит и от положения светильника.
На станке должно быть 24 В постоянного тока — DC.У представленных моделей рабочий диапазон 18–32 В DC. Надписи «24 В» недостаточно: проверьте род тока и доступную мощность источника питания.
Станочные светильники 24 В
Четыре исполнения с косинусной КСС Д · 120°. Выберите мощность и крепление.
Хит
20 ВТ 2710 ЛМ 120° (Д)
На складе: 51 шт.
4 750 р.
Хит
40 ВТ 6099 ЛМ 120° (Д)
На складе: 17 шт.
6 600 р.
20 ВТ 2710 ЛМ 120° (Д)
Срок изготовления: 2 недели
4 750 р.
40 ВТ 6099 ЛМ 120° (Д)
Срок изготовления: 2 недели
6 600 р.
ПРОВЕРЬТЕ ДО ЗАКАЗА
Поместится ли светильник на вашем станке?
Сравните габариты с доступным местом. Для встраиваемой модели отдельно проверьте монтажный проём, для скобы — расположение крепежа и пространство для поворота.
| Модель · 24 В DC | Мощность | Поток | Габариты, Д × Ш × В | Масса |
|---|---|---|---|---|
| СОЮЗ 23-20/1-67 ↗ | 20 Вт | 2710 лм | 200 × 165 × 99 мм | 1,4 кг |
| СОЮЗ 23-40/1-67 ↗ | 40 Вт | 6099 лм | 241 × 165 × 99 мм | 1,7 кг |
| СОЮЗ 25-20/1-67 ↗ | 20 Вт | 2710 лм | 180 × 236 × 101 мм | 1,4 кг |
| СОЮЗ 25-40/1-67 ↗ | 40 Вт | 6099 лм | 218 × 236 × 101 мм | 2,0 кг |
Габариты указаны без упаковки. Чертежи и фотографии креплений — в карточках моделей по ссылкам в таблице.
Свет на рабочую зону
Косинусная оптика освещает участок вокруг детали. Размещайте источник так, чтобы уменьшить тени от узлов станка.
Чётко видеть детали
Белый рабочий свет с хорошей цветопередачей — для наблюдения за инструментом и поверхностью детали.
Пульсация света
Стабильный свет для местного освещения оборудования и рабочих постов.
СОЖ · ВАЖНО ДО УСТАНОВКИ
Вода и охлаждающая жидкость —
разные условия работы.
IP67 защищает корпус от пыли и воды. Эта степень защиты не означает стойкость поликарбоната и уплотнений к химическому составу СОЖ.
При контакте с ней — нельзя
Охлаждающая жидкость на основе масла вредит светильнику. Не устанавливайте его там, где такая СОЖ попадает на корпус, защитное стекло или уплотнения.
Сначала один светильник на пробу
Совместимость зависит от состава и концентрации. У одних заказчиков светильники работают, у других жидкость быстро повреждает материалы. Заранее обещать одинаковый результат нельзя.
Как поступить на практике
Возьмите один светильник и проверьте его с вашей СОЖ при обычном рабочем цикле. Следите за состоянием поликарбоната, уплотнений и отсутствием жидкости внутри. Только после успешной пробы решайте вопрос о переоснащении остальных станков. При смене состава СОЖ совместимость нужно оценить заново.
КРЕПЛЕНИЕ БЕЗ СВЕРЛЕНИЯ
На станке много стали.
Используйте магнит.
- Добавьте держатель к СОЮЗ 23
Он подходит для моделей 20–40 Вт и крепится болтом через центральное отверстие скобы.
- Выберите стальную поверхность
Магнит удерживает светильник на корпусе оборудования. Не нужно сверлить станок или делать отдельную монтажную площадку.
- Направьте свет на деталь
Поверните корпус в скобе. При переналадке можно перенести светильник туда, где свет нужен сейчас.
Драйвер внутри светильника · увеличить ↗НИЗКОВОЛЬТНОЕ ПИТАНИЕ
Драйвер уже внутри.
Снаружи — питание 24 В DC.
На примере СОЮЗ 23 показано, где находится драйвер: в верхнем цилиндрическом отсеке корпуса. Он входит в состав светильника.
- Конкретный драйвер зависит от мощности и исполнения модели.
- Питание подаётся от источника 24 В постоянного тока.
- При монтаже оставьте место для кабеля и защитите его от стружки и движущихся частей станка.
ДОКАЗАТЕЛЬСТВА В РАБОТЕ
Разные станки. Один подход к подсветке.
Шесть примеров: на трёх фотографиях хорошо видны светильник и его установка, на трёх — освещение рабочей зоны.
КРЕПЛЕНИЕ КРУПНЫМ ПЛАНОМ
Магнит на корпусе станка
Скоба соединена с магнитным держателем. Светильник установлен на стальной части оборудования.
Фотографии проекта →
СВЕТ В РАБОЧЕЙ ЗОНЕ
Металлообрабатывающий станок
Отдельный источник света освещает место обработки, деталь и инструмент.
Фотографии проекта →
УСТАНОВКА КРУПНЫМ ПЛАНОМ
Крепление у сверлильного узла
Светильник размещён рядом со шпинделем, чтобы направить поток под головку станка.
Фотографии проекта →
СВЕТ В РАБОЧЕЙ ЗОНЕ
Рабочая зона токарного станка
Подсветка патрона, резца и обрабатываемой детали светильником на 24 В.
Фотографии проекта →
СВЕТИЛЬНИК КРУПНЫМ ПЛАНОМ
Светильник в Amada AC2510NT
Пример размещения компактного светильника внутри оборудования.
Фотографии проекта →
СВЕТ В РАБОЧЕЙ ЗОНЕ
Освещение станочного участка
Местная подсветка дополняет общее освещение цеха непосредственно у станка.
Фотографии проекта →Фотографии показывают конкретные установки заказчиков. Они не подтверждают совместимость с любым составом СОЖ.
Все проекты освещения станков →ПОНЯТНО ДО ПОКУПКИ
Вопросы о станочных светильниках
Подойдёт ли СОЮЗ вместо штатного светильника моего станка?
Да, если совпадают требования к питанию и условиям работы, хватает места и удаётся надёжно закрепить светильник. Это универсальная серийная модель, поэтому размеры и отверстия могут отличаться от оригинальной подсветки. Пришлите фото и размеры места установки — поможем выбрать исполнение.
Для станка лучше 20 или 40 Вт?
Для местного освещения рядом с инструментом чаще выбирают 20 Вт — 2710 лм. Если рабочая зона больше или светильник расположен дальше, рассмотрите 40 Вт — 6099 лм. В обоих случаях важно направить свет так, чтобы корпус станка и руки не закрывали деталь, а яркие отражения не попадали в глаза.
Можно подключить к любому выходу 24 В на станке?
Нет. Представленным моделям нужен постоянный ток DC, рабочий диапазон — 18–32 В. Выход 24 В переменного тока AC для них не подходит. До подключения проверьте род тока, мощность источника и полярность. Если питание станка другое, подберите соответствующее исполнение или источник 24 В DC.
Можно устанавливать светильник внутри камеры, где используется СОЖ?
При попадании масляной СОЖ — нельзя. Для водной СОЖ нет общей гарантии совместимости: составы отличаются и могут повредить поликарбонат или уплотнения. Сначала проверьте один светильник с вашим составом в реальном рабочем цикле. Степень IP67 не подтверждает химическую стойкость.
Можно поставить светильник на магнит без сверления?
Да. Для СОЮЗ 23 мощностью 20–40 Вт магнитный держатель крепится через центральное отверстие поворотной скобы. Выберите подходящую стальную поверхность, к которой притягивается магнит. Держатели поставляем только вместе со светильниками; отдельно их не продаём.
Нужно отдельно покупать драйвер?
Нет. Драйвер уже входит в состав светильника и находится в верхнем цилиндрическом отсеке. Сам светильник подключается к внешнему источнику 24 В DC: встроенный драйвер не заменяет такой источник и не позволяет подключать модель напрямую к сети 220 В.
Есть светильники для другого напряжения?
Да. В каталоге есть исполнения на 12 В DC, 36 В AC и 220 В AC. Выбирайте модель под фактическое питание оборудования. Обозначение напряжения относится к конкретному исполнению, а не ко всей серии.
