Несколько полос
Подбор по ширине проезжей части и схеме расположения опор.

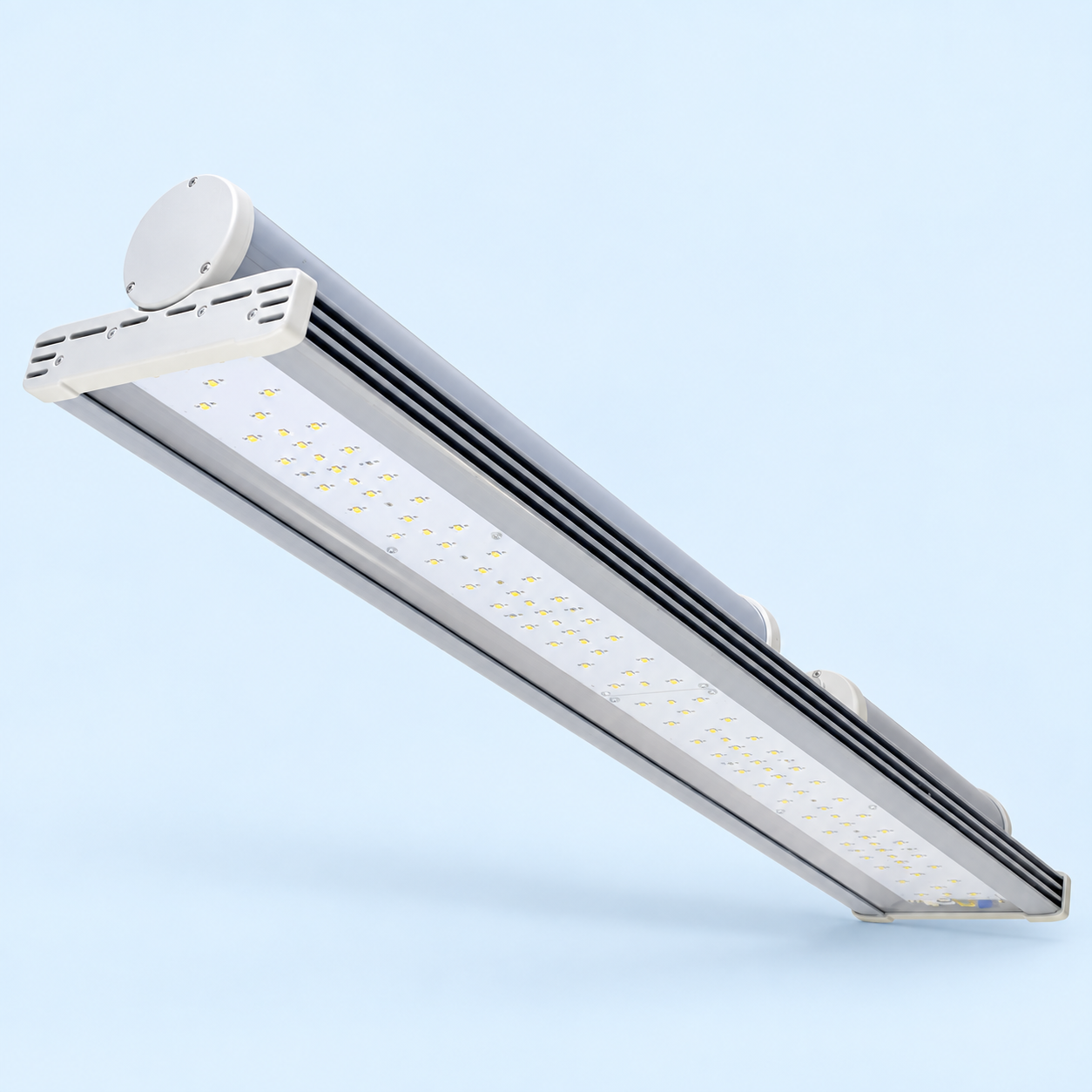

Магистральные светодиодные светильники в Екатеринбурге
СОЮЗ 22 · СВЕТИЛЬНИКИ ДЛЯ ДОРОГ
Свет вдоль дороги.
От опоры до опоры.
Магистральные светодиодные светильники 100, 160 и 210 Вт. Широкая КСС направляет свет вдоль проезжей части — туда, где он нужен водителю.
До 30 262 лм · IP67 · гарантия 5 лет.
Подберём освещение под ширину дороги, высоту и шаг опор.
100–210 Вттри мощности для дороги
КСС Ш65°/135° в двух плоскостях
IP67защита от пыли и воды
−60…+45 °Cкруглогодичная работа
5 летгарантия производителя
ДОРОЖНОЕ ОСВЕЩЕНИЕ
Не просто яркая точка.
Свет на всей полосе.
Водителю нужно видеть дорогу между опорами, а не только под светильником. Поэтому важны и количество света, и его распределение: без резких переходов от ярких участков к тёмным.
Движение каждый день
Освещение полос, примыканий и участков с разной геометрией.
Маршрут к предприятию
Свет вдоль протяжённых проездов и транспортных маршрутов.
Изменение направления
Отдельная проверка поворотов, слияния потоков и расширений дороги.
МОДЕЛИ С ДОРОЖНОЙ ОПТИКОЙ
Три мощности.
Одна задача — осветить дорогу.
Все три модели ниже оснащены широкой КСС Ш 65°/135°. Нужную мощность определяем по геометрии дороги и расчёту, а не только по высоте опоры.
Магистральные светильники 100, 160 и 210 Вт
Хит
100 ВТ 15131 ЛМ 65°/135°(Ш)
На складе: 9 шт.
11 900 р.
160 ВТ 21615 ЛМ 65°/135°(Ш)
Срок изготовления: 2 недели
21 100 р.
Хит
210 ВТ 30262 ЛМ 65°/135°(Ш)
Срок изготовления: 2 недели
23 200 р.
ПОДБОР БЕЗ ДОГАДОК
У каждой дороги
своя схема света.
Одинаковые светильники на разных опорах дают разный результат. При новом проекте подбираем схему расстановки. При замене проверяем, как новые модели будут работать на существующих опорах.
Ширина и назначение дорогиЧисло полос, проезды, примыкания и пешеходные участки.
Высота и шаг опорРасстояние между опорами влияет на перекрытие световых пятен.
Расположение светильниковОдна сторона, две стороны или разделительная полоса; вылет и наклон консоли.
Требования к освещениюПроверяем освещённость или яркость покрытия, равномерность и ограничение слепящего действия — по задаче объекта.
Бесплатно рассчитаем освещение вашей дорогиПришлите план, ширину проезжей части, высоту и шаг опор.
Получить расчётНаглядное сравнение
Куда направится свет?
Три КСС — три задачи.
Нажмите на тип КСС.
Сравните луч и световое пятно.
Для дороги — широкая КСС Ш
Вытянутое световое пятно помогает распределить поток вдоль полосы и перекрыть промежутки между опорами. Косинусная Д полезна для площадок, глубокая Г — когда нужно направить свет в более узкую зону. Другие варианты оптики можно сравнить в каталоге СОЮЗ 22.
Световой поток одинаковыйВысота одинаковаяПоверхность одинаковая
Учебная визуализация, не расчёт конкретного светильника. Размеры и яркость показаны условно, без масштаба. Угол и распределение освещённости зависят от оптики модели.
Точная фотометрия — в IES-файлах. Подробнее о диаграммах — КСС и светораспределение →

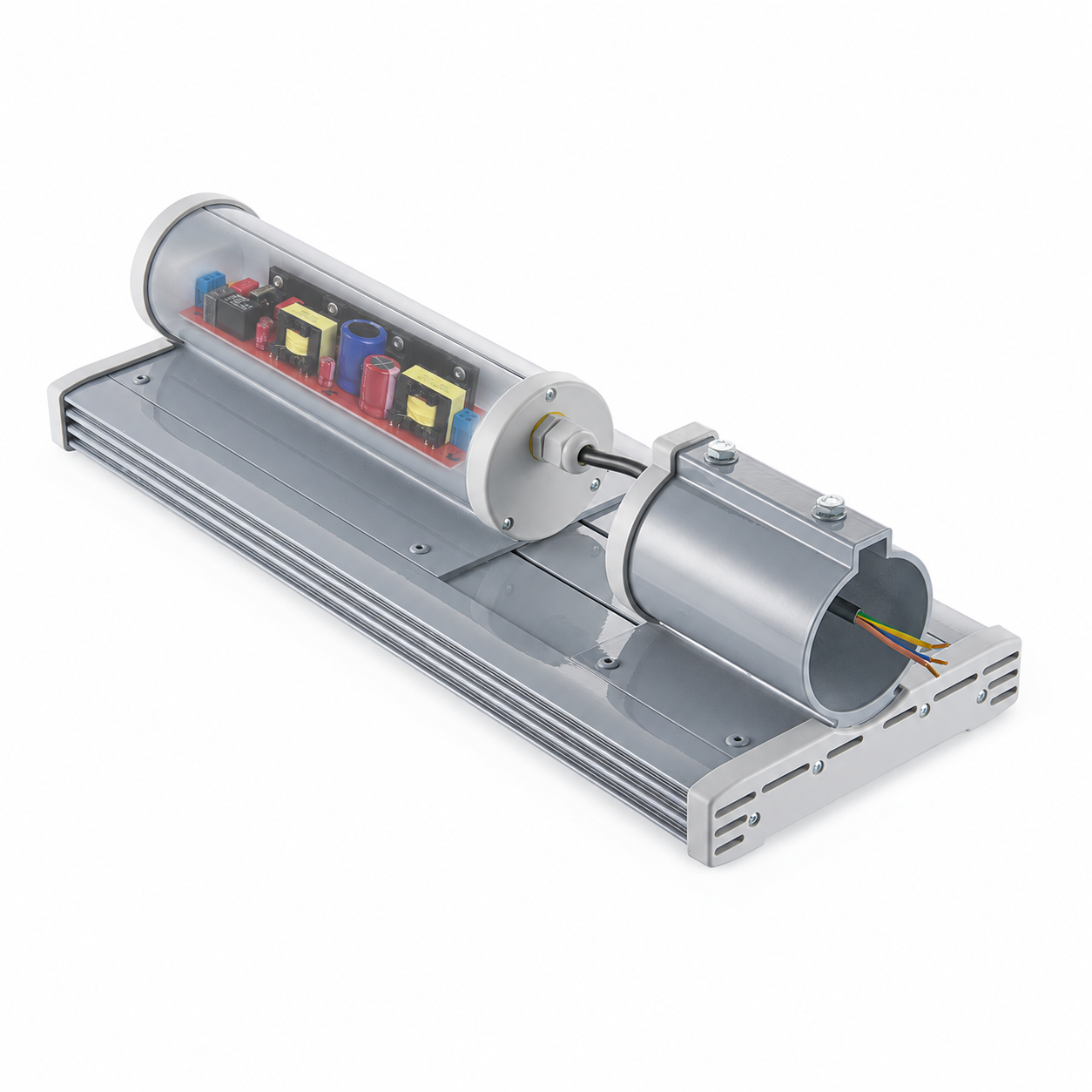

КОНСТРУКЦИЯ И УСТАНОВКА
Надеть на консоль.
Зафиксировать на трубе.
СОЮЗ 22 устанавливается на трубчатую консоль опоры. Для настенного монтажа нужен отдельный консольный кронштейн.
Ø 45–60 мм
Наружный диаметр трубы
в месте посадки светильника
Перед подбором измерьте наружный диаметр трубы и сверьте место установки с чертежом выбранной модели.
Светильник надевается на трубу и закрепляется болтами. В креплении предусмотрены стальные резьбовые заклёпки.
Алюминиевый профиль отводит тепло от светодиодного модуля. Отсек драйвера отделён воздушным промежутком — это уменьшает взаимный нагрев.
РАЗМЕРЫ И МАССА
Что учесть при установке на опору
У мощных моделей корпус длиннее и тяжелее. Перед заменой сверьте габариты и массу с возможностями существующей консоли.
| Модель | Световой поток | Габариты, мм | Масса |
|---|---|---|---|
| СОЮЗ 22-100/4-67100 Вт · КСС Ш | 15 131 лм | 427 × 165 × 113 | 3,6 кг |
| СОЮЗ 22-160/4-67160 Вт · КСС Ш | 21 615 лм | 707 × 165 × 113 | 6,0 кг |
| СОЮЗ 22-210/4-67210 Вт · КСС Ш | 30 262 лм | 847 × 165 × 113 | 7,1 кг |
Чертёж выбранной модели — в её карточке. Технические паспорта →
НАДЁЖНОСТЬ ИЗНУТРИ

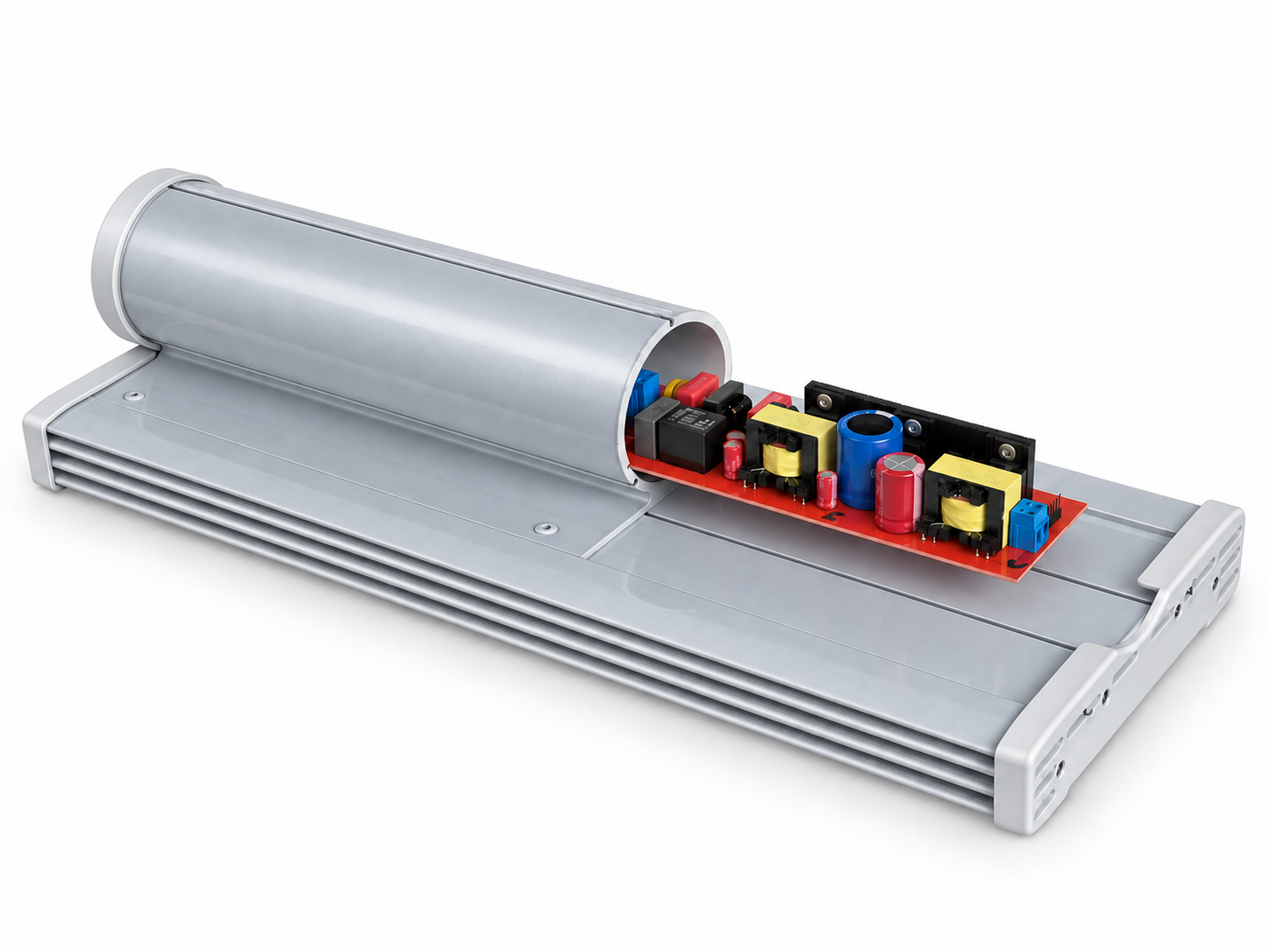

Двухкаскадный драйвер.
Три вида защиты.
Источник питания расположен в отдельном цилиндрическом отсеке над светодиодным модулем. Он не только питает светильник, но и защищает его при нештатных условиях.
до 600 В
От повышенного напряжения
Комбинированная двухуровневая защита светильника.
до 10 кВ
От импульсных помех
Защита от кратковременных импульсов длительностью до 50 мкс.
От перегрева
Аварийное отключение драйвера при перегреве.
165–275 В AC
Рабочий диапазон питания.
600 В — предел заявленной защиты, не рабочее напряжение.
Показано на примере СОЮЗ 22-210/4-67 ↗
ЗАЩИЩЁННЫЙ КОРПУС · СТАБИЛЬНЫЙ СВЕТ
Для работы под открытым небом
Алюминиевый корпус отводит тепло, полимерное покрытие защищает поверхность, а ударопрочный поликарбонат закрывает светодиодный модуль.
IP67
Для работы под дождём, снегом и в запылённой среде.
−60…+45 °C
Климатическое исполнение УХЛ1 для круглогодичной эксплуатации.
5000 К
Белый свет. Индекс цветопередачи Ra > 80.
Менее 1%
Стабильное освещение без заметного мерцания.
100 000 часов
Светодиодные светильники для длительной эксплуатации.
5 лет
Гарантия НПО «СОЮЗ» на светильник.
ДОКАЗАТЕЛЬСТВА В РАБОТЕ
Четыре дороги.
Светильники в реальной работе.
Во всех четырёх проектах применены СОЮЗ 22-210/4-67: 210 Вт, 30 262 лм, широкая КСС Ш.
Автомагистраль в Екатеринбурге
Консольные светильники с широкой оптикой на многополосной дороге.
Смотреть проект →

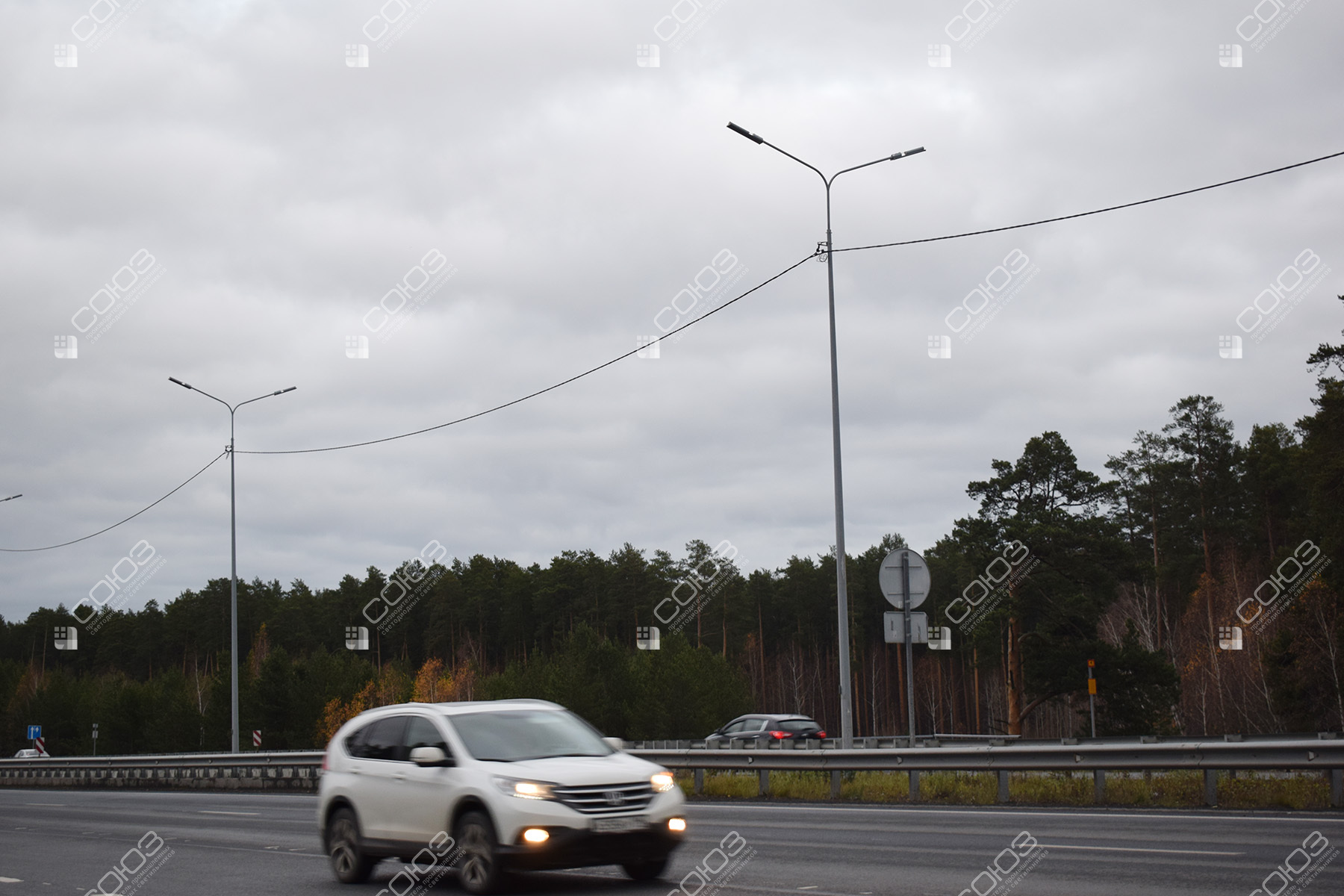

Автомагистраль в Люберцах
Установка СОЮЗ 22 на опорах вдоль проезжей части.
Смотреть проект →
Магистральные светильники
Ночное освещение дорожного полотна светильниками СОЮЗ 22.
Смотреть проект →
Екатеринбургская окружная магистраль
Работа дорожного освещения на ЕКАД.
Смотреть проект →Фотографии реализованных объектов предоставлены заказчиками.
ОТВЕТЫ ИНЖЕНЕРА
Частые вопросы о магистральном освещении
Какую мощность выбрать для дороги — 100, 160 или 210 Вт?+
Выбираем по ширине дороги, высоте и шагу опор, схеме установки и требуемому уровню освещения. Более высокая мощность даёт больший световой поток, но сама по себе не гарантирует равномерного света. Бесплатный расчёт поможет сравнить варианты.
Почему для магистрали выбирают широкую КСС?+
КСС Ш 65°/135° распределяет свет в двух плоскостях и формирует вытянутое вдоль дороги пятно. Так световой поток используется для освещения проезжей части и промежутков между опорами. Результат зависит также от установки светильника.
Можно ли заменить старые светильники, сохранив опоры?+
Да, если опоры и консоли подходят для новой установки. Светильники СОЮЗ 22 рассчитаны на трубу наружным диаметром 45–60 мм. Нужно также учесть массу и размеры модели и проверить расчётом освещение при существующем шаге опор.
Можно ли устанавливать светильники во влажных и запылённых зонах?+
Да, можно. Корпус имеет степень защиты IP67: он защищён от проникновения пыли и воды. Светильники предназначены для наружного освещения и работают при температуре от −60 до +45 °C.
Будет ли более мощный светильник лучше освещать дорогу?+
Он даст больше света, но не исправит неподходящую оптику или слишком большой шаг опор. Для дороги важно, чтобы свет распределялся равномерно, а яркие участки не чередовались с тёмными. Поэтому мощность, КСС и схему установки подбирают вместе.
Что отправить для бесплатного расчёта?+
План или схему дороги с размерами, ширину проезжей части, высоту и шаг опор, их расположение и параметры консолей. Если есть проектные требования к освещению, приложите их. Для замены полезны фотографии опор и сведения о старых светильниках.
ЕКАТЕРИНБУРГ И СВЕРДЛОВСКАЯ ОБЛАСТЬ
Магистральные светодиодные светильники от производителя
НПО «СОЮЗ» производит в Верхней Пышме дорожные светильники СОЮЗ 22 для городских улиц, магистралей, подъездных путей и транспортных развязок. В разделе представлены консольные модели 100, 160 и 210 Вт с широкой КСС Ш 65°/135° и световым потоком от 15 131 до 30 262 лм.
Для подбора освещения дороги учитываем ширину проезжей части, высоту, шаг и расположение опор, вылет консоли и направление света. Подготовим светотехнический расчёт и предложение по оборудованию. Поставляем светильники по Екатеринбургу, Свердловской области и всей России.
Другие мощности и варианты оптики — в разделе консольных светильников СОЮЗ 22. Для проектирования доступны IES-файлы и технические паспорта.
ОТ СХЕМЫ ДО ПОДБОРА ОБОРУДОВАНИЯ
Покажите вашу дорогу.
Рассчитаем её освещение.
Подберём мощность и оптику, проверим расстановку светильников и подготовим предложение по поставке.
