ПРОМЫШЛЕННОЕ ОСВЕЩЕНИЕ ОТ ПРОИЗВОДИТЕЛЯ
Четыре серии СОЮЗ для цехов, складов и ангаров. Выберите конструкцию и крепление — мощность и оптику подберём под условия вашего объекта.
30–420 Вт · IP65 / IP66 / IP67 · накладной и подвесной монтаж
СНАЧАЛА ВЫБЕРИТЕ КОНСТРУКЦИЮ
Для одного помещения могут подойти несколько серий. Сравните способ установки, диапазон мощности и оптику, затем откройте каталог с моделями и ценами.

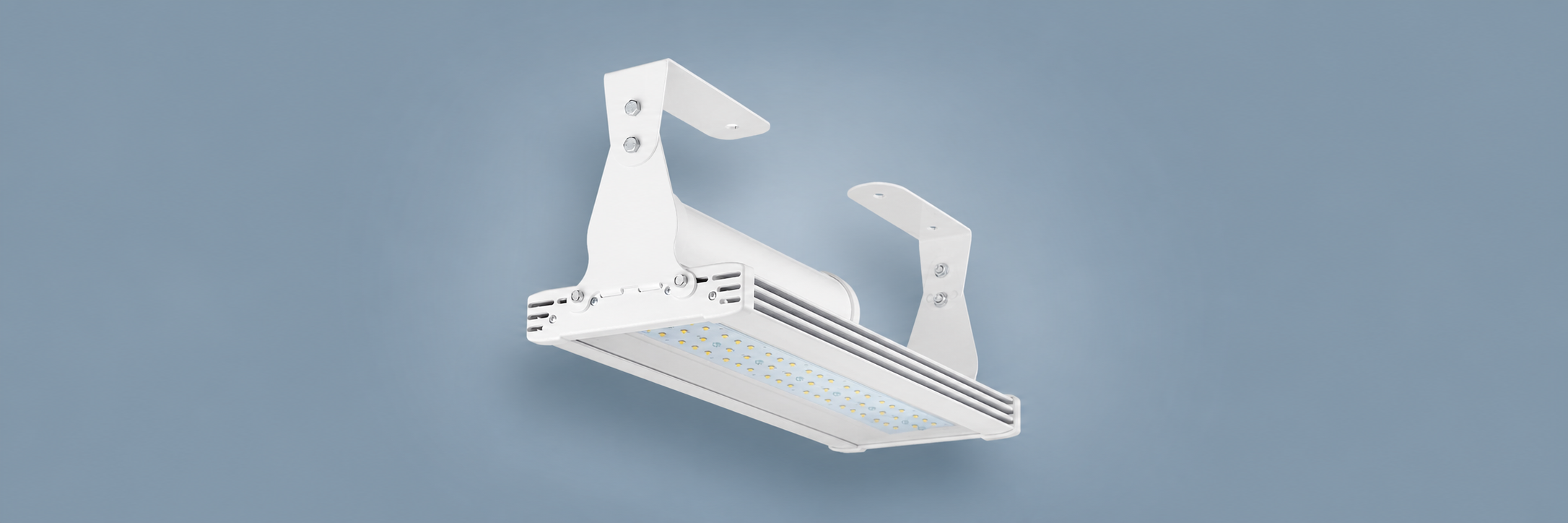

Накладной монтаж на Г-образных скобах. Основное положение — светом вниз. Ещё два фиксированных положения позволяют наклонить корпус на 30° вправо или влево.
Для общего освещения цехов и складов с креплением к потолку или несущим конструкциям.

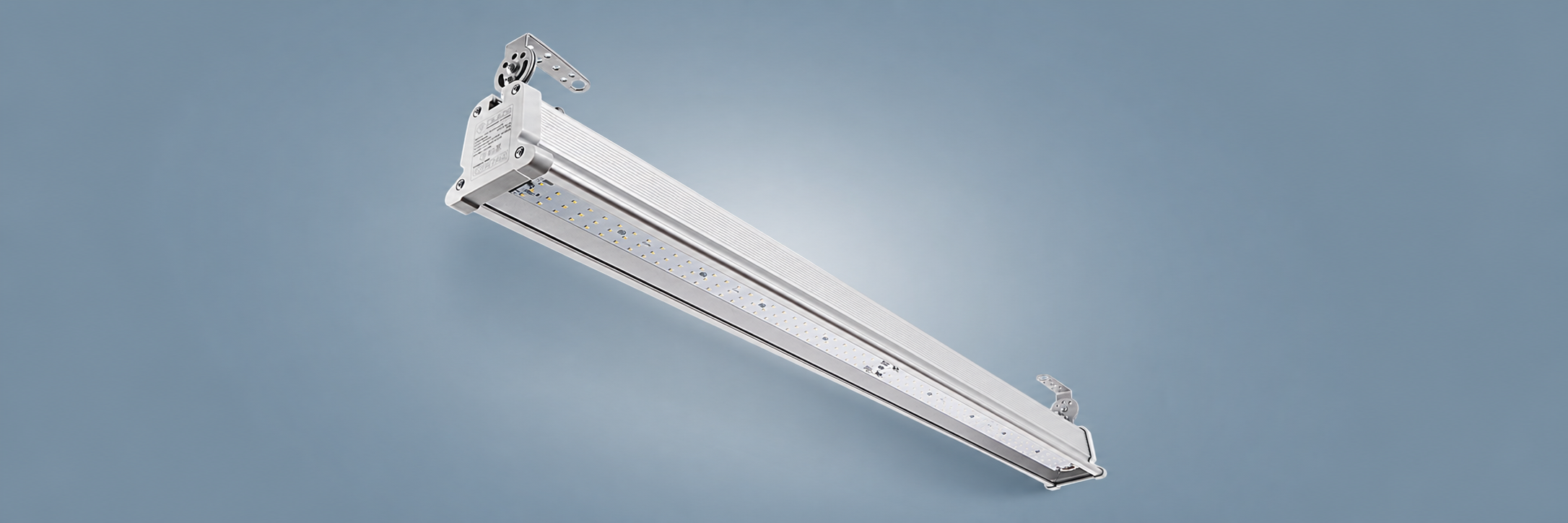

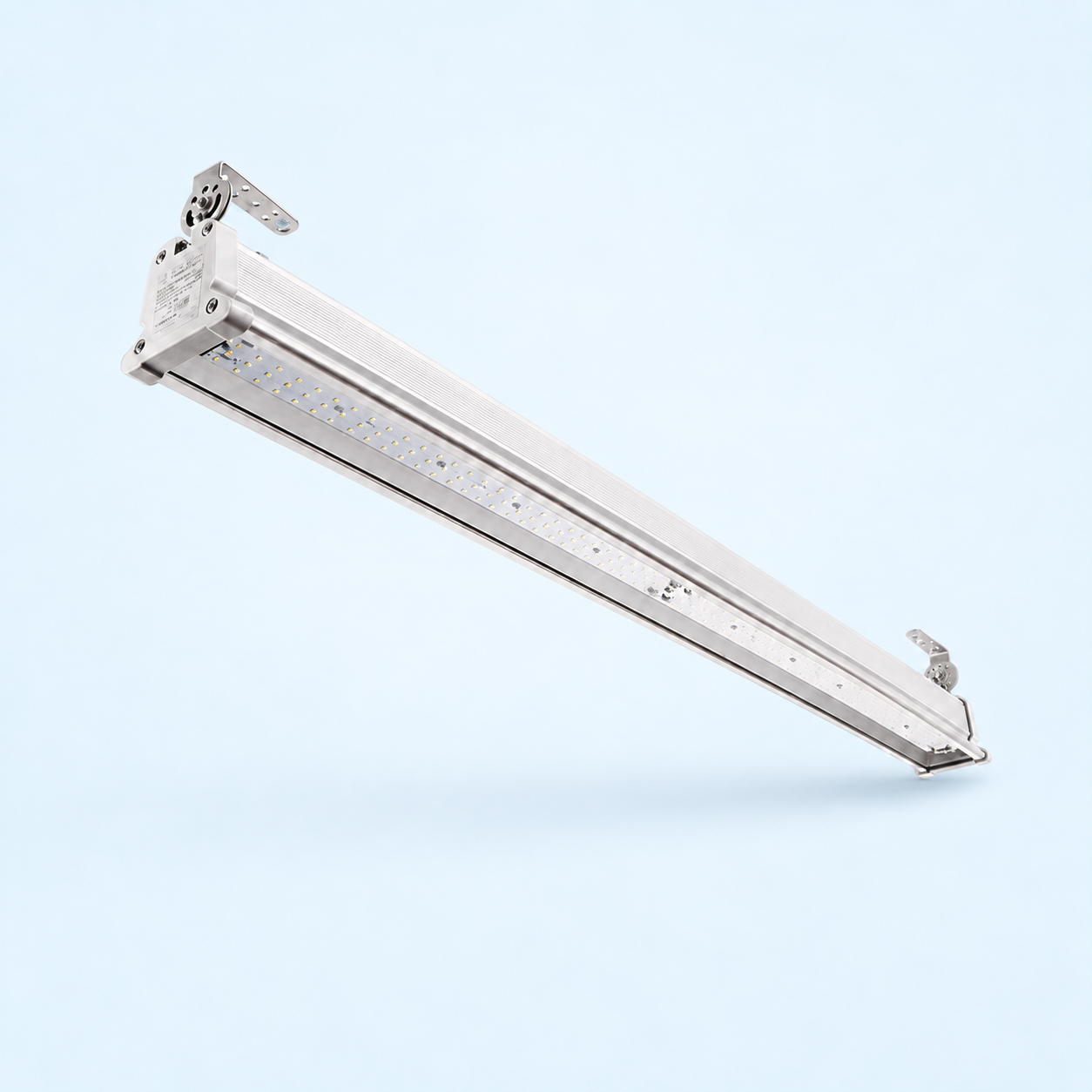

Накладные светильники IP67 →Вытянутый профиль для рядного размещения. После установки Г-образных скоб корпус можно повернуть на нужный угол и зафиксировать выбранный наклон.
Более доступная по стоимости линейка. Есть исполнения с прозрачным, матовым и призматическим стеклом.
Линейные светильники IP65 →Литой алюминиевый корпус, драйвер Mean Well и подвес за центральную точку. Компактная конструкция для мощного промышленного света.
Для подвесного освещения, когда предпочтителен круглый корпус и крепление за одну точку.

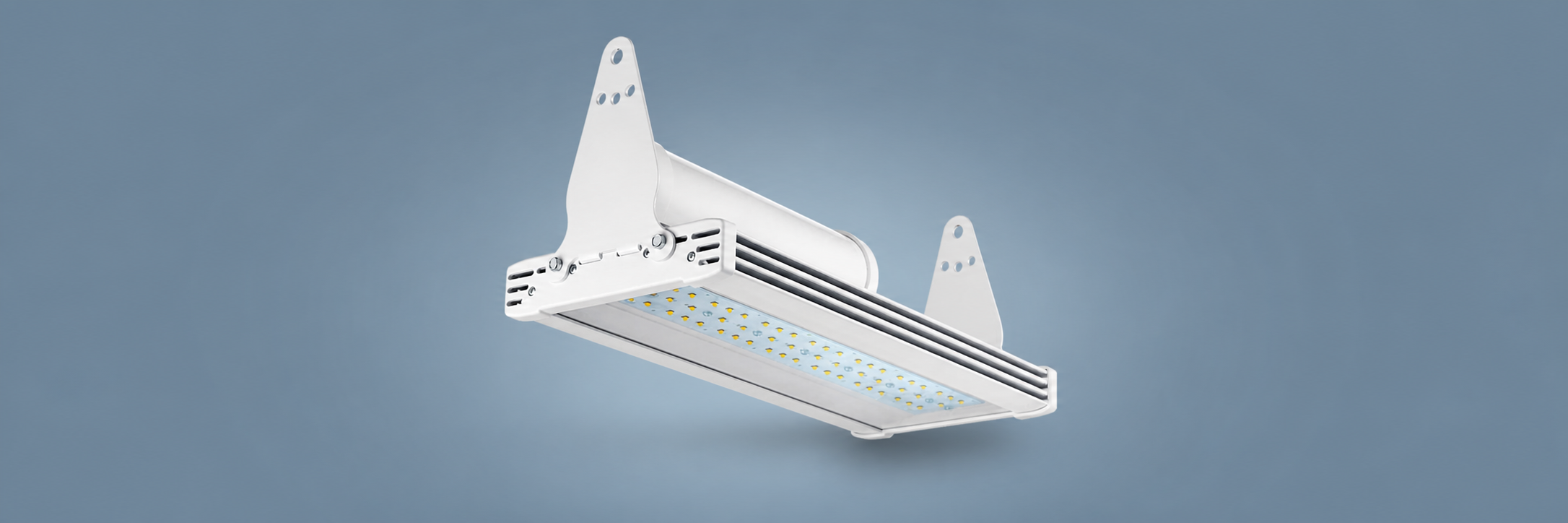

Подвесные светильники IP66 →Тот же светильник, что и СОЮЗ 24, с идентичными световыми характеристиками, но без Г-образных скоб в комплекте. Предназначен для подвеса в двух точках.
Широкий выбор мощности и оптики, включая концентрированный свет с углом 25°.
Подвесные светильники IP67 →СРАВНИТЕ ПЕРЕД ВЫБОРОМ
У каждой серии свои крепления, оптика и рабочие характеристики. Сравнение помогает сузить выбор ещё до просмотра отдельных моделей.
| Параметр | СОЮЗ 24НАКЛАДНЫЕ | СОЮЗ 34ЛИНЕЙНЫЕ | СОЮЗ 41КРУГЛЫЕ ПОДВЕСНЫЕ | СОЮЗ 21ПОДВЕСНЫЕ |
|---|---|---|---|---|
| Крепление и регулировка | Г-образные скобы: светом вниз или с наклоном на 30° вправо / влево | Г-образные скобы с поворотом корпуса и фиксацией наклона | Одна точка подвеса | Подвес в двух точках; Г-образные скобы не входят в комплект |
| Мощность | 80–420 Вт | 30–200 Вт | 200–320 Вт | 80–420 Вт |
| Угол излучения | 120° / 60° / 25° | 90° | 120° / 90° / 60° | 120° / 60° / 25° |
| Рабочая температура | −60…+45 °C | −60…+45 °C | −40…+50 °C | −60…+45 °C |
| Защита корпуса | IP67 | IP65 | IP66 | IP67 |
СОЮЗ 24 и СОЮЗ 21 имеют одинаковую техническую платформу и идентичные световые характеристики. Они отличаются только комплектацией: СОЮЗ 24 поставляется с Г-образными скобами для накладного монтажа, СОЮЗ 21 — без них, для подвесной установки. Если нужна регулировка наклона корпуса на произвольно выбранный угол, такая возможность есть у линейной серии СОЮЗ 34.
ПОДБОР БЕЗ ОШИБОК
Важен не только световой поток одного светильника, но и результат на рабочих поверхностях: освещённость, равномерность и отсутствие мешающей яркости.
Определите высоту и точки установки. Накладной монтаж, подвес и возможность регулировки наклона выбирают с учётом конструкции конкретной серии.
Мощность и световой поток важны вместе со светораспределением. КСС — кривая силы света — показывает, как свет распределяется по направлениям.
Пыль, влага, температура, способ уборки и особенности производства. Степень IP оценивают вместе с остальными требованиями объекта.
Сравните не только цену одной модели, но и количество светильников, расход электроэнергии, крепления и монтаж.
Получите варианты с одинаковой требуемой освещённостью и понятной разницей в стоимости.
РАЗНЫЕ ПОМЕЩЕНИЯ — РАЗНЫЕ СВЕТОВЫЕ ЗАДАЧИ
Расположение станков, точность операций, тени от оборудования и отражения от поверхностей влияют на схему размещения светильников.
Свет должен попадать в проходы и на зону работы с товаром. Высота стеллажей и ширина проходов помогают выбрать угол излучения.
Высота подвеса, балки и крановое оборудование учитываются при выборе мощности, оптики и доступных точек установки.
Название помещения само по себе не определяет серию: подходящее решение можно собрать на разных светильниках и сравнить по расчёту.
СВЕТИЛЬНИКИ СОЮЗ ПРОИЗВОДИМ САМИ
НПО «СОЮЗ» производит промышленные светодиодные светильники в Верхней Пышме, рядом с Екатеринбургом. Помогаем сравнить серии, подобрать исполнение и подготовить светотехническое решение.
Посмотреть производство →ДОКАЗАТЕЛЬСТВА В РАБОТЕ
Светильники СОЮЗ работают в механических цехах, ангарах и складских помещениях. В проектах — установленные модели и фотографии действующего освещения.
СОЮЗ 34-100/1-65 · 100 Вт
СОЮЗ 34-200/1-65 · 200 Вт
СОЮЗ 34-100/1-65 · 100 Вт
СОЮЗ 24-100/1-67 · 100 Вт
СОЮЗ 24-210/1-67 · 210 Вт
СОЮЗ 34-100/1-65 (МС) · 100 Вт
ОТВЕТЫ ИНЖЕНЕРА
Да. Несколько линеек могут обеспечить нужную освещённость. Сначала учитывают монтажную высоту, расстановку оборудования и условия эксплуатации, затем сравнивают варианты по равномерности света, количеству светильников и общей стоимости.
СОЮЗ 24 и СОЮЗ 21 — светильники на одной и той же технической платформе, с идентичными световыми характеристиками. Единственное различие — наличие Г-образных скоб в комплекте СОЮЗ 24. Они позволяют закрепить светильник непосредственно на поверхности в одном из трёх положений: светом строго вниз либо с наклоном на 30° вправо или влево. СОЮЗ 21 поставляется без этих скоб и предназначен для подвеса в двух точках.
Линейка СОЮЗ 34 имеет другую конструкцию профиля и более низкую себестоимость изготовления. Её ресурс — 80 000 часов, степень защиты — IP65. Выбирать её стоит, если оптика, световой поток, крепление и условия работы соответствуют требованиям помещения.
Да, для большинства цехов, складов и ангаров IP65 достаточно. Корпус полностью защищён от проникновения пыли и выдерживает воздействие водяных струй с разных направлений. Это надёжная защита для обычных условий промышленного помещения, а не только для сухого и чистого пространства. Подходящую модель выбирают по мощности, светораспределению и рабочей температуре.
КСС — кривая силы света — техническое описание того, как светильник распределяет свет: в каких направлениях светит сильнее, а в каких слабее. Угол излучения — простой ориентир для покупателя: насколько широким будет световой пучок. Например, 120° — широкий свет, а 25° — более узкий и концентрированный. Для точного расчёта инженер использует полную КСС: она позволяет оценить освещённость и равномерность света на объекте.
План помещения с размерами, высоту монтажа, расположение оборудования или стеллажей и требования к освещённости. Полезны фотографии, сведения о температуре и влажности, а также ограничения по креплению и бюджету.
ЕКАТЕРИНБУРГ И СВЕРДЛОВСКАЯ ОБЛАСТЬ
НПО «СОЮЗ» выпускает промышленные светодиодные светильники для общего и рабочего освещения производственных помещений. В каталоге — четыре серии мощностью от 30 до 420 Вт: накладные СОЮЗ 24, линейные СОЮЗ 34, круглые подвесные СОЮЗ 41 и подвесные СОЮЗ 21. Доступны исполнения с защитой IP65, IP66 и IP67.
Светильники различаются конструкцией, способом монтажа, световым потоком и оптикой. Для цеха, склада или ангара можно рассчитать несколько вариантов, которые обеспечат требуемый свет, и выбрать подходящий по бюджету. На оборудование этих серий действует гарантия 5 лет.
Цены и характеристики отдельных моделей представлены в каталогах накладных IP67, линейных IP65, подвесных IP66 и подвесных IP67. Для подбора по объекту отправьте план или основные размеры помещения. Подготовим светотехнический расчёт и предложение на поставку по Екатеринбургу, Свердловской области или в другой регион России.
ПОДБЕРЁМ РЕШЕНИЕ ПОД ВАШ ОБЪЕКТ
Рассчитаем свет, предложим подходящие модели и поможем сравнить варианты по стоимости. Учитываем высоту монтажа, рабочие зоны и условия эксплуатации.
