Линейные СОЮЗ 34
30–200 Вт · IP65
Для рядов над проходами, оборудованием и рабочими местами. Алюминиевый профиль, три варианта защитного экрана.
В подборке: 50, 75, 100 и 200 Вт.
Подвесные светодиодные светильники в Екатеринбурге
Для цехов, складов, ангаров и мастерских
Свет на рабочей высоте — с креплением и оптикой под ваше помещение. Подвесные светодиодные светильники СОЮЗ помогают разместить освещение ниже кровли, над проходами, станками и зонами сборки. Выберите линейную, двухточечную или круглую конструкцию.
Сравните три серии и 12 моделей. По плану объекта подберём мощность, угол излучения, высоту установки и количество светильников.
3 сериилинейные · двухточечные · круглые
12 моделейдля быстрого выбора на странице
IP65–IP67защита по выбранной серии
5 летгарантия производителя
Выберите конструкцию
Три серии для подвесного монтажа
Подвесные СОЮЗ 21
80–420 Вт · IP67
Две точки подвеса и выбор оптики 120°, 60° или 25°. Для общего и направленного освещения производственных помещений.
В подборке: четыре исполнения 100 и 210 Вт.
Круглые СОЮЗ 41
200–320 Вт · IP66
Круглый корпус UFO, центральный рым-болт, драйвер MEAN WELL. Для высоких пролётов и больших рабочих зон.
В подборке: 200, 240, 280 и 320 Вт, угол 90°.
Ниже — 12 выбранных светильников: по четыре из каждой серии. В карточках указаны актуальные цены, наличие, характеристики и документы. Дополнительные мощности и исполнения доступны в разделах выше.
Хит
100 ВТ 16407 ЛМ 120° (Д)
Срок изготовления: 2 недели
11 100 р.
100 ВТ 15131 ЛМ 60° (Г)
Срок изготовления: 2 недели
13 300 р.
Хит
210 ВТ 32814 ЛМ 120° (Д)
Срок изготовления: 2 недели
21 250 р.
210 ВТ 30262 ЛМ 25° (К)
Срок изготовления: 2 недели
26 000 р.
Хит
200 ВТ 30506 ЛМ 90° (Д)
На складе: 110 шт.
15 900 р.
Хит
100 ВТ 15253 ЛМ 90° (Д)
На складе: 231 шт.
7 950 р.
75 ВТ 12126 ЛМ 90° (Д)
Срок изготовления: 2 недели
7 800 р.
50 ВТ 6960 ЛМ 90° (Д)
Срок изготовления: 2 недели
6 850 р.
Хит
200 ВТ 32738 ЛМ 90°
Срок изготовления: 2 недели
26 100 р.
Хит
240 ВТ 37533 ЛМ 90°
Срок изготовления: 2 недели
27 500 р.
Хит
280 ВТ 44818 ЛМ 90°
Срок изготовления: 2 недели
30 500 р.
Хит
320 ВТ 49761 ЛМ 90°
Срок изготовления: 2 недели
31 900 р.
Отличия, которые влияют на выбор
Какой подвесной светильник подойдёт вашему объекту
Способ монтажа объединяет три серии, но конструкция, оптика и доступные мощности у них разные. Начните с расположения рабочих зон и допустимых точек подвеса.
| Критерий | СОЮЗ 34 | СОЮЗ 21 | СОЮЗ 41 |
|---|---|---|---|
| Конструкция | Узкий линейный профиль | Профильный корпус, подвес в двух точках | Круглый литой корпус UFO |
| Мощности серии | 30, 50, 75, 100, 200 Вт | 80, 100, 160, 210, 320, 420 Вт | 200, 240, 280, 320 Вт |
| Угол излучения | 90° | 120°, 60°, 25° | 120°, 90°, 60° |
| Степень защиты | IP65 | IP67 | IP66 |
| Подвесное крепление | За штатные скобы | Две точки для троса или цепи | Центральный рым-болт; карабин в комплекте |
| Когда рассмотреть | Ряды над проходами, оборудованием, рабочими местами | Общий свет и задачи с выбором широкой или узкой оптики | Высокие пролёты и площадки, где удобен подвес за одну точку |
Правильный выбор определяется расчётом. Форма корпуса и число ватт не показывают, сколько света получится на рабочей поверхности. Учитываются световой поток, КСС, высота, шаг установки и препятствия на пути света.
Линейные СОЮЗ 34
Удобны для рядового размещения. Алюминиевый профиль отводит тепло по длине корпуса. Светодиоды Samsung и встроенная электроника образуют готовый светильник для общего освещения.
В подборке показаны модели с прозрачным экраном. В полном разделе также есть матовые и призматические исполнения. Матовый экран скрывает отдельные светодиодные точки — это полезно, когда прибор расположен ближе к уровню взгляда.
Подвесные СОЮЗ 21
Три варианта оптики в защищённом корпусе IP67. Светодиоды CREE, алюминиевый теплоотвод и две точки крепления. Корпус располагается горизонтально, светом вниз.
Широкий угол 120° выбирают для общего освещения открытых зон. Исполнения 60° и 25° позволяют сосредоточить поток на нужной площади. Узкий луч требует особенно внимательной проверки расстановки.
Круглые СОЮЗ 41
Высокий поток и одна центральная точка подвеса. Литой ребристый корпус отводит тепло; используются светодиоды Lumileds и драйвер MEAN WELL.
На странице представлены четыре мощности с углом 90°. В каталоге доступны также 120° и 60°. Управление DALI и дополнительная защита УЗИП-М выбираются при заказе; базовая цена относится к исполнению без этих опций.
Характеристики выбранных исполнений
Сравните 12 моделей по световому потоку и углу
У линейных моделей в этой таблице прозрачный экран. Все четыре круглых светильника имеют оптику 90°. Для СОЮЗ 21 подобраны мощности 100 и 210 Вт с разной шириной светового пучка.
| Модель | Мощность | Световой поток | Угол излучения | Защита |
|---|---|---|---|---|
| СОЮЗ 34-50/1-65 | 50 Вт | 6 960 лм | 90° | IP65 |
| СОЮЗ 34-75/1-65 | 75 Вт | 12 126 лм | 90° | IP65 |
| СОЮЗ 34-100/1-65 | 100 Вт | 15 253 лм | 90° | IP65 |
| СОЮЗ 34-200/1-65 | 200 Вт | 30 506 лм | 90° | IP65 |
| СОЮЗ 21-100/1-67 | 100 Вт | 16 407 лм | 120° | IP67 |
| СОЮЗ 21-100/2-67 | 100 Вт | 15 131 лм | 60° | IP67 |
| СОЮЗ 21-210/1-67 | 210 Вт | 32 814 лм | 120° | IP67 |
| СОЮЗ 21-210/3-67 | 210 Вт | 30 262 лм | 25° | IP67 |
| СОЮЗ 41-200/5-66 | 200 Вт | 32 738 лм | 90° | IP66 |
| СОЮЗ 41-240/5-66 | 240 Вт | 37 533 лм | 90° | IP66 |
| СОЮЗ 41-280/5-66 | 280 Вт | 44 818 лм | 90° | IP66 |
| СОЮЗ 41-320/5-66 | 320 Вт | 49 761 лм | 90° | IP66 |
Сравниваются конкретные исполнения из карточек выше. Другой экран, мощность или оптика могут изменить характеристики.
Подвесной монтаж
Светильники на тросах и цепях: что учесть до заказа
Подвес позволяет вывести приборы на проектную высоту под перекрытием или фермами. Это удобно, когда кровля находится высоко, а освещать нужно проходы, оборудование и рабочие поверхности ниже.
СОЮЗ 34: за скобы
Для подвеса используют штатные крепления. У выбранных моделей 50–100 Вт скобы поворотные; у модели 200 Вт — жёсткие, неповоротные. Исполнение 200 Вт рассчитано на потолок или подвес.
СОЮЗ 21: две точки
Трос или цепь крепят к двум предусмотренным точкам. Это позволяет выставить корпус горизонтально и направить свет вниз. Длину подвеса выбирают с учётом оборудования, кранов и перемещения грузов.
СОЮЗ 41: рым-болт
Круглый корпус подвешивают за центральный рым-болт. Монтажный карабин входит в комплект. Такая конструкция удобна при организации отдельных точек света над рабочими зонами.
Места крепления к зданию, длину тросов или цепей и состав монтажного комплекта согласуют под объект. Электрический кабель подводят без механической нагрузки на соединение. Монтаж и подключение выполняют по техническому паспорту выбранной модели.
Электроника СОЮЗ 21 и СОЮЗ 34
Двухкаскадный драйвер. Три вида защиты
В выбранных моделях СОЮЗ 21 и СОЮЗ 34 источники питания встроены в корпус. В линейной модели 200 Вт установлены два двухкаскадных драйвера.
До 600 ВЗащита от повышенного напряжения.
До 10 кВЗащита от импульсных помех длительностью до 50 мкс.
При перегревеЗащитное отключение драйвера.
Рабочее питание — 165–275 В AC. Предел защиты не является рабочим напряжением. В СОЮЗ 41 применяется отдельное решение на драйвере MEAN WELL; его исполнение и дополнительные опции указаны в карточках.
Светильники СОЮЗ на объектах
Ангар, автомастерская и сборочный цех
Посмотрите фотографии выполненного освещения и условия на объектах. Внутри проектов — дополнительные снимки и описание задач.

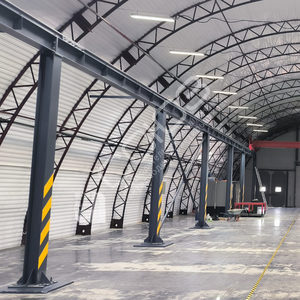

Ангар в Краснодаре
Протяжённый пролёт, металлические фермы и мостовые краны. Освещение распределено по длине рабочей площадки.

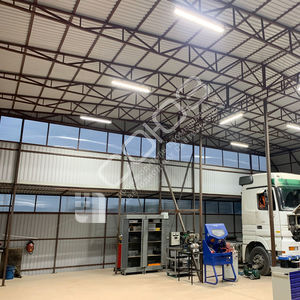

Автомастерская в Москве
Рабочее пространство для обслуживания грузовой техники. Линейные светильники над зонами ремонта.

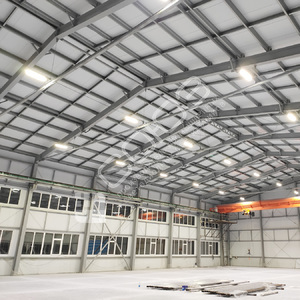

Сборочный цех 44 × 28 м
Реализованный объект в Санкт-Петербурге. Посмотрите размещение света в большом производственном помещении.
Основания выбрать СОЮЗ
От подбора оборудования до поддержки после поставки
Собственное производство
Производим светильники с 2009 года. Автоматический монтаж SMD-компонентов и собственная лаборатория с интегрирующей сферой позволяют контролировать продукцию.
Документы для проекта
В карточках доступны характеристики и спецификации. Для расчёта размещения подготовлены IES-файлы; сертификаты и декларации собраны на отдельной странице.
Гарантия 5 лет
Гарантия производителя на все выбранные модели. Паспорт и маркировка помогают точно определить исполнение и обратиться по вопросам эксплуатации.
Подбор по вашему объекту
Получите расчёт, схему размещения и предложение
Пришлите план помещения или эскиз с размерами. Укажите высоту потолка и предполагаемую высоту подвеса, расположение стеллажей, станков, кранов и рабочих мест. Добавьте фотографии и требования к освещению, если они уже определены.
1. Выбираем серию
Сопоставляем планировку, крепление, условия среды и нужное распределение света.
2. Проверяем результат
Считаем количество, шаг установки, освещённость и равномерность на рабочих поверхностях.
3. Готовим поставку
Согласуем модели, оптику, комплектность, цену и срок отгрузки. Для СОЮЗ 41 отдельно указываем нужные опции.
Проектировщикам доступны IES-файлы и технические паспорта. Если известны только размеры и назначение помещения, начните с заявки — поможем определить исходные данные.
Вопросы о подвесных светильниках
Чем подвесной светильник отличается от накладного?
Подвесной размещают на некотором расстоянии от основания, используя предусмотренные крепления и подходящие тросы или цепи. Высоту выбирают под рабочую задачу. Накладной устанавливают непосредственно на основание. У ряда моделей СОЮЗ 34 доступны оба способа.
Что выбрать: линейный светильник или круглый UFO?
Линейную конструкцию удобно размещать рядами над проходами и оборудованием. Круглая модель СОЮЗ 41 даёт высокий поток и подвешивается за центральный рым-болт. Сравнивают не только форму, но и КСС, количество приборов, высоту и равномерность света.
Какой светильник подойдёт для высокого потолка?
Нужны высота установки над рабочей плоскостью, требуемая освещённость и план помещения. Большая мощность сама по себе не решает задачу: важны угол излучения и расположение приборов. В СОЮЗ 21 есть оптика 25° и 60°, в СОЮЗ 41 — 60° и 90°; подходящее исполнение проверяют расчётом.
Есть ли подвесные светильники 200 Вт?
Да: линейный СОЮЗ 34-200/1-65 и круглый СОЮЗ 41-200/5-66 представлены в подборке. Они отличаются корпусом, креплением, световым потоком и защитой. У серии СОЮЗ 21 ближайшая представленная мощность — 210 Вт.
Можно ли заказать регулирование яркости?
Для СОЮЗ 41 предусмотрено исполнение с DALI. Оно заказывается отдельно, как и дополнительная защита УЗИП-М. Требования к управлению нужно указать в заявке до согласования спецификации.
Как узнать стоимость освещения всего помещения?
Цена оборудования зависит от моделей, количества и комплектации. Актуальная цена каждого прибора есть в карточке. Для предложения на объект пришлите план или готовую спецификацию, город доставки и желаемый срок поставки.
Купить подвесные светильники в Екатеринбурге
НПО «СОЮЗ» поможет выбрать оборудование для вашего объекта и согласовать поставку в Екатеринбург и Свердловскую область. Подберём серию, мощность, оптику и крепление, подготовим предложение по количеству и сроку поставки.
Обсудить проект: +7 (343) 302-10-27. В заявке укажите размеры помещения, высоту установки и характер работ.
