Консольные светодиодные светильники в Екатеринбурге

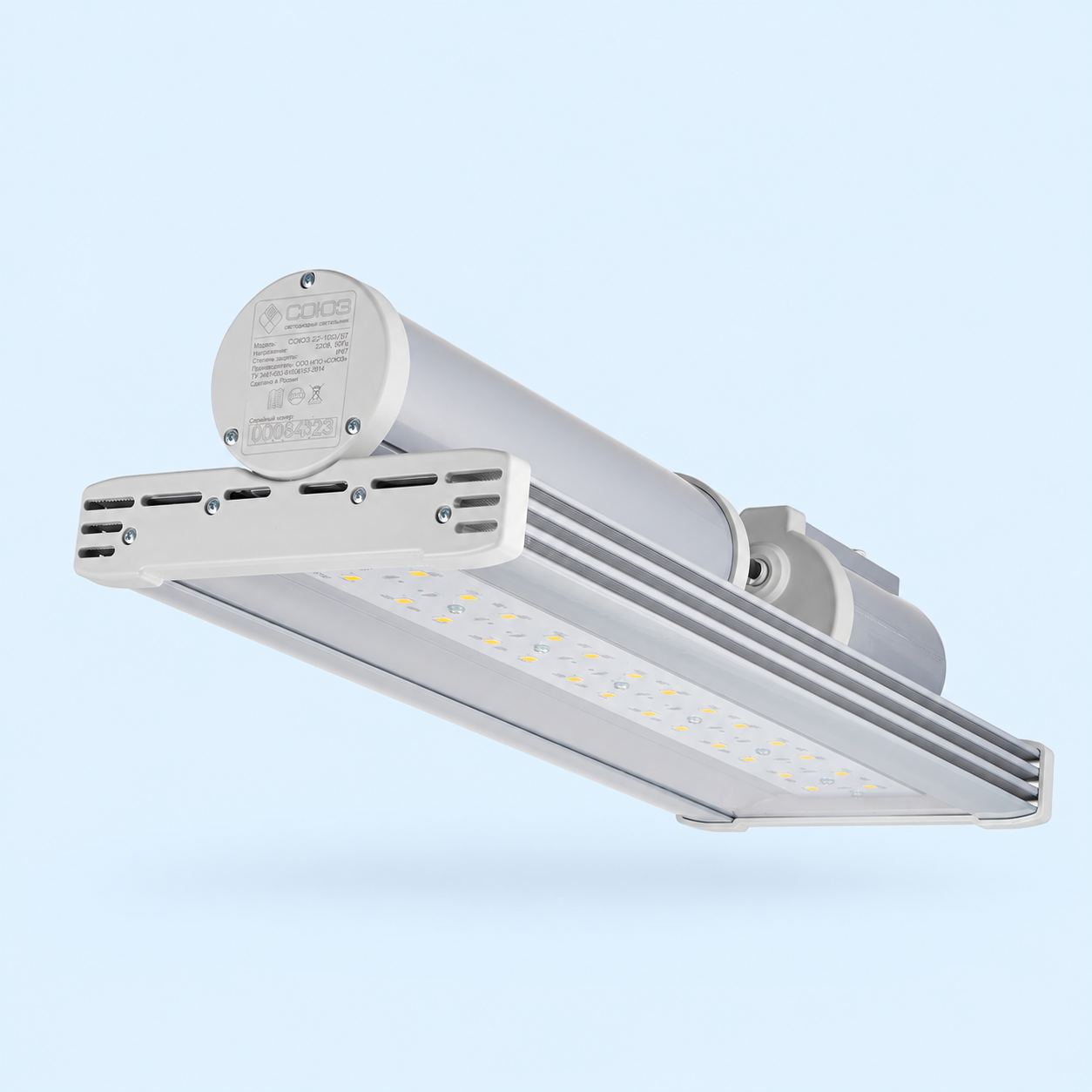

СОЮЗ 22 · КОНСОЛЬНОЕ КРЕПЛЕНИЕ
Консольные светильники.
Под вашу опору.
15 моделей для установки на опоры и кронштейны. Пять мощностей от 40 до 210 Вт, три варианта КСС и крепление на трубу диаметром 45–60 мм.
Световой поток от 5 624 до 32 814 лм.
Алюминиевый корпус · IP67 · гарантия 5 лет.
15 моделейпять мощностей × три КСС
40–210 Втот небольшой площадки до территории предприятия
Ø 45–60 ммнаружный диаметр консольной трубы
IP67защита от пыли и воды
5 летгарантия производителя
ВЫБОР ВНУТРИ ОДНОЙ ЛИНЕЙКИ
Одна конструкция.
Пятнадцать вариантов света.
Мощность определяет световой поток, оптика — его распределение. Крепление остаётся консольным у всех моделей серии СОЮЗ 22.
40 Втдо 6 099 лмД · Г · Ш →80 Втдо 11 719 лмД · Г · Ш →100 Втдо 16 407 лмД · Г · Ш →160 Втдо 23 438 лмД · Г · Ш →210 Втдо 32 814 лмД · Г · Ш →
Все 15 моделей — ниже
Перейти к моделям ↓Сравните мощность, КСС, световой поток и цену.
40 ВТ 6099 ЛМ 120° (Д)
Срок изготовления: 2 недели
7 850 р.
40 ВТ 5624 ЛМ 60° (Г)
Срок изготовления: 2 недели
8 700 р.
40 ВТ 5624 ЛМ 65°/135°(Ш)
Срок изготовления: 2 недели
8 350 р.
80 ВТ 11719 ЛМ 120° (Д)
Срок изготовления: 2 недели
9 450 р.
80 ВТ 10808 ЛМ 60° (Г)
Срок изготовления: 2 недели
11 200 р.
80 ВТ 10808 ЛМ 65°/135°(Ш)
Срок изготовления: 2 недели
10 800 р.
100 ВТ 15131 ЛМ 60° (Г)
Срок изготовления: 2 недели
12 850 р.
Хит
100 ВТ 15131 ЛМ 65°/135°(Ш)
На складе: 9 шт.
11 900 р.
160 ВТ 23438 ЛМ 120° (Д)
Срок изготовления: 2 недели
19 150 р.
160 ВТ 21615 ЛМ 60° (Г)
Срок изготовления: 2 недели
22 450 р.
160 ВТ 21615 ЛМ 65°/135°(Ш)
Срок изготовления: 2 недели
21 100 р.
Хит
210 ВТ 32814 ЛМ 120° (Д)
Срок изготовления: 2 недели
20 700 р.
210 ВТ 30262 ЛМ 60° (Г)
Срок изготовления: 2 недели
25 450 р.
Хит
210 ВТ 30262 ЛМ 65°/135°(Ш)
Срок изготовления: 2 недели
23 200 р.
КОНСТРУКЦИЯ И УСТАНОВКА
Надеть на консоль.
Зафиксировать на трубе.
СОЮЗ 22 устанавливается на трубчатую консоль опоры. Для настенного монтажа нужен отдельный консольный кронштейн.
Ø 45–60 мм
Наружный диаметр трубы
в месте посадки светильника
Светильник надевается на трубу и закрепляется болтами. В креплении предусмотрены стальные резьбовые заклёпки.
Алюминиевый профиль отводит тепло от светодиодного модуля. Отсек драйвера отделён воздушным промежутком — это уменьшает взаимный нагрев.
НАДЁЖНОСТЬ ИЗНУТРИ
Двухкаскадный драйвер.
Три вида защиты.
Источник питания расположен в отдельном цилиндрическом отсеке над светодиодным модулем. Он не только питает светильник, но и защищает его при нештатных условиях.
до 600 В
От повышенного напряжения
Комбинированная двухуровневая защита светильника.
до 10 кВ
От импульсных помех
Защита от кратковременных импульсов длительностью до 50 мкс.
От перегрева
Аварийное отключение драйвера при перегреве.
165–275 В AC
Рабочий диапазон питания.
600 В — предел заявленной защиты, не рабочее напряжение.
Показано на примере СОЮЗ 22-100/1-67 ↗
ПОДБОР КОНСОЛЬНОЙ МОДЕЛИ
Сначала объект и геометрия, затем мощность
Уличный светильник подбирают не только по ваттам. На результат влияют высота и шаг опор, ширина дороги или площадки, требуемые люксы и форма светового пятна.
Что освещаемДорогу, двор, парковку, складскую площадку или территорию предприятия.
Высота и шаг опорОни определяют размер светового пятна и необходимый поток.
Форма территорииШирокая площадка и протяжённый проезд требуют разной КСС.
Норма освещённостиИтог проверяем расчётом в люксах и по равномерности.
Бесплатно рассчитаем уличное освещение за один рабочий деньПодберём модели, КСС, количество, высоту и схему расположения.
Получить расчётОБЩИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙКИ
СОЮЗ 22 рассчитан на круглогодичную работу на улице
Все модели построены на единой алюминиевой платформе и отличаются мощностью и оптикой. Это упрощает подбор и обслуживание оборудования на крупных объектах.
5 624–32 814 лм
Пять ступеней мощности от локального освещения до высоких опор и больших площадок.
IP67
Полная защита от пыли и надёжная работа под дождём, снегом и в условиях высокой влажности.
−60…+45 °C
Исполнение УХЛ1 для круглогодичной эксплуатации в разных регионах России.
165–275 В AC
Защита от импульсов до 10 кВ и перенапряжения до 600 В.
Труба 45–60 мм
Консольная установка на типовые опоры уличного освещения.
100 000 часов
Расчётный срок службы и гарантия производителя 5 лет.
Наглядное сравнение
Куда направится свет?
Три КСС для улицы.
Нажмите на тип КСС.
Сравните луч и световое пятно.
Световой поток одинаковыйВысота одинаковаяПоверхность одинаковая
Учебная визуализация, не расчёт конкретного светильника. Размеры и яркость показаны условно, без масштаба. Угол и распределение освещённости зависят от оптики модели.
Точная фотометрия — в IES-файлах. Подробнее о диаграммах — КСС и светораспределение →
СВЕТИЛЬНИКИ СОЮЗ ПРОИЗВОДИМ САМИ
От конструкции и сборки до проверки готового светильника
НПО «СОЮЗ» разрабатывает и выпускает промышленное светодиодное оборудование в Екатеринбурге. Контролируем комплектующие, тепловой режим, герметичность корпуса и электрические параметры.
Посмотреть наше производство →
Производство полного циклаСборка, контроль и испытания светильников на предприятии НПО «СОЮЗ»
ДОКАЗАТЕЛЬСТВА В РАБОТЕ
Консольные светильники на реальных объектах
Показываем разные задачи: автомобильные дороги, придомовые территории, открытые склады и производственные площадки.
ОТВЕТЫ ИНЖЕНЕРА
Частые вопросы о консольных светильниках
Чем консольный светильник отличается от обычного уличного?+
Главное отличие — способ установки. Консольный светильник крепится на горизонтальную или наклонную трубу опоры. Для серии СОЮЗ 22 подходит труба диаметром 45–60 мм.
Как выбрать мощность: 40, 80, 100, 160 или 210 Вт?+
Мощность зависит от высоты и шага опор, размеров территории, нормы освещённости и выбранной КСС. Надёжнее определить её светотехническим расчётом.
Какую КСС выбрать для дороги или площадки?+
КСС Д даёт широкое пятно вокруг опоры, КСС Г концентрирует поток, а КСС Ш распределяет свет вдоль протяжённого участка. Итоговый выбор зависит от геометрии объекта.
Подойдут ли светильники для существующих опор?+
Да, если наружный диаметр консольной трубы находится в диапазоне 45–60 мм. Перед заказом достаточно измерить существующую консоль.
Можно ли устанавливать светильники под открытым небом?+
Да. Корпус IP67 полностью защищён от пыли и воздействия воды, а диапазон от −60 до +45 °C рассчитан на круглогодичную эксплуатацию.
ЕКАТЕРИНБУРГ И СВЕРДЛОВСКАЯ ОБЛАСТЬ
Консольные светодиодные светильники от производителя
НПО «СОЮЗ» производит в Екатеринбурге консольные светодиодные светильники серии СОЮЗ 22 для установки на опоры и кронштейны наружного освещения. В каталоге представлены 15 моделей мощностью 40, 80, 100, 160 и 210 Вт со световым потоком от 5 624 до 32 814 лм.
Для каждой ступени мощности доступны исполнения с КСС Д 120°, КСС Г 60° и КСС Ш 65°/135°. Светильники работают от сети 220 В, имеют корпус IP67, устанавливаются на консольную трубу диаметром 45–60 мм и рассчитаны на температуру от −60 до +45 °C.
Купить консольные светильники в Екатеринбурге
Чтобы подобрать модель и получить цену, сообщите размеры объекта, высоту и расположение опор и требуемую освещённость. Инженер бесплатно рассчитает мощность, КСС, количество и схему установки. Поставляем оборудование по Екатеринбургу, Свердловской области и всей России.
Все модели собраны в каталоге выше. Для сложных объектов можно заказать светотехнический расчёт, посмотреть реализованные проекты или перейти в общий раздел уличного освещения.
ПОДБЕРЁМ СВЕТИЛЬНИКИ ПОД ВАШ ОБЪЕКТ
Пришлите план территории или основные размеры
Укажите высоту и шаг опор, размеры площадки и требуемую освещённость. Предложим мощность, КСС, количество и схему установки.
