СОЮЗ 25 выполнен на том же профиле, что накладные СОЮЗ 24 и подвесные СОЮЗ 21. Отличается способом крепления.
Встраиваемые светильники на 30 Вт
СОЮЗ 25 · ВСТРАИВАЕМЫЙ МОНТАЖ · IP67
Промышленный свет.
В плоскости потолка.
Герметичные светодиодные светильники в монтажной рамке. Для подготовленных ниш в помещениях и под навесами — с выбором мощности, оптики и напряжения питания.
21 исполнение на 220 В · семь мощностей 20–210 Вт.
Подбор по размерам ниши и задаче освещения.
20–210 Втсемь ступеней мощности
до 32 814 лмсветовой поток
IP67защита от пыли и влаги
100 000 чзаявленный срок службы
5 летгарантия производителя
30 ВТ 4066 ЛМ 120° (Д)
Аналог лампы ДРЛ 125
Срок изготовления: 2 недели
5 100 р.
30 ВТ 3749 ЛМ 60° (Г)
Аналог лампы ДРЛ 125
Срок изготовления: 2 недели
5 500 р.
30 ВТ 3749 ЛМ 25° (К)
Аналог лампы ДРЛ 125
Срок изготовления: 2 недели
5 500 р.

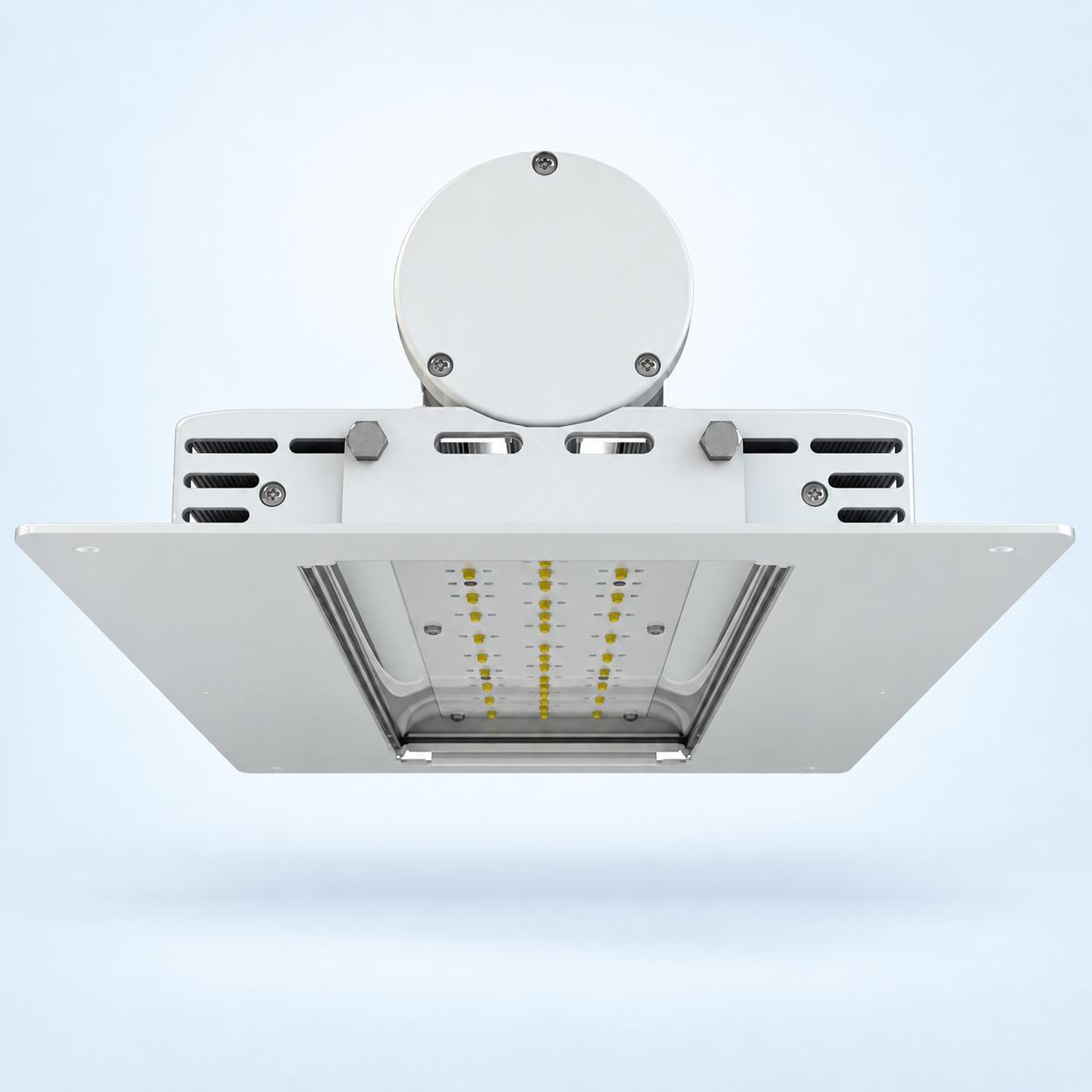

КОНСТРУКЦИЯ И УСТАНОВКА
Рамка — снаружи.
Корпус — в нише.
Светодиодный модуль установлен в белой монтажной рамке. Она перекрывает края подготовленного отверстия и крепится к основанию через отверстия по периметру.
Драйвер находится над светодиодным модулем. Воздушный промежуток между отсеками уменьшает их взаимный нагрев.
Проверьте глубину ниши, подвод кабеля, отвод тепла и несущую способность основания. Размер выреза согласуют по чертежу выбранной модели.
СЕМЬ МОЩНОСТЕЙ · ТРИ ВАРИАНТА ОПТИКИ
Сравните световой поток,
габариты и массу.
Каждая мощность представлена с КСС Д 120°, Г 60° и К 25°. При подборе учитывайте и световые характеристики, и место для установки.
| Мощность | Поток /1 120°, лм | Поток /2 и /3 60° / 25°, лм | Габариты Д × Ш × В, мм | Масса нетто, кг | Документы |
|---|---|---|---|---|---|
| 20 Вт | 2 710 | 2 500 | 180 × 236 × 101 | 1,4 | Чертёж ↗ |
| 30 Вт | 4 066 | 3 749 | 218 × 236 × 101 | 2,0 | Чертёж ↗ |
| 40 Вт | 6 099 | 5 624 | 218 × 236 × 101 | 2,0 | Чертёж ↗ |
| 80 Вт | 11 719 | 10 808 | 418 × 236 × 101 | 3,8 | Чертёж ↗ |
| 100 Вт | 16 407 | 15 131 | 488 × 236 × 101 | 4,4 | Чертёж ↗ |
| 160 Вт | 23 438 | 21 615 | 768 × 236 × 101 | 8,3 | Чертёж ↗ |
| 210 Вт | 32 814 | 30 262 | 908 × 236 × 101 | 9,3 | Чертёж ↗ |
Световой поток указан с учётом потерь на оптике и защитном стекле при Tj = 25 °C. Габариты светильника не являются размерами монтажного отверстия.
Нужен встраиваемый светильник 100 Вт?
СОЮЗ 25-100/1-67 даёт 16 407 лм при 120°. Исполнения /2 и /3 — по 15 131 лм при 60° и 25°. Размер модели /1 — 488 × 236 × 101 мм, масса — 4,4 кг.
Характеристики СОЮЗ 25, 100 Вт →ПЕРЕД ПОДГОТОВКОЙ НИШИ
Размеры рамки.
Точки крепления.
На примере СОЮЗ 25, 100 Вт: рамка 488 × 236 мм, высота светильника 101 мм. На чертеже — шесть отверстий Ø5 мм, межосевые расстояния 458 × 206 мм.
Рамка должна опираться на подготовленную конструкцию. Оставьте место для подключения и отвода тепла; минимальную глубину ниши нельзя определять только по высоте корпуса.
КСС Д · Г · К
Одна мощность.
Три способа направить свет.
Широкое распределение освещает большую площадь. Узкая оптика собирает свет на меньшем участке — выбор зависит от высоты и геометрии помещения.
120°Исполнение /1
КСС Д · косинуснаяОбщее освещение
Для открытых площадей и общего света. Шаг светильников проверяют по равномерности освещения.
60°Исполнение /2
КСС Г · глубокаяРабочая зона
Для направления света на выбранный участок с учётом высоты установки.
25°Исполнение /3
КСС К · концентрированнаяУзкое распределение
Для ограниченной зоны или подачи света с большей высоты. Расчёт помогает избежать тёмных промежутков.
Схемы условные, при одинаковой высоте; они не заменяют фотометрию светильника. Для расчёта используйте IES-файл. Подробнее о КСС →

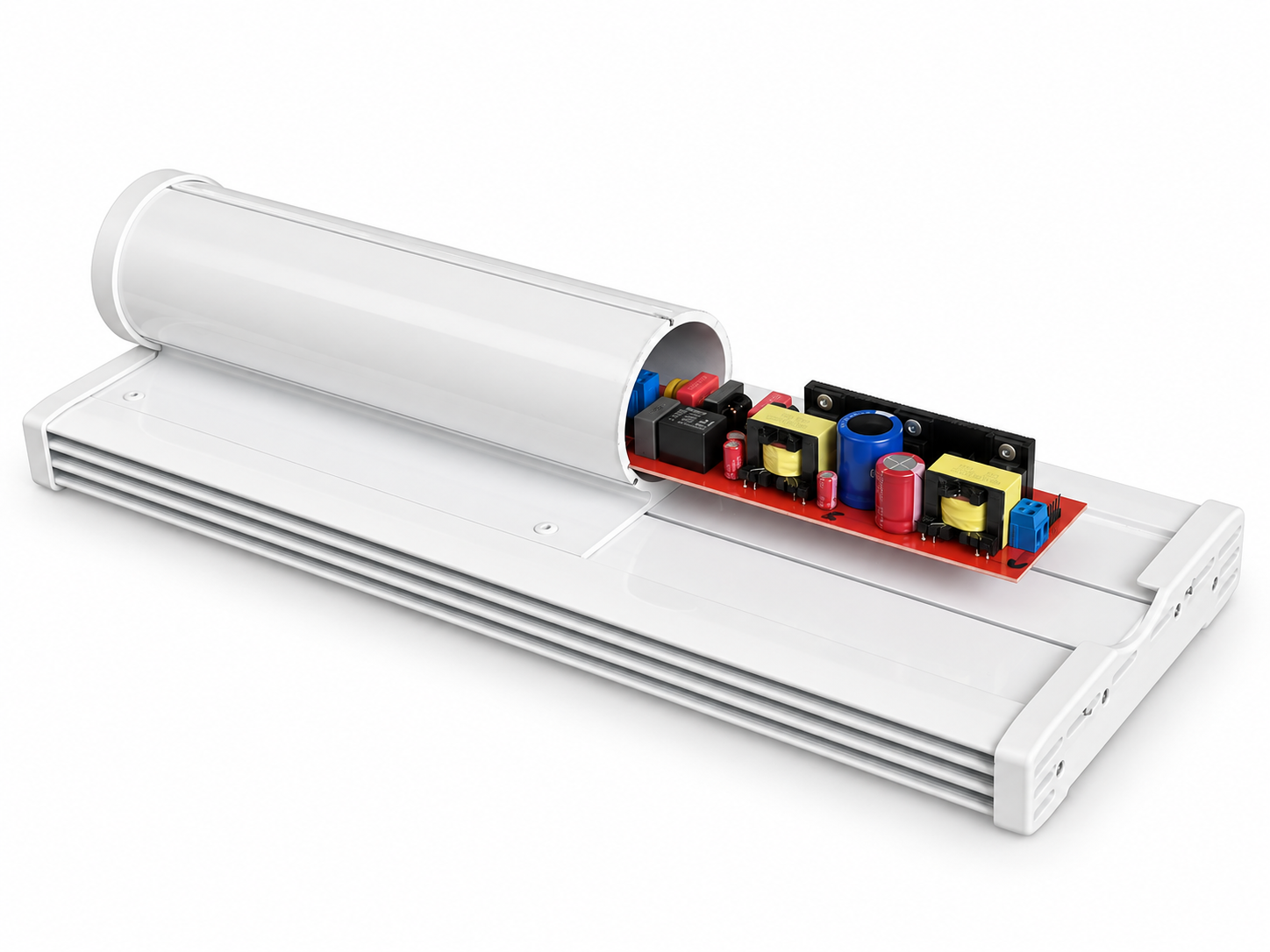

НАДЁЖНОСТЬ ИЗНУТРИ
Двухкаскадный драйвер.
Три вида защиты.

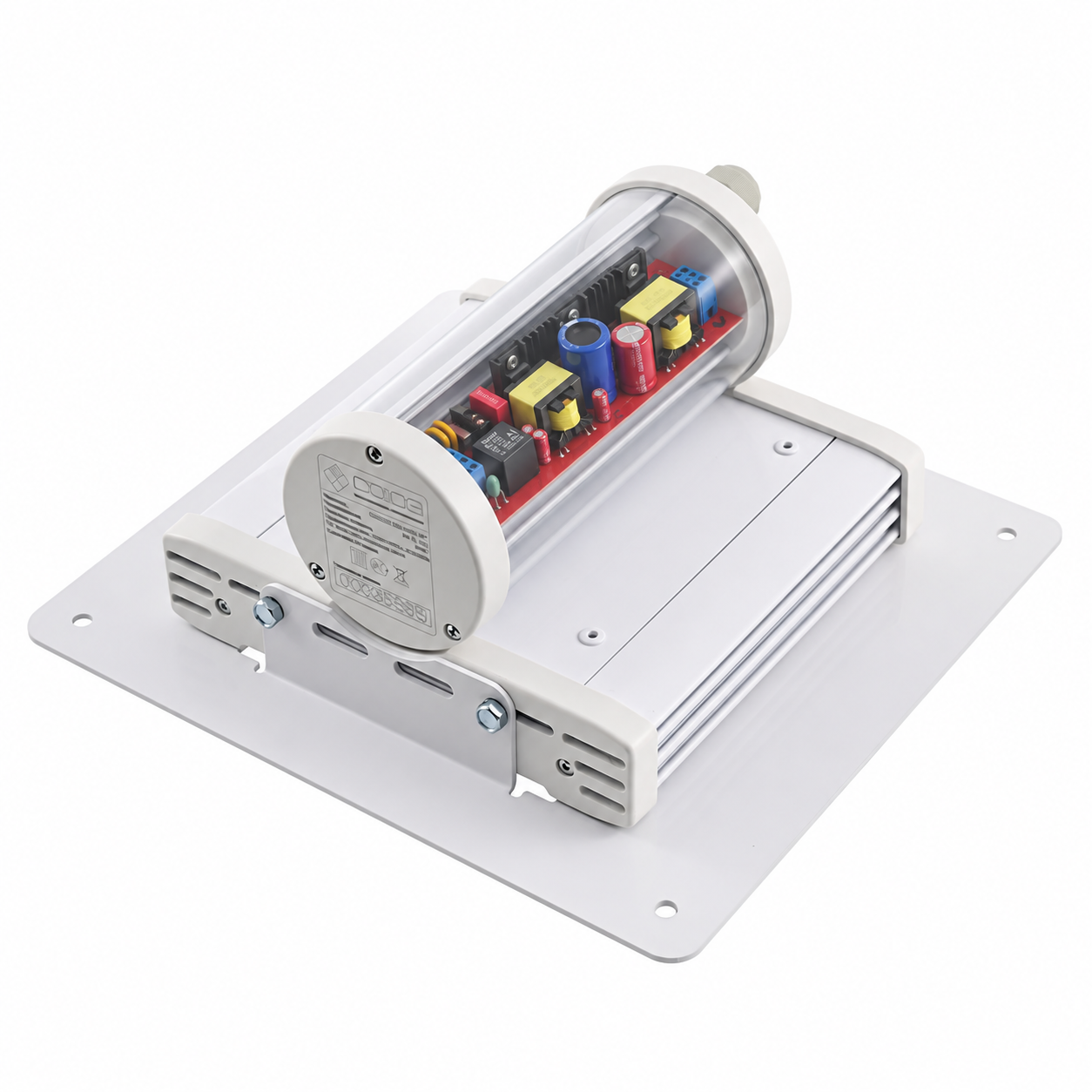

Источник питания расположен в отдельном цилиндрическом отсеке над светодиодным модулем. Он не только питает светильник, но и защищает его при нештатных условиях.
до 600 В
От повышенного напряжения
Комбинированная двухуровневая защита светильника.
до 10 кВ
От импульсных помех
Защита от кратковременных импульсов длительностью до 50 мкс.
От перегрева
Аварийное отключение драйвера при перегреве.
165–275 В AC
Рабочий диапазон питания.
600 В — предел заявленной защиты, не рабочее напряжение.
Характеристики на примере СОЮЗ 25-100/1-67 ↗
ХАРАКТЕРИСТИКИ СЕРИИ
Защищённый корпус.
Стабильный рабочий свет.
Для пыли и повышенной влажности
Герметичный корпус защищает внутренние компоненты. При установке сохраняют герметичность кабельного ввода и соединений.
Профиль и покрытие
Алюминиевый корпус отводит тепло. Белое полимерное покрытие защищает металл от коррозии.
Ударопрочный поликарбонат
Защитное стекло из стабилизированного оптического поликарбоната выдерживает случайные механические воздействия.
Рабочие температуры
Климатическое исполнение УХЛ1. Для внутренних и наружных установок в пределах параметров модели.
Светодиоды и цветопередача
Светодиоды CREE. В исполнениях с линзами применяется вторичная оптика LedLink.
Пульсации света
Стабильный свет для ежедневной работы.
165–275 В ACрабочий диапазон питания
0,98коэффициент мощности
Менее 1 свыход на рабочий режим
Класс Iподключение с заземлением
Для серии заявлен срок службы 100 000 часов при снижении светового потока не более чем на 15%. Частота сети — 50 Гц ±10%. Гарантия производителя — 5 лет.
ДОКАЗАТЕЛЬСТВА В РАБОТЕ
Два объекта.
Один принцип встраивания.
Светильник в нише потолка помещения и в потолке навеса. В каждом проекте использовано своё исполнение по мощности и напряжению.

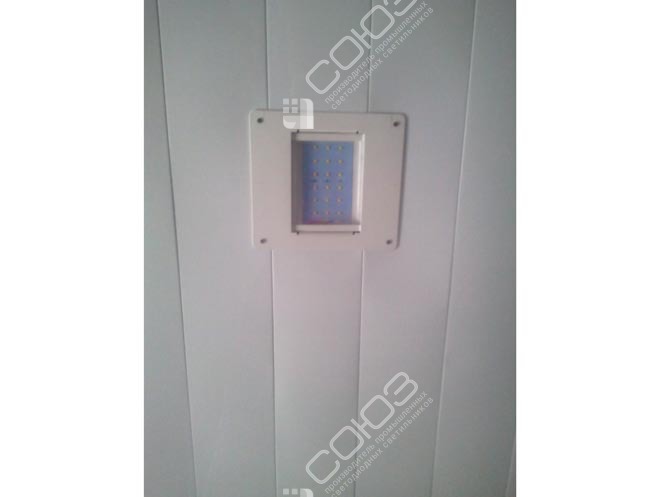

220 В · 40 Вт · КСС Д 120°
Помещение с повышенной влажностью
СОЮЗ 25-40/1-67 в монтажной рамке. Модель IP67 со световым потоком 6 099 лм.
Посмотреть проект →
36 В AC · 20 Вт · КСС Д 120°
Навес заправочной станции
Екатеринбург. СОЮЗ 25-20/1-67 на 36 В, световой поток 2 710 лм. Низковольтное исполнение выбрано по проекту объекта.
Посмотреть проект →Фотографии реализованных объектов предоставлены заказчиками.
ВЫБОР НАПРЯЖЕНИЯ
Встраиваемые модели
на 12, 24 и 36 В.
Помимо каталога на 220 В, серия СОЮЗ 25 выпускается в низковольтном исполнении. При подборе укажите напряжение и тип тока источника питания.
12 ВDC · постоянный ток
Модели и характеристики →
24 ВDC · постоянный токМодели и характеристики →
36 ВAC · переменный токМодели и характеристики →
Драйверы входят в комплект низковольтных светильников и размещаются во внешних отсеках. Выберите исполнение под напряжение и тип тока вашей сети.
ПОДБОР БЕЗ ДОГАДОК
Сначала ниша и задача.
Затем модель.
Для подбора встраиваемого светильника нужны параметры места установки и будущего освещения. Проверим совместимость до подготовки отверстий.
Ниша и основаниеДлина, ширина, глубина, крепёжные точки и допустимая нагрузка.
ПитаниеНапряжение сети, тип тока, подвод кабеля и заземление.
Световая задачаПлан помещения, высота потолка, рабочие зоны и требуемая освещённость.
Мощность и оптикаСветовой поток, КСС, количество приборов и равномерность освещения.
Есть план помещения или размеры ниши?Пришлите их для подбора и бесплатного светотехнического расчёта.
Получить расчётЕСЛИ НИША НЕ ПРЕДУСМОТРЕНА
Та же профильная конструкция.
Другой способ крепления.
РОССИЙСКИЙ ПРОИЗВОДИТЕЛЬ
Светильники СОЮЗ
производим сами.
Изготавливаем светодиодные платы, собираем светильники и проверяем их характеристики. Светотехнические измерения проводим в собственной лаборатории.
Производство в Верхней Пышме. Работаем с 2009 года, поставляем светильники в регионы России. На серию СОЮЗ 25 — гарантия 5 лет.
ДЛЯ ПРОЕКТИРОВАНИЯ И ЗАКАЗА
Документы по серии СОЮЗ 25.
ОТВЕТЫ ИНЖЕНЕРА
Что важно знать
до заказа и монтажа.
Чем СОЮЗ 25 отличается от СОЮЗ 24 и СОЮЗ 21?+
Основное отличие — крепление. СОЮЗ 25 установлен в рамке для встраивания в подготовленную нишу; СОЮЗ 24 крепится накладными скобами, СОЮЗ 21 — на подвесах. Профильная конструкция принадлежит одной промышленной линейке.
Какой размер выреза нужен для монтажа?+
Размер выреза согласуют по чертежу конкретной модели. Габарит по рамке нельзя использовать как размер монтажного отверстия. Учитывают также крепёжные точки, место для подключения и отвод тепла.
Подходит ли светильник для помещений с повышенной влажностью?+
СОЮЗ 25 имеет защиту IP67, а на странице показан реализованный проект такого помещения. Исполнение и монтаж выбирают с учётом условий объекта; герметичность соединений должна сохраняться при установке.
Как выбрать встраиваемый светильник 100 Вт?+
Сравните оптику: /1 — 120° и 16 407 лм, /2 — 60° и 15 131 лм, /3 — 25° и 15 131 лм. Затем проверьте размеры ниши и чертёж, а количество светильников — расчётом.
Нужно ли отдельно покупать внешний драйвер?+
Нет, драйвер уже установлен в светильнике — в верхнем отсеке корпуса. В низковольтных исполнениях драйверы также входят в комплект и размещаются во внешних отсеках светильников. Отдельно покупать их не нужно.
Есть ли модели на 12, 24 и 36 В?+
Да. Низковольтные СОЮЗ 25 представлены в соответствующих разделах: 12 и 24 В постоянного тока, 36 В переменного тока. Питание и характеристики выбирают по карточке конкретного исполнения.
Можно ли установить СОЮЗ 25 в потолок навеса?+
Да, серия предназначена также для наружного применения. На странице показан монтаж под навесом АЗС с исполнением на 36 В. Для нового объекта подбор выполняют по условиям его проекта.
Купить промышленные встраиваемые светильники IP67 в Екатеринбурге
НПО «СОЮЗ» производит встраиваемые промышленные светодиодные светильники серии СОЮЗ 25 для монтажа в потолочные ниши. В каталоге — 21 исполнение на 220 В: мощности 20, 30, 40, 80, 100, 160 и 210 Вт, каждая с оптикой 120°, 60° или 25°.
Герметичный корпус IP67, алюминиевый профиль и монтажная рамка позволяют применять серию в производственных и вспомогательных помещениях, где нужен встраиваемый монтаж. Для поставки в Екатеринбург и Свердловскую область подберём модель по размерам места установки и плану объекта. Цены и документация приведены в карточках светильников.
ПОДБОР ОТ ПРОИЗВОДИТЕЛЯ
Подберём СОЮЗ 25
под вашу нишу и задачу.
Пришлите размеры места установки, высоту потолка и план помещения.
Екатеринбург · +7 (343) 302-10-27 · info@npo-soyuz.ru
