01 / ТЕПЛООТВОДАлюминиевый корпус
Профиль из алюминия АД31 отводит тепло от светодиодного модуля. Воздушный промежуток отделяет отсек драйвера от модуля.
Светодиодный светильник СОЮЗ 24-160/2-67
160 ВТ 21615 ЛМ 60° (Г)
23 250 р. в т.ч. НДС
Срок изготовления: 2 недели
Наименование для заказа
Светильник светодиодный СОЮЗ 24-160/2-67
Для заявки, спецификации или запроса счёта
СОЮЗ 24-160/2-67 · накладной / подвесной
Промышленный светильник
для цехов и складов
СОЮЗ 24-160/2-67 — промышленный накладной светодиодный светильник мощностью 160 Вт для освещения цехов, складов, мастерских и открытых площадок. Световой поток — 21 615 лм, угол излучения — 60°, цветовая температура — 5000 К, степень защиты — IP67.
- 160 Вт
- потребляемая мощность
- 21 615 лм
- световой поток
- 60°
- угол излучения
- IP67
- защита корпуса
5000 К · Ra > 80 · Пульсации менее 1%Все характеристики →
Светораспределение
Угол излучения 60°
с линзами LedLink
Вторичные линзы LedLink формируют светораспределение с углом 60°. Кривая силы света — типа Г.
Угол показывает ширину светораспределения. Для проверки освещённости и равномерности используйте IES-файл и светотехнический расчёт.
Как читать КСС →Материалы и монтаж
Конструкция светильника
Корпус, электроника, крепление и подключение — в деталях.
02 / СВЕТОДИОДНЫЙ МОДУЛЬСветодиоды CREE и линзы LedLink
Белый свет 5000 К, Ra > 80 и пульсации менее 1%. Вторичные линзы LedLink формируют угол излучения 60°.

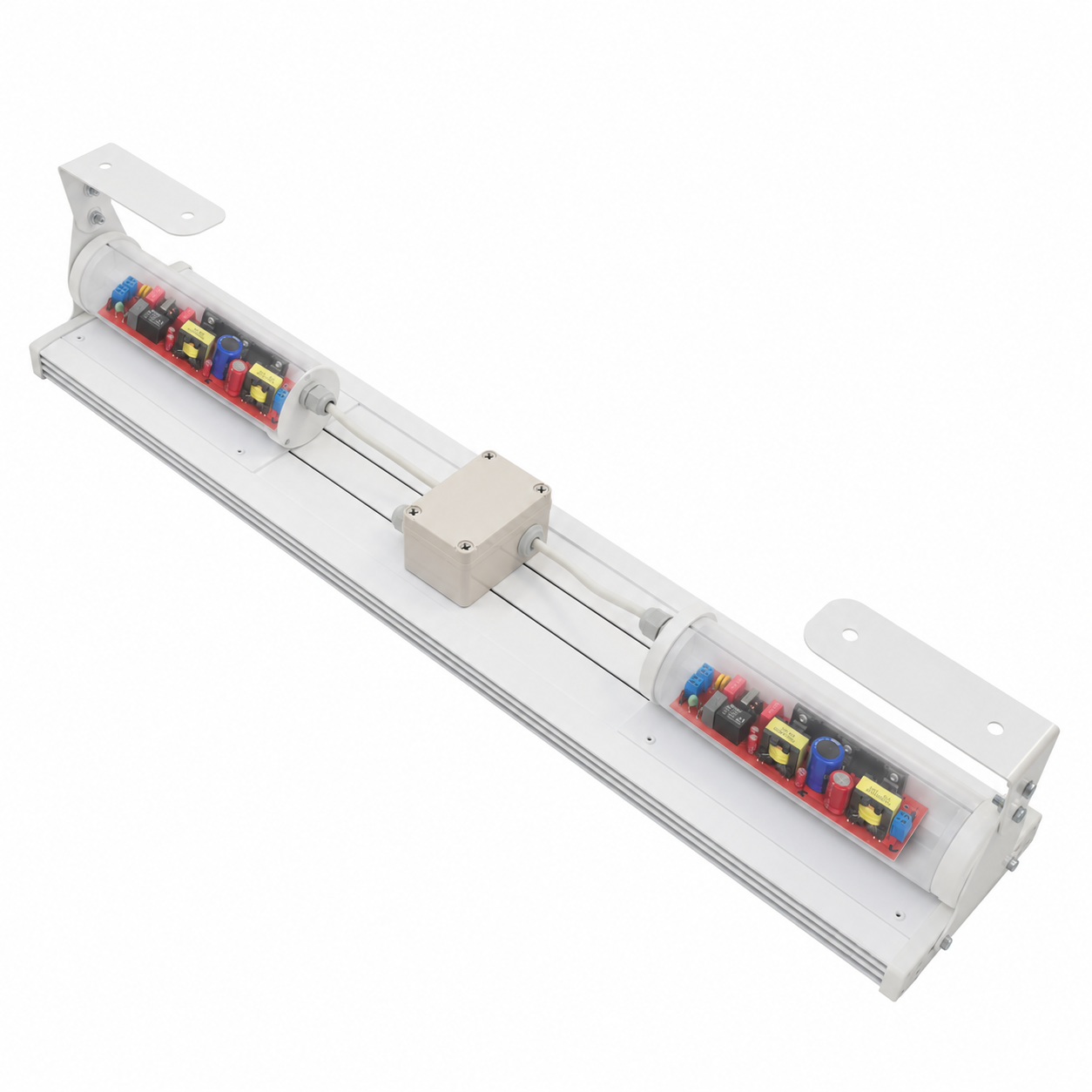

03 / ЭЛЕКТРОНИКАДва двухкаскадных драйвера
Два драйвера в отдельных отсеках. Три вида защиты: от напряжения до 600 В, импульсов до 10 кВ, до 50 мкс и отключение при перегреве.
04 / ЗАЩИТНЫЙ ЭКРАНОптический поликарбонат
Ударопрочный поликарбонат толщиной 2 мм защищает светодиодный модуль и вторичную оптику. Прозрачный экран расположен перед линзами.
05 / ЗАЩИТА ПОВЕРХНОСТИПолимерное покрытие
Антикоррозийное полимерное покрытие защищает алюминиевый корпус. Цвет светильника — белый RAL 9003.
06 / ГЕРМЕТИЧНОСТЬТорцевые крышки
Крышки из термопластичного полимера закрывают торцы профиля. Степень защиты собранного светильника — IP67.
07 / ПОДКЛЮЧЕНИЕКлеммная коробка
Внешний кабель заводится через герметичный ввод. В коробке он соединяется с проводами от двух драйверов. Коробка закреплена на корпусе.
08 / ИДЕНТИФИКАЦИЯЛазерная маркировка
Модель и серийный номер нанесены лазером. Маркировка помогает идентифицировать светильник при эксплуатации и обращении по гарантии.
09 / МОНТАЖУниверсальное крепление
Крепление на потолок или другую горизонтальную поверхность — на Г-образные скобы. Корпус поворачивается относительно скоб на 30° влево или вправо. Возможен подвес на тросах: за скобы или без их использования.
Данные конкретного исполнения
Все технические характеристики
Светотехнические
| Световой поток | 21 615 лм |
|---|---|
| Угол излучения | 60° |
| Тип кривой силы света | Г |
| Цветовая температура | 5000 К |
| Индекс цветопередачи | Ra > 80 |
| Класс светораспределения по ГОСТ Р 54350-2011 | П |
| Производитель светодиодов | CREE |
| Вторичные линзы | LedLink |
| Коэффициент пульсаций | Менее 1% |
Электрические
| Потребляемая мощность | 160 Вт |
|---|---|
| Защита от перегрева | Да |
| Защита от повышенного напряжения до 600 В | Да |
| Защита от импульсных помех до 10 кВ, до 50 мкс (ГОСТ Р 51317.4.5-99) | Да |
| Класс энергоэффективности | А |
| Напряжение питания | 165–275 В AC |
| Частота питающей сети | 50 Гц ± 10% |
| Коэффициент мощности | 0,98 |
| Класс защиты от поражения током по ГОСТ Р МЭК 60598-1-2003 | I |
| Выход на рабочий режим | Менее 1 с |
| Эмиссия гармонических составляющих по ГОСТ 30804.3.2-2013 | Соответствует |
Корпус и эксплуатация
| Рабочая температура | −60…+45 °C |
|---|---|
| Климатическое исполнение | УХЛ1 |
| Механическое исполнение | М1 |
| Тип монтажа | Потолочный / подвесной; поворот корпуса ±30° |
| Цвет корпуса | RAL 9003 |
| Материал защитного экрана | Ударопрочный оптический поликарбонат |
| Срок службы* | 100 000 часов |
| Степень защиты | IP67 |
| Материал корпуса | Алюминий АД31 |
| Антикоррозийная защита | Полимерное покрытие |
| Гарантия | 5 лет |
Масса и габариты
| Масса без упаковки | 6,3 кг |
|---|---|
| Масса с упаковкой | 6,7 кг |
| Размеры без упаковки, Д × Ш × В | 723 × 165 × 177 мм |
| Размеры упаковки, Д × Ш × В | 855 × 172 × 120 мм |
| Объём в упаковке | 0,017 м³ |
* Срок службы указан при снижении светового потока не более чем на 15%. Световой поток приведён с учётом потерь на вторичной оптике и защитном экране при температуре кристалла Tj = 25 °C.
Производитель оставляет за собой право вносить конструктивные изменения, не влияющие на светотехнические и функциональные характеристики продукции.
Для проекта и монтажа
Чертёж и документы
Спецификация — для сохранения и печати.
Паспорт и IES — для монтажа и расчёта.
Открыть чертёж →
Перед заказом
Коротко о важном
Можно ли направить свет в сторону?
Да. При креплении на потолок или другую горизонтальную поверхность Г-образными скобами корпус можно повернуть относительно скоб на 30° влево или на 30° вправо. Светильник также можно подвесить на тросах — за Г-образные скобы или без их использования. Настенный монтаж не предусмотрен.
За счёт чего получается угол 60°?
Угол излучения 60° формируют вторичные линзы LedLink, установленные над светодиодами CREE. Перед линзами расположен прозрачный защитный экран из оптического поликарбоната.
Можно ли использовать светильник на улице?
Да, светильник можно использовать на улице: его степень защиты — IP67. Климатическое исполнение — УХЛ1, рабочая температура — от −60 до +45 °C.
Помощь инженера
Рассчитаем освещение вашего объекта
Пришлите план цеха, склада или мастерской, высоту установки и описание рабочих зон. Подберём количество светильников и схему их размещения.
