СОЮЗ 23-20/2-67 (36В), 20 Вт, 60° — купить в Екатеринбурге

Светораспределение

60° — когда свет нужен
на конкретном участке

Линзы формируют направленный пучок с углом 60°. Скобой можно изменить направление светильника и осветить нужную зону.

Для широкого охвата с близкого расстояния стоит рассмотреть оптику 120°. Освещённость и количество светильников проверяются расчётом по IES-файлу.

Чем отличаются типы КСС →

Схема формы луча. Размер пятна зависит от расстояния, освещённость — от условий установки.

25°Концентрированная · /3Уже луч →

60°Глубокая · /2Эта модель

120°Косинусная · /1Шире охват →

Материалы и узлы

Что внутри светильника

Корпус, оптика, крепление и электроника — в деталях.

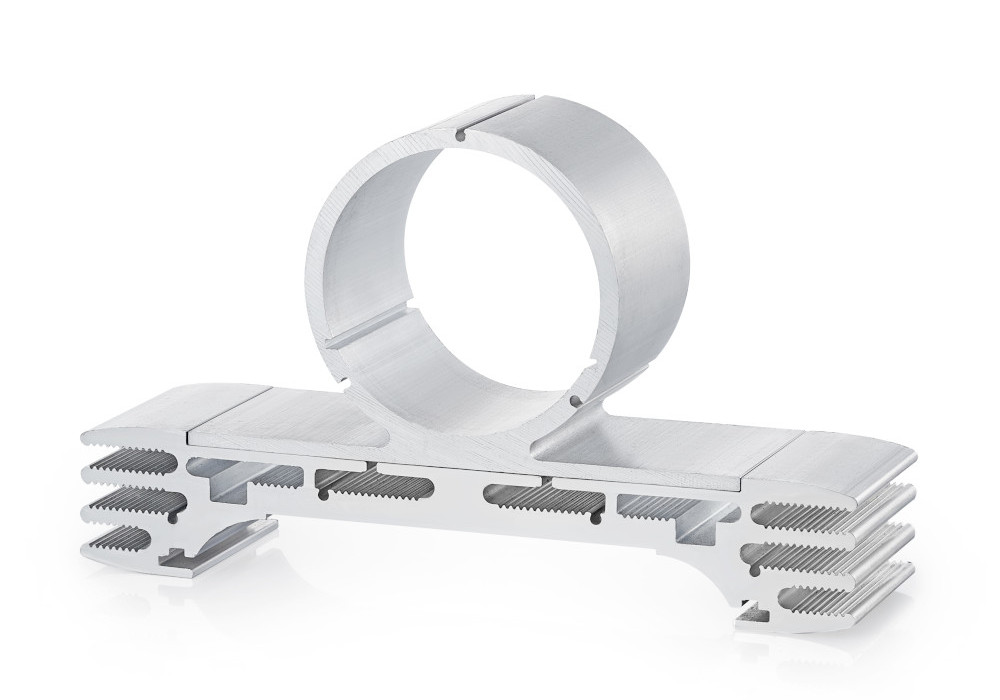

01 / ТЕПЛООТВОДАлюминиевый корпус

Профиль из алюминия АД31 работает как радиатор светодиодного модуля. Отсеки электроники и светодиодов разделены. Полимерное покрытие защищает корпус от коррозии.

02 / СВЕТОРАСПРЕДЕЛЕНИЕСветодиоды CREE и линзы

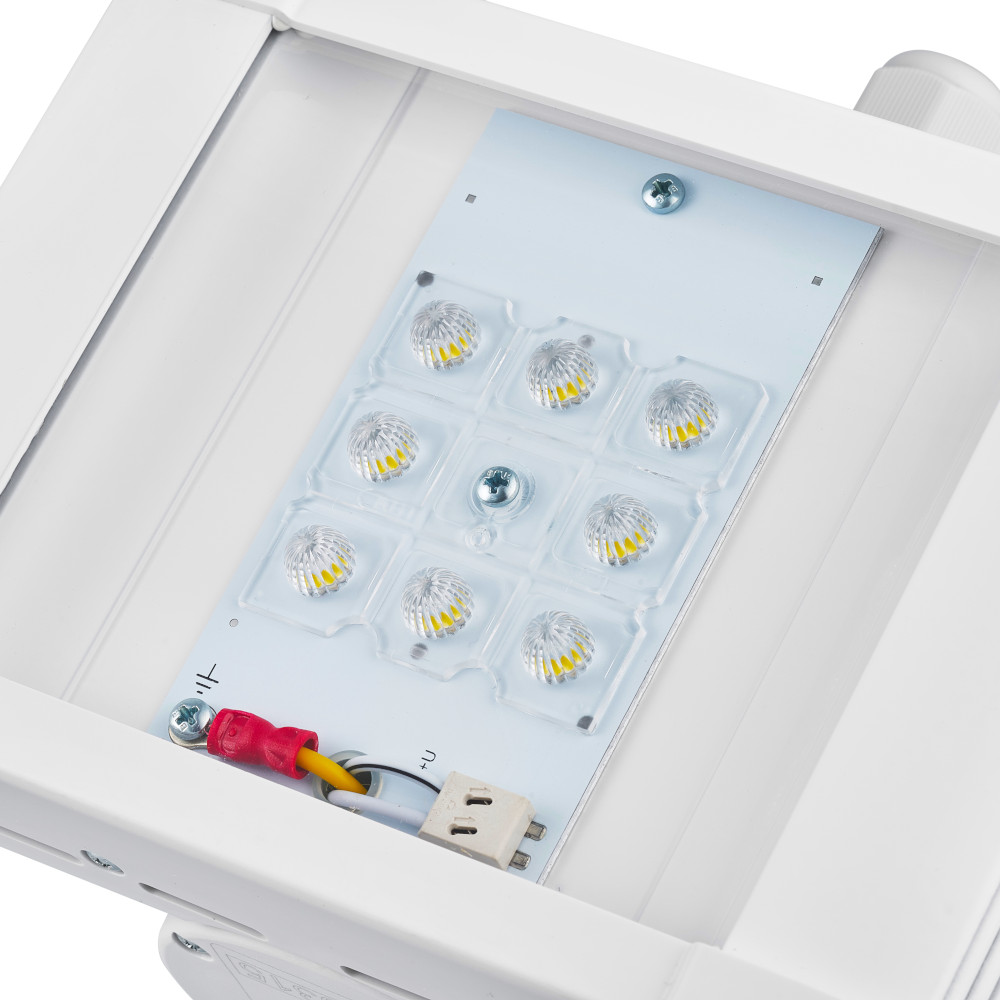

Светодиоды формируют белый свет 5000 К с индексом цветопередачи Ra > 80. Вторичная оптика LedLink задаёт угол 60°.

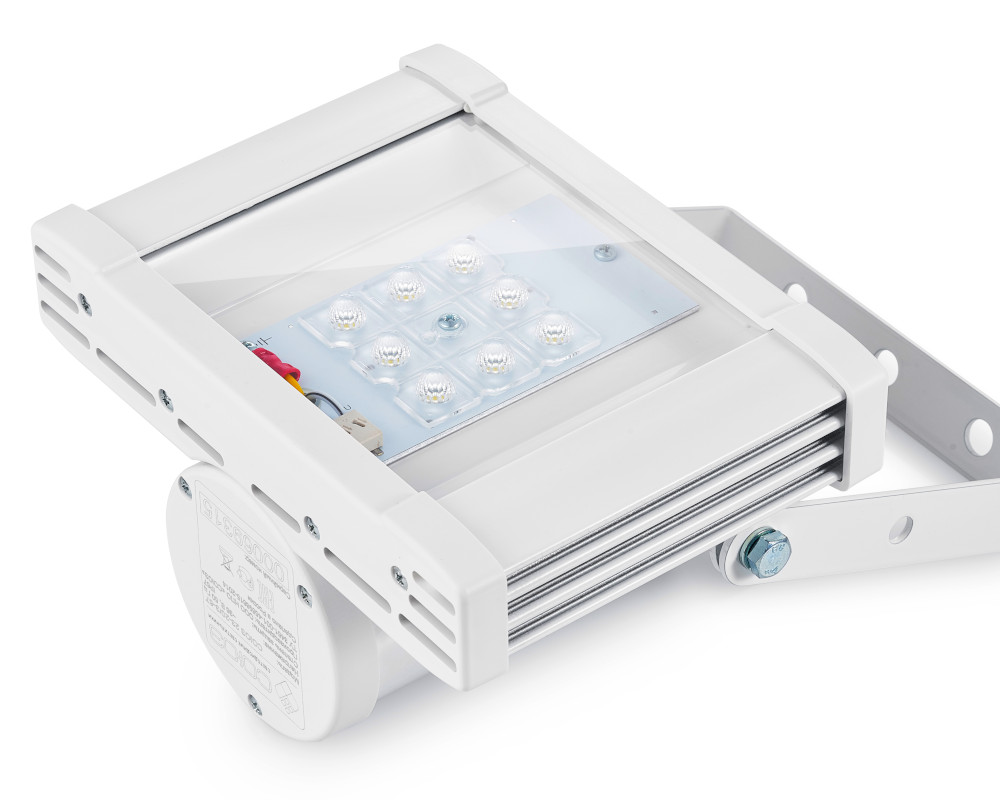

03 / ЗАЩИТНЫЙ ЭКРАНОптический поликарбонат

Ударопрочный экран толщиной 2 мм закрывает светодиоды и линзы. Он рассчитан на эксплуатацию в промышленной среде.

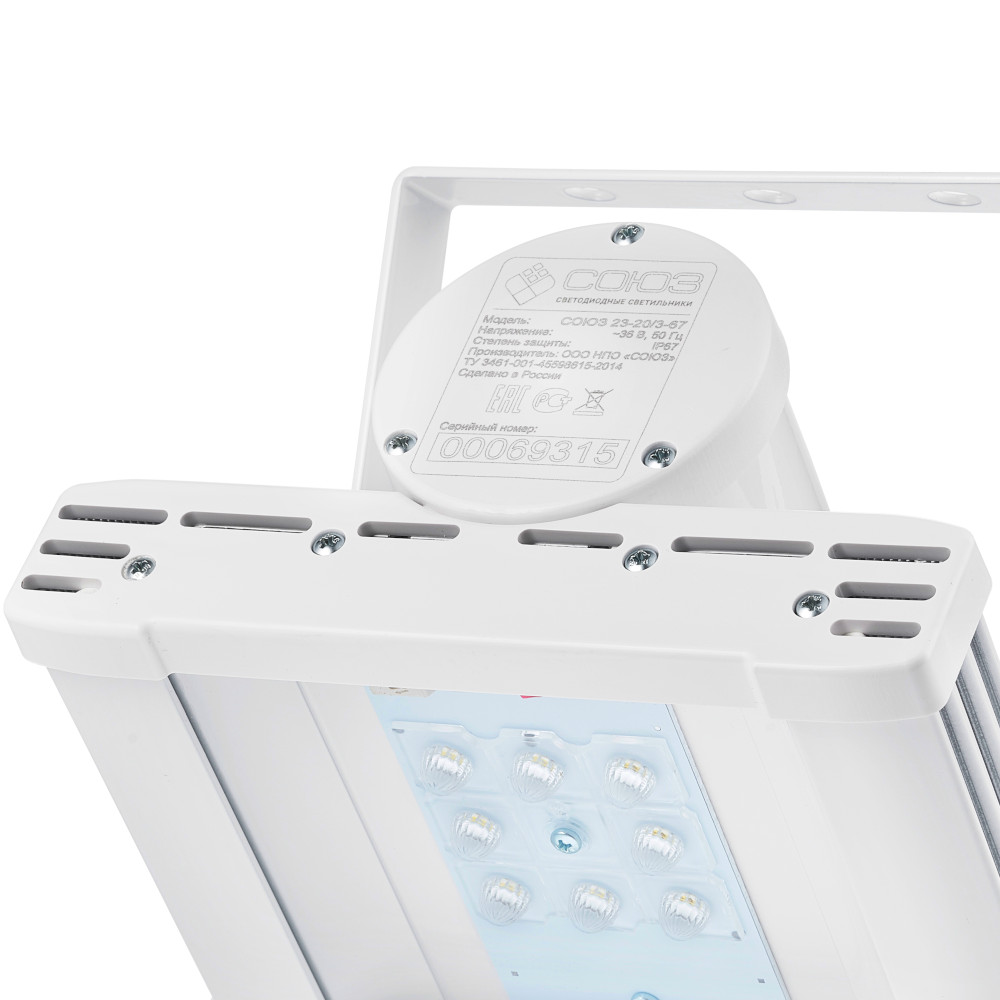

04 / ПЫЛЬ И ВЛАГАЗащита корпуса IP67

Торцевые крышки из термопластичного полимера входят в систему защиты корпуса. Полная защита от пыли и защита от воды по классу IP67.

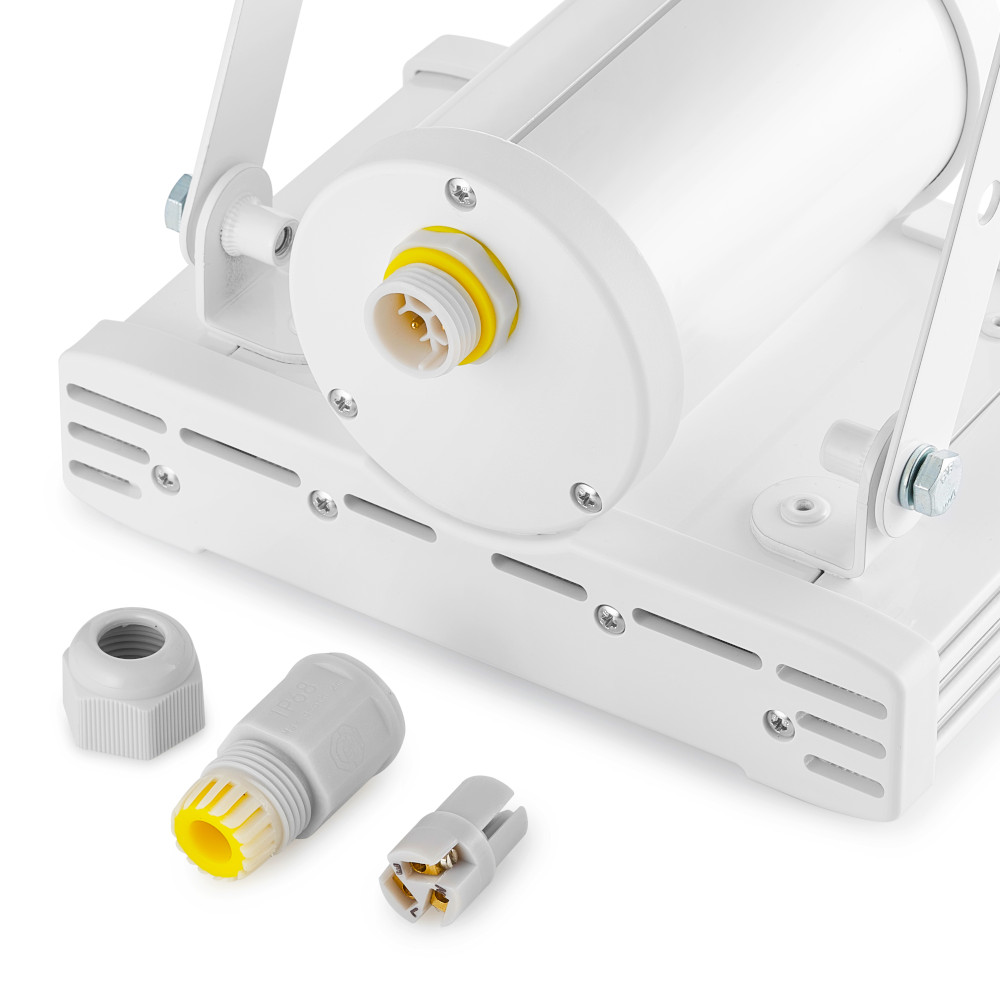

05 / ПОДКЛЮЧЕНИЕГерметичный кабельный соединитель

Для подключения к сети 36 В переменного тока используется трёхжильный кабель: две жилы питания и жила защитного заземления.

Контакты соединителя рассчитаны на подключение жил сечением до 2,5 мм² включительно.

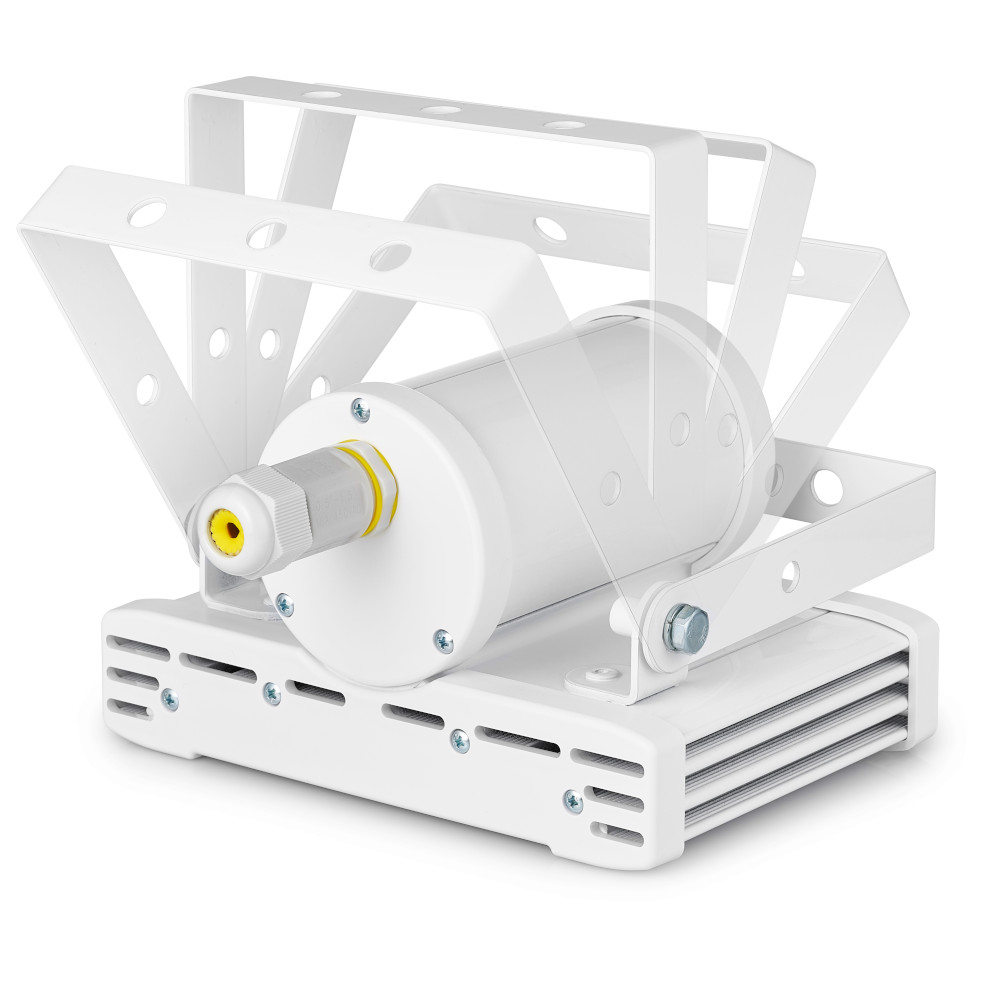

06 / МОНТАЖПоворотная скоба 180°

Скоба позволяет направить свет на рабочую зону. Стальные резьбовые заклёпки обеспечивают фиксацию крепёжных болтов в выбранном положении.

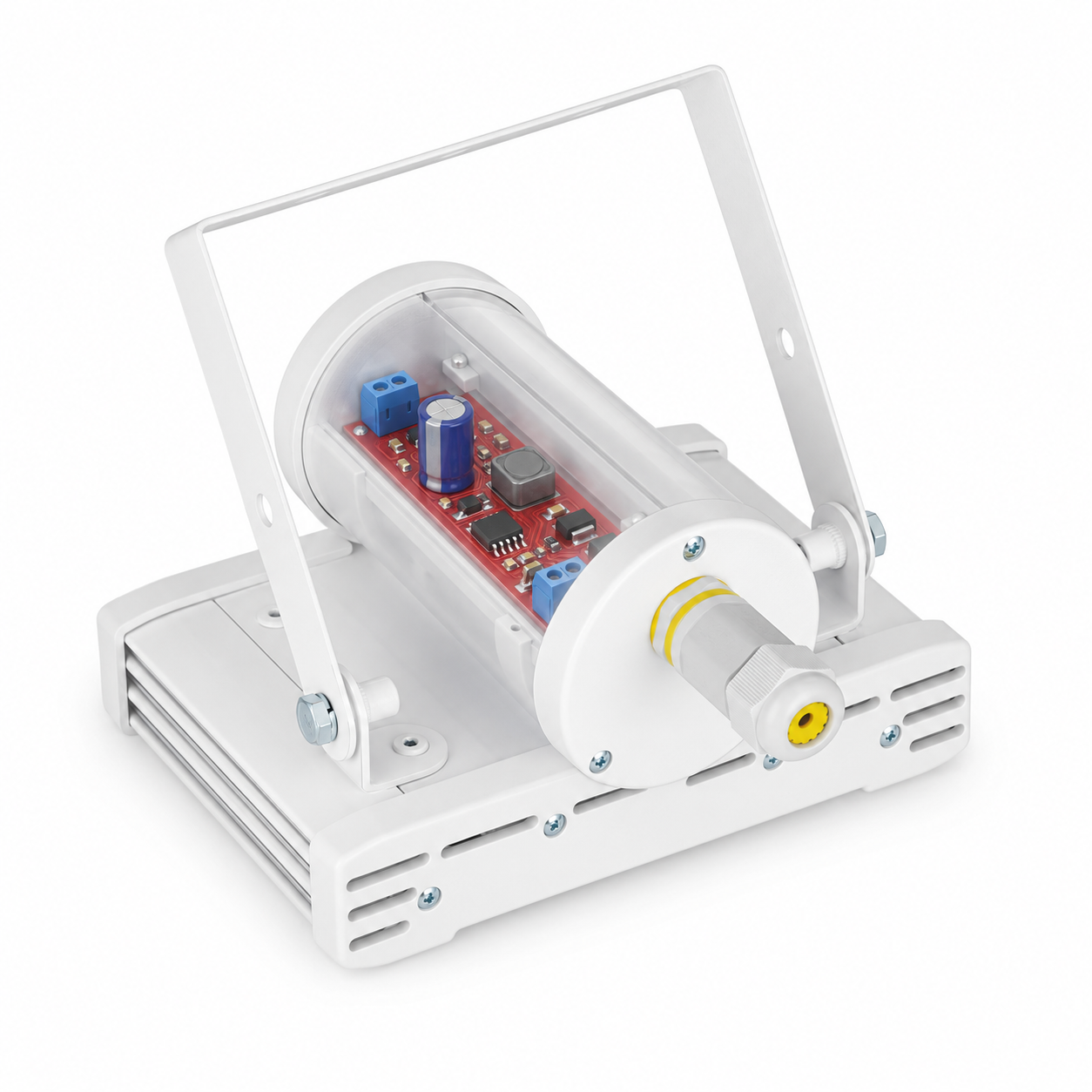

07 / ЭЛЕКТРОНИКАПлата питания светодиодов

Плата питания размещена в цилиндрическом отсеке корпуса и обеспечивает работу светодиодного модуля. Отсек электроники отделён от светодиодов.

Питание — 32–42 В переменного тока (AC). Не подключать к 220 В и постоянному току 36 В.

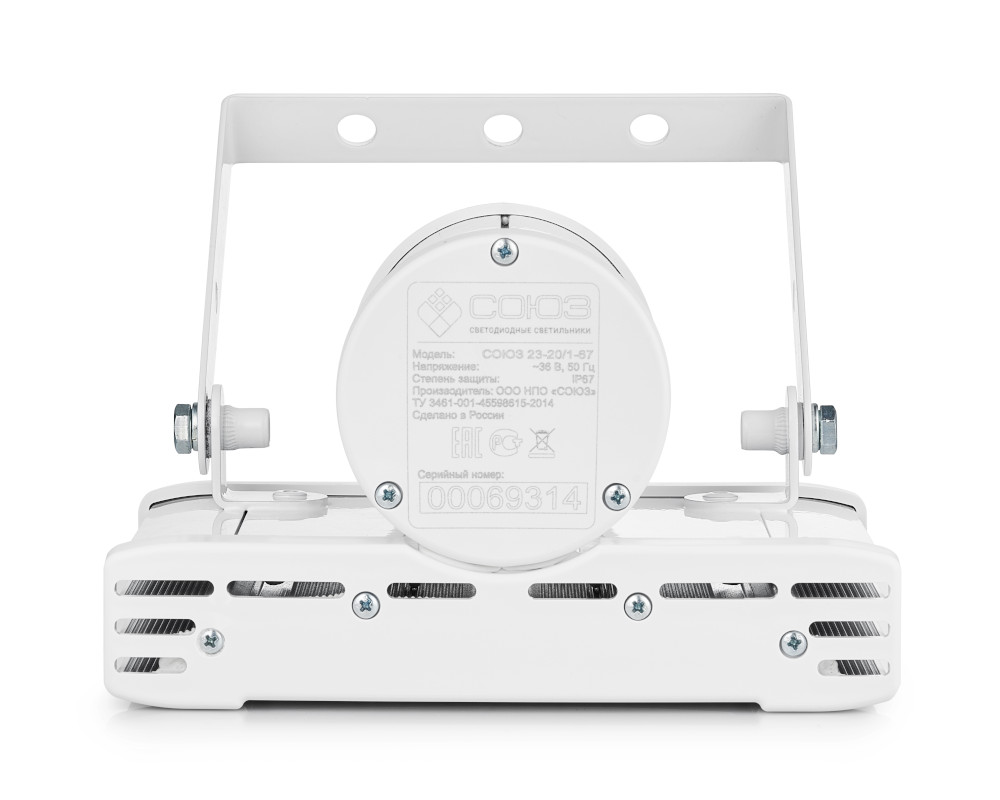

08 / ИДЕНТИФИКАЦИЯЛазерная маркировка

Обозначение модели и серийный номер нанесены на корпус лазером. Маркировка позволяет идентифицировать светильник при эксплуатации и обращении по гарантии.

На фото — пример маркировки серии СОЮЗ 23.

Данные конкретного исполнения

Все технические характеристики

СОЮЗ 23-20/2-67 · 36 В

Светотехнические

Световой поток	2500 лм
Угол излучения	60°
Тип кривой силы света	Г
Цветовая температура	5000 К
Индекс цветопередачи	Ra > 80
Класс светораспределения по ГОСТ Р 54350-2011	П
Производитель светодиодов	CREE
Марка вторичной оптики	LedLink

Электрические

Потребляемая мощность	20 Вт
Защита от перегрева	Да
Класс энергоэффективности	А
Напряжение питания	32–42 В AC
Кабель для подключения	Трёхжильный, с жилой защитного заземления
Максимальное сечение жилы для подключения к соединителю	2,5 мм²
Частота питающей сети	50 Гц ± 10%
Коэффициент мощности	0,98
Класс защиты от поражения током по ГОСТ Р МЭК 60598-1-2003	I
Выход на рабочий режим	Менее 1 с

Корпус и эксплуатация

Рабочая температура	−60…+45 °C
Климатическое исполнение	УХЛ1
Цвет корпуса	RAL 9003
Материал защитного экрана	Ударопрочный оптический поликарбонат
Срок службы*	100 000 часов
Степень защиты	IP67
Материал корпуса	Алюминий АД31
Антикоррозийная защита	Полимерное покрытие
Гарантия	5 лет

Масса и габариты

Масса без упаковки	1,4 кг
Масса с упаковкой	1,6 кг
Размеры без упаковки, Д × Ш × В	200 × 165 × 99 мм
Размеры упаковки, Д × Ш × В	211 × 169 × 103 мм
Объём в упаковке	0,0037 м³

* Срок службы указан при снижении светового потока не более чем на 15%. Световой поток приведён с учётом потерь на вторичной оптике и защитном экране при температуре кристалла Tj = 25 °C.

Производитель оставляет за собой право вносить конструктивные изменения, не влияющие на светотехнические и функциональные характеристики продукции.

Для проекта и монтажа

Чертёж и документы

Спецификация — для сохранения и печати.
Паспорта и IES-файлы — в разделах по сериям.

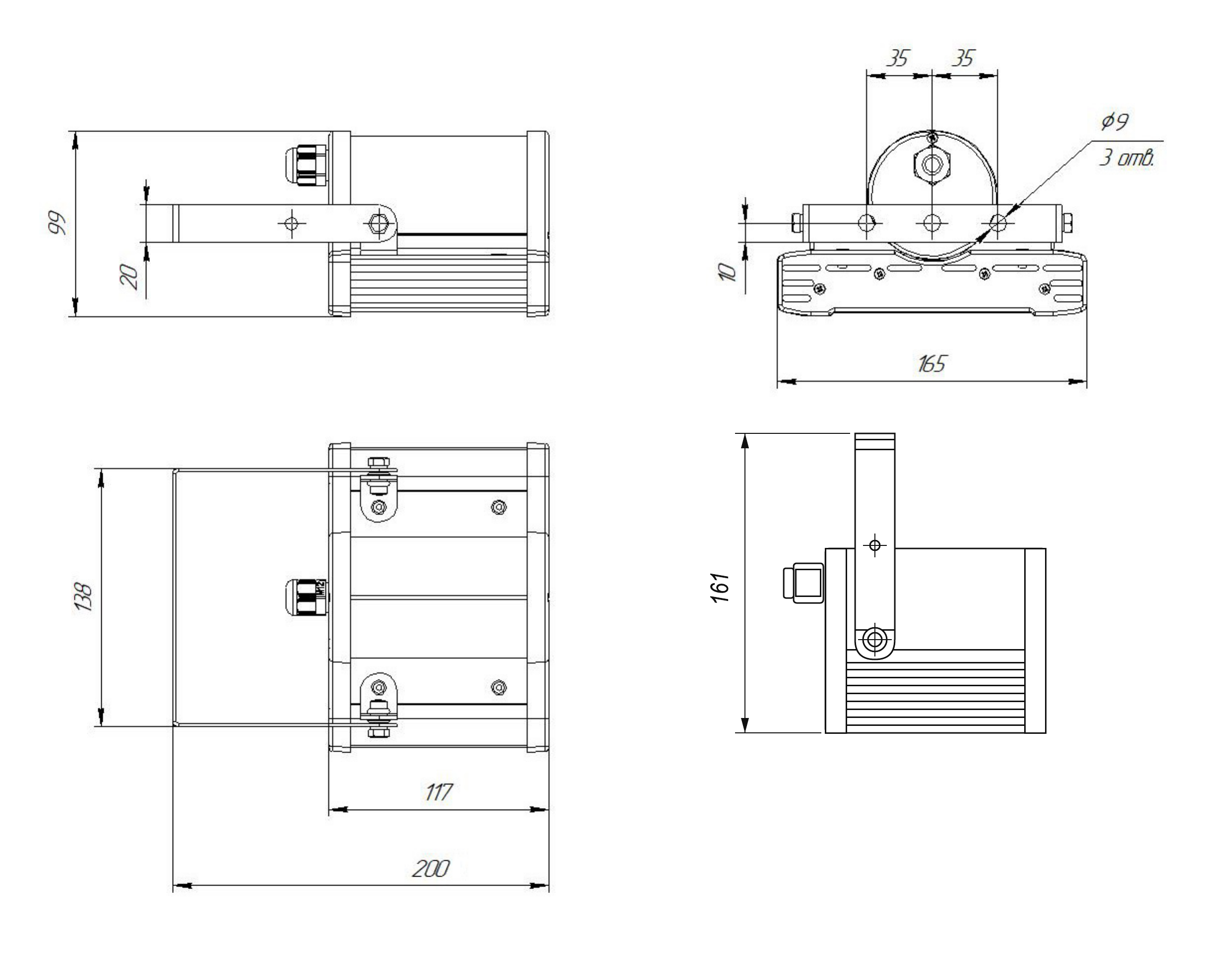

Габаритный чертёж светильника СОЮЗ 23-20 — Габариты светильника: 200 × 165 × 99 мм
Открыть чертёж →

PDFСпецификация СОЮЗ 23-20/2-6736 В AC · 60° · Все характеристики, конструкция и чертёж · 2 страницы A4 ДОКТехнический паспортПерейти в раздел технических паспортов светильников IESIES-файлыПерейти к фотометрическим данным по сериям светильников ДОКСертификаты и декларацииПерейти к документам о соответствии продукции

Перед заказом

Коротко о важном

Можно ли использовать светильник на улице?

Да. Корпус со степенью защиты IP67 и исполнение УХЛ1 позволяют использовать светильник на улице в указанном температурном диапазоне. Необходимо обеспечить питание 36 В AC и выполнить подключение по паспорту.

Подойдёт ли этот светильник для сети 36 В DC?

Нет. Эта модель несовместима с постоянным током. Она рассчитана только на 32–42 В переменного тока (AC), номинально 36 В. К постоянному току 36 В (DC) и к сети 220 В подключать нельзя.

Чем эта модель отличается от версии с углом 120°?

Главное различие — распределение света. У /2 линзы формируют глубокую КСС 60°, поток составляет 2500 лм. У версии /1 угол 120° и поток 2710 лм. Для точного выбора важны расстояние до рабочей зоны и требуемая освещённость.

Помощь инженера

Проверим, подходит ли оптика 60°

Пришлите размеры участка, высоту установки и требования к освещению. Подберём расположение и количество светильников.

Получить расчёт Все светильники на 36 В

Низковольтный светильник с фасадным креплением СОЮЗ 23-20/2-67 (36В)

Направленный свет
для низковольтной сети

60° — когда свет нужен
на конкретном участке
