Резервное освещение технических помещений от аккумуляторной системы 12 В.
Светильники на 12 Вольт на 120 градусов
НИЗКОВОЛЬТНОЕ ОСВЕЩЕНИЕ · НПО «СОЮЗ»
Промышленные
светильники 12 В.
Шесть моделей для аварийного, местного и переносного освещения. Два способа монтажа, три варианта светового луча и защищённый корпус IP67.
12 В DC — постоянный ток.
20 Вт · 2500–2710 лм · 5 лет гарантии
12 В DCпостоянное напряжение
20 Втмощность всех 6 моделей
2500–2710 лмсветовой поток
IP67защита от пыли и воды
ГДЕ РАБОТАЕТ 12 В
Местный свет рядом с задачей.
Для аварийных и автономных систем, оборудования и временных рабочих мест — там, где предусмотрено питание 12 В постоянного тока.
Оборудование и монтаж
Рабочие зоны, стенды, участки сборки и обслуживания механизмов.
Магнит или штатив
Переносной свет: закрепить на металле или поставить на телескопическую треногу.
Пыль и влага
Защищённый корпус IP67 для автомоек, технических помещений и запылённых зон.
Все модели рассчитаны на питание 12 В DC.Для другой системы питания смотрите отдельные линейки 24 В DC и 36 В AC.
Хит
20 ВТ 2710 ЛМ 120° (Д)
На складе: 23 шт.
4 750 р.
20 ВТ 2710 ЛМ 120° (Д)
Срок изготовления: 2 недели
4 750 р.
ВЫБОР ИСПОЛНЕНИЯ
Сначала место установки.
Затем угол луча.
Все шесть моделей имеют мощность 20 Вт и питаются от 12 В DC. Выбирайте способ монтажа и оптику под расположение рабочей зоны.

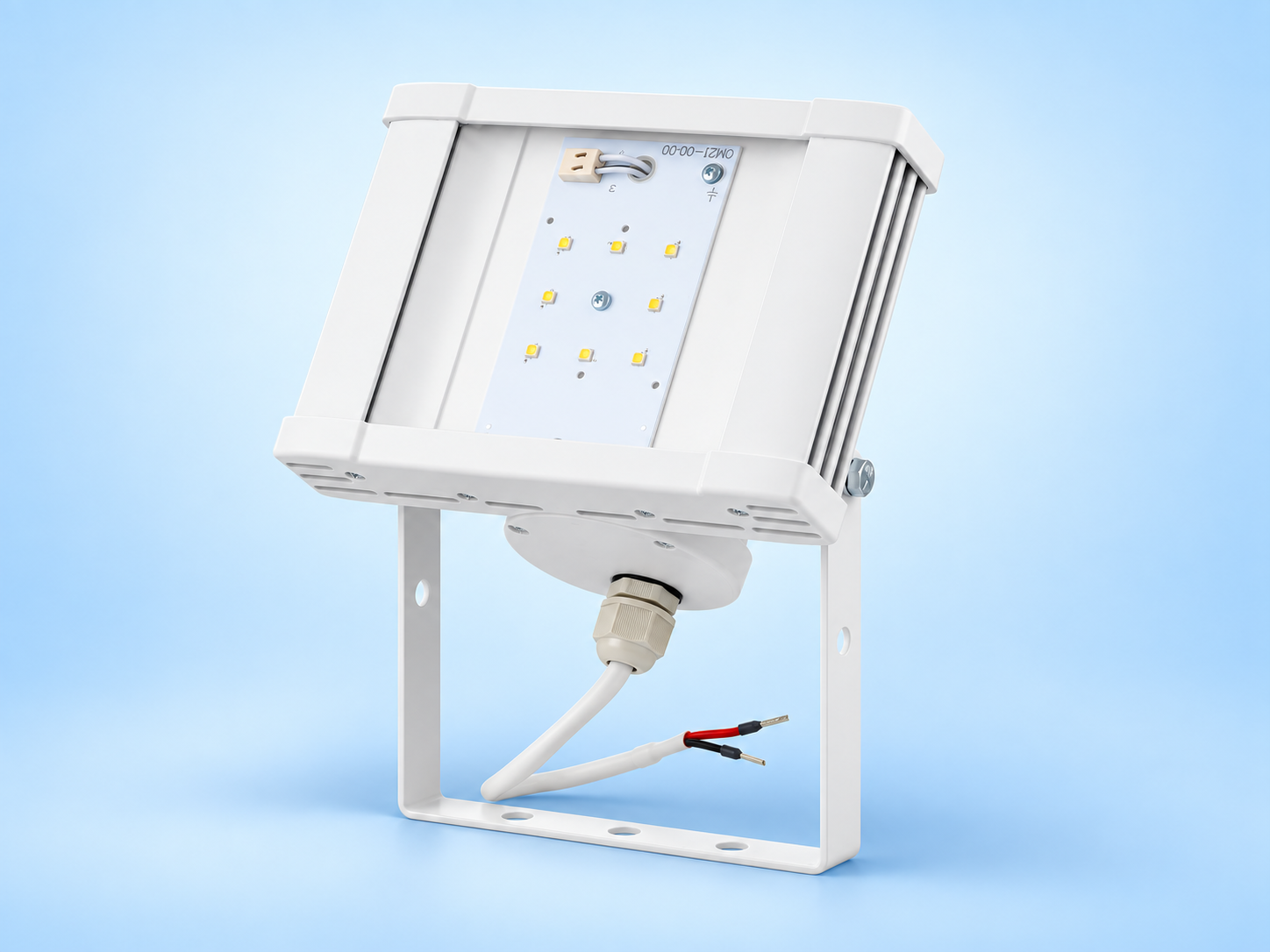

Поворотная скоба
Для стены, потолка, стенда или металлоконструкции. Скоба позволяет поворачивать светильник на 180° и фиксировать направление света.
120° · 60° · 25°
200 × 165 × 99 мм · 1,4 кг.
Встраиваемый корпус
Для подготовленной ниши внутри оборудования или конструкции. Рамка закрывает край отверстия, световая часть располагается у поверхности монтажа.
120° · 60° · 25°
180 × 236 × 101 мм · 1,4 кг.
Свет можно переносить
Аксессуары для СОЮЗ 23 с поворотной скобой.
Магнитный держательНа металлическую конструкцию →
Телескопический штативДля одного или двух светильников →Магнит и штатив предназначены для серии СОЮЗ 23. К встраиваемой серии СОЮЗ 25 эти аксессуары не относятся.
ТРИ ВАРИАНТА КСС
Одинаковые 20 Вт.
Разное распределение света.
Для большинства близких рабочих зон подходит косинусная КСС Д 120°. Более узкую оптику выбирают для отдельного участка или большей дистанции.
120°/1 · Д
Косинусная
2710 лмБольшое световое пятно рядом со светильником: рабочее место, проход или техническая зона.
60°/2 · Г
Глубокая
2500 лмНаправленный свет на отдельный участок с умеренной дистанции.
25°/3 · К
Концентрированная
2500 лмКомпактное световое пятно: небольшой или удалённый участок, точное направление на объект.
Схемы показывают форму луча. Освещённость и расстановку светильников проверяют расчётом.
Подробнее о КСС →IES-файлы →ПИТАНИЕ И ПОДКЛЮЧЕНИЕ
12 В постоянного тока.
Подключайте светильники к источнику 12 В DC: блоку питания, аккумуляторной или резервной системе с подходящим напряжением.
Рабочий диапазон
Все шесть моделей рассчитаны на постоянный ток. Номинальное напряжение — 12 В.
Соблюдайте полярность
Подключение — через красно-чёрный провод. При выборе кабеля учитывайте его длину и падение напряжения до светильника.
Напрямую к 220 В нельзя
Встроенный драйвер не заменяет источник пониженного напряжения. К сети 220 В и источнику 12 В AC эти модели не подключают.

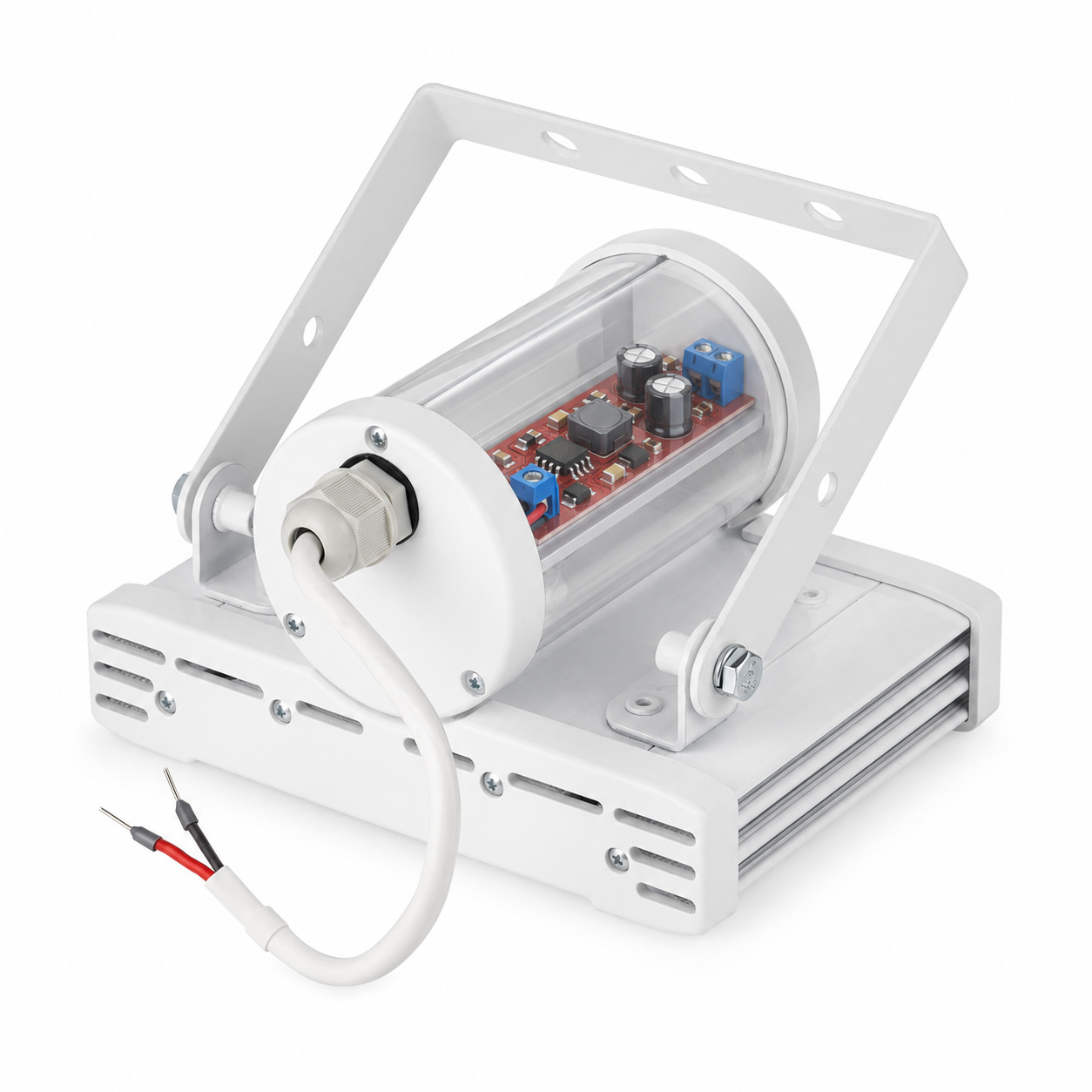

ЧТО ВНУТРИ СВЕТИЛЬНИКА
Низковольтный драйвер
уже в корпусе.
Увеличить ↗Верхний цилиндрический отсек
На иллюстрации стенка отсека показана прозрачной, чтобы было видно расположение драйвера. Он встроен в светильник и питает светодиодный модуль.
Отдельно покупать драйвер не нужно
Он входит в состав готового светильника.
Отдельный отсек над световой частью
Алюминиевый корпус отводит тепло, а воздушная перегородка разделяет отсек драйвера и светодиодный модуль.
К светильнику подводится питание 12 В DC. Иллюстрация показывает расположение драйвера на примере одной конструкции.
ХАРАКТЕРИСТИКИ ЛИНЕЙКИ
Защищённый корпус.
Стабильный рабочий свет.
Пылевлагозащита
Для запылённых и влажных технических зон.
Рабочая температура
Климатическое исполнение УХЛ1.
Цветовая температура
Белый свет для производственных задач.
Цветопередача
Помогает различать цвета деталей и поверхностей.
Алюминиевый корпус
Теплоотводящий профиль, полимерное покрытие и ударопрочный оптический поликарбонат.
Пульсация света
Ровный рабочий свет для оборудования и точных операций.
Заявленный срок службы — 100 000 часов. Выход на рабочий режим — менее одной секунды.
ДОКАЗАТЕЛЬСТВА В РАБОТЕ
Четыре объекта.
Разные задачи света 12 В.
Монтажный участок, местное и переносное освещение на магнитах, грузовая автомойка. Реальные примеры работы светильников СОЮЗ.
01 / РЕАЛИЗОВАННЫЙ ПРОЕКТ
Участок монтажа
12 В DC · Направленный свет над рабочей зоной
Посмотреть проект →
02 / РЕАЛИЗОВАННЫЙ ПРОЕКТ
Местный свет на магнитном держателе
12 В DC · Крепление светильника к металлической поверхности
Посмотреть проект →
03 / РЕАЛИЗОВАННЫЙ ПРОЕКТ
Переноска на магнитном держателе
12 В DC · Свет переносится к месту работы
Посмотреть проект →
04 / РЕАЛИЗОВАННЫЙ ПРОЕКТ
Автомойка грузовых автомобилей
12 В DC · Влагозащищённые светильники IP67
Посмотреть проект →СОБСТВЕННОЕ ПРОИЗВОДСТВО
Серийная линейка.
Контроль перед отгрузкой.
Контролируем сборку, электрические параметры и герметичность готовых светильников. Алюминиевый корпус отводит тепло, оптический поликарбонат защищает световую часть.
с 2014 годанизковольтная линейка
5 летгарантия производителя
ВОПРОСЫ И ОТВЕТЫ
Что уточнить перед заказом.
Эти светильники работают от постоянного или переменного тока?
От постоянного тока. Все шесть моделей рассчитаны на 12 В DC, рабочий диапазон — 11–18 В DC. К источнику 12 В AC и напрямую к сети 220 В их не подключают.
Можно ли подключить светильник к аккумулятору 12 В?
Да, можно. Светильники работают от источника постоянного тока с напряжением 11–18 В. При подключении соблюдайте полярность; длину и сечение кабеля выбирайте с учётом падения напряжения.
Чем отличаются серии СОЮЗ 23 и 25?
СОЮЗ 23 крепится на поворотной скобе: на стену, потолок или конструкцию. СОЮЗ 25 встраивается в подготовленную нишу. Мощность у обеих серий — 20 Вт, три варианта оптики одинаковы.
Какой угол излучения выбрать?
Для большинства близких рабочих зон подходит косинусная КСС Д 120°. Глубокая Г 60° направляет свет на отдельный участок, концентрированная К 25° — на более узкую или удалённую зону. Высоту установки и число светильников уточняют расчётом.
Нужно ли отдельно покупать драйвер?
Нет. Низковольтный драйвер уже установлен в светильнике, в верхнем цилиндрическом отсеке. Для работы нужен подходящий внешний источник питания 12 В постоянного тока.
К каким моделям подходят магнитный держатель и штатив?
Оба аксессуара предназначены для серии СОЮЗ 23 с поворотной скобой. Магнит фиксирует светильник на металлической поверхности, телескопический штатив подходит для одного или двух светильников. К встраиваемой серии СОЮЗ 25 они не относятся.
Можно ли устанавливать светильники во влажных и запылённых зонах?
Да, можно. Светильники имеют степень защиты IP67: их корпус защищён от проникновения пыли и воды. Алюминиевый корпус имеет полимерное покрытие, световую часть защищает ударопрочный оптический поликарбонат. Рабочая температура — от −60 до +45 °C.
ЕКАТЕРИНБУРГ И СВЕРДЛОВСКАЯ ОБЛАСТЬ
Купить промышленные светильники 12 В в Екатеринбурге
НПО «СОЮЗ» производит промышленные светодиодные светильники 12 В постоянного тока для аварийного, местного и переносного освещения. В каталоге представлены низковольтные влагозащищённые светильники 12 В IP67 мощностью 20 Вт со световым потоком от 2500 до 2710 лм.
Линейка включает светильники с поворотной скобой СОЮЗ 23 и встраиваемые модели СОЮЗ 25. Доступны углы излучения 120°, 60° и 25°. Для большинства близких рабочих зон рекомендуем широкую оптику 120°.
Цена светодиодных светильников на 12 вольт
Актуальная цена и наличие указаны в карточке каждой модели. Для переносного местного освещения к серии 23 можно добавить магнитный держатель или телескопический штатив.
Поставляем светильники 12 В по Екатеринбургу, Свердловской области и всей России. Посмотрите реальные проекты освещения на 12 В, наше производство и условия доставки.
ПОДБОР БЕЗ ДОГАДОК
Подберём светильник 12 В
под вашу задачу.
Сообщите источник питания, способ монтажа, размеры рабочей зоны и расстояние. Предложим серию, угол луча и подходящие аксессуары.
Екатеринбург · +7 (343) 302-10-27 · info@npo-soyuz.ru
