01 / ТЕПЛООТВОДАлюминиевый корпус
Профиль из алюминия АД31 работает как радиатор светодиодного модуля. Отсеки электроники и светодиодов разделены. Полимерное покрытие защищает корпус от коррозии.
Прожектор СОЮЗ 23-420/3-67
420 ВТ 60524 ЛМ 25° (К)
66 750 р. в т.ч. НДС
Срок изготовления: 2 недели
Наименование для заказа
Светильник светодиодный СОЮЗ 23-420/3-67
Для заявки, спецификации или запроса счёта
СОЮЗ 23-420/3-67 · исполнение 220 В
Узкий луч
для удалённых участков

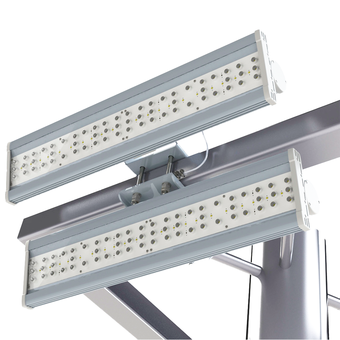

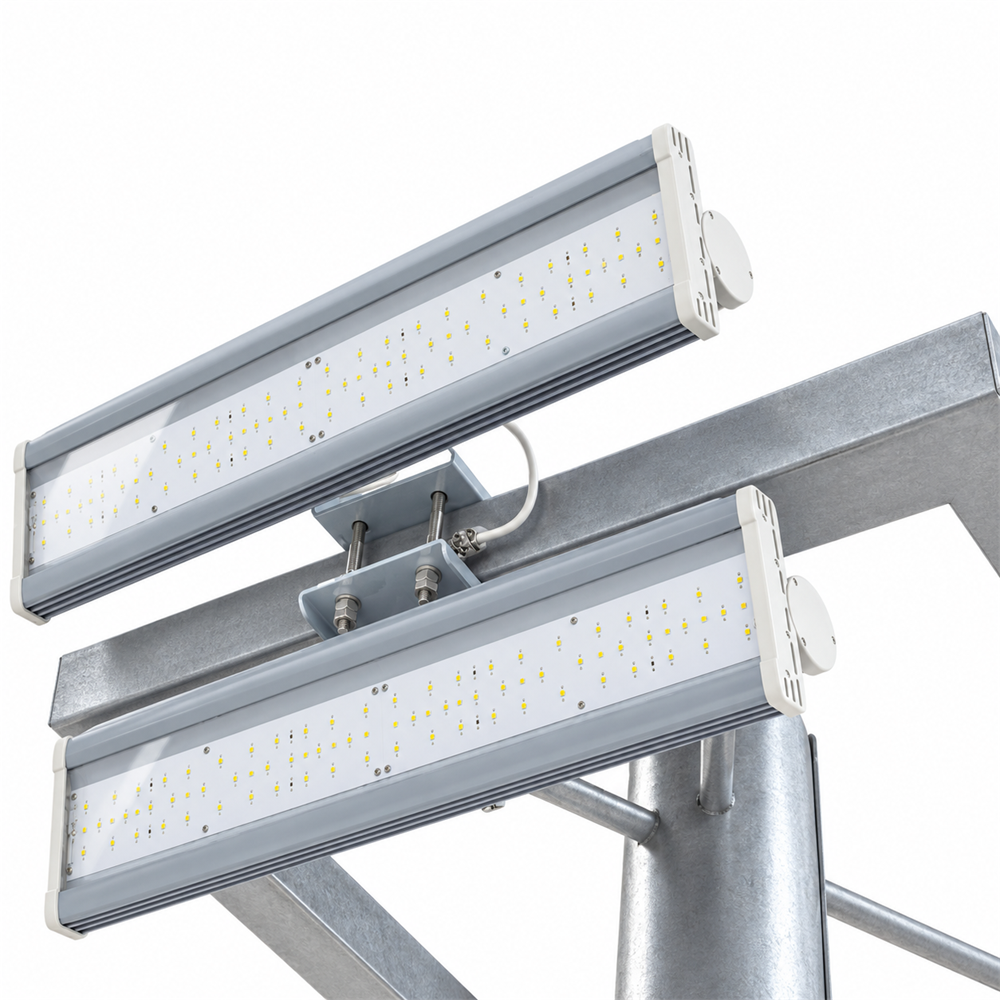

Промышленный прожектор 420 Вт из двух регулируемых модулей для освещения площадок, фасадов и крупных объектов. Угол излучения — 25°, общий световой поток — 60524 лм. Корпус IP67 защищает от пыли и влаги.
Крепление на горизонтальной балке. Каждый модуль можно независимо направить на нужную зону и зафиксировать в выбранном положении.
- 420 Вт
- потребляемая мощность
- 60 524 лм
- световой поток
- 25°
- концентрированная КСС
- IP67
- пылевлагозащищённый корпус
Белый свет 5000 К · Ra > 80 · Гарантия 5 летВсе 38 характеристик ↓
Светораспределение
25° — когда свет нужен
на конкретном участке
Линзы формируют узкий направленный пучок. Скобами можно независимо изменить направление модулей и осветить нужную зону.
Для широкого охвата с близкого расстояния стоит рассмотреть оптику 60° или 120°. Освещённость и количество светильников проверяются расчётом по IES-файлу.
Чем отличаются типы КСС →Материалы и узлы
Что внутри светильника
Корпус, оптика, крепление и электроника — в деталях.
02 / СВЕТОРАСПРЕДЕЛЕНИЕСветодиоды CREE и линзы
Светодиоды формируют белый свет 5000 К с индексом цветопередачи Ra > 80. Вторичная оптика LedLink задаёт угол 25°.
03 / ЗАЩИТНЫЙ ЭКРАНОптический поликарбонат
Ударопрочный экран толщиной 2 мм закрывает светодиоды и линзы. Он рассчитан на эксплуатацию в промышленной среде.
04 / ПЫЛЬ И ВЛАГАЗащита корпуса IP67
Торцевые крышки из термопластичного полимера входят в систему защиты корпуса. Полная защита от пыли и защита от воды по классу IP67.

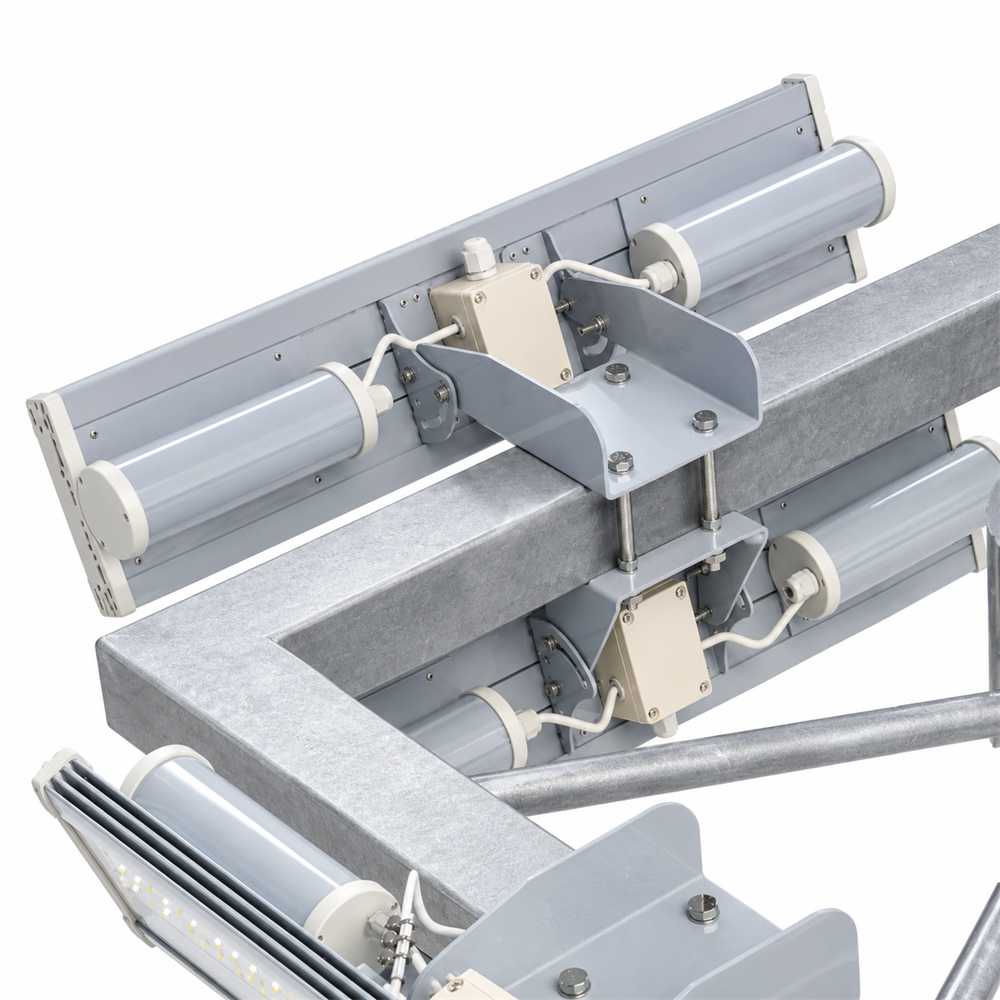

05 / ПОДКЛЮЧЕНИЕДве клеммные коробки
На каждом модуле расположена своя клеммная коробка: в ней провода двух драйверов соединяются с внешним кабелем. Подключение — трёхжильный кабель: L — фаза, N — ноль, PE — защитное заземление. Максимальное сечение каждой подключаемой жилы — 2,5 мм² включительно.

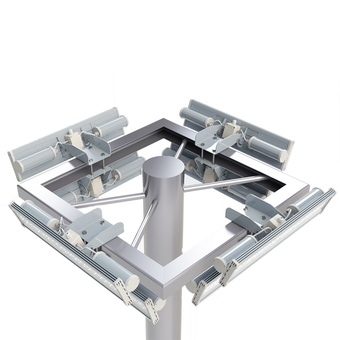

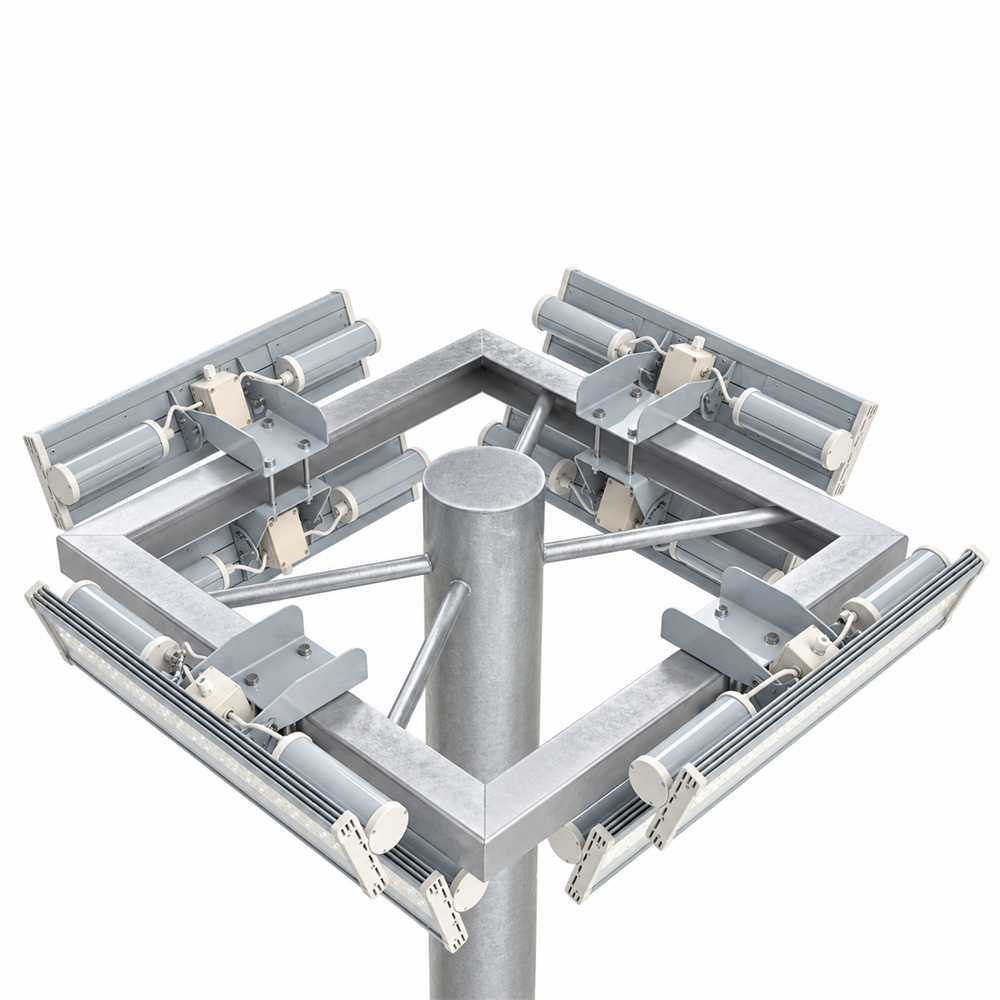

06 / МОНТАЖНезависимый поворот модулей

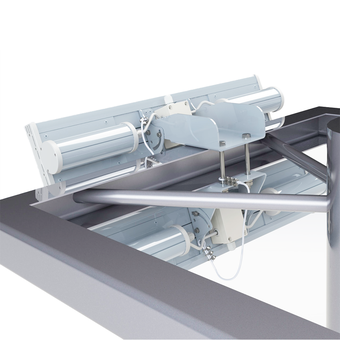

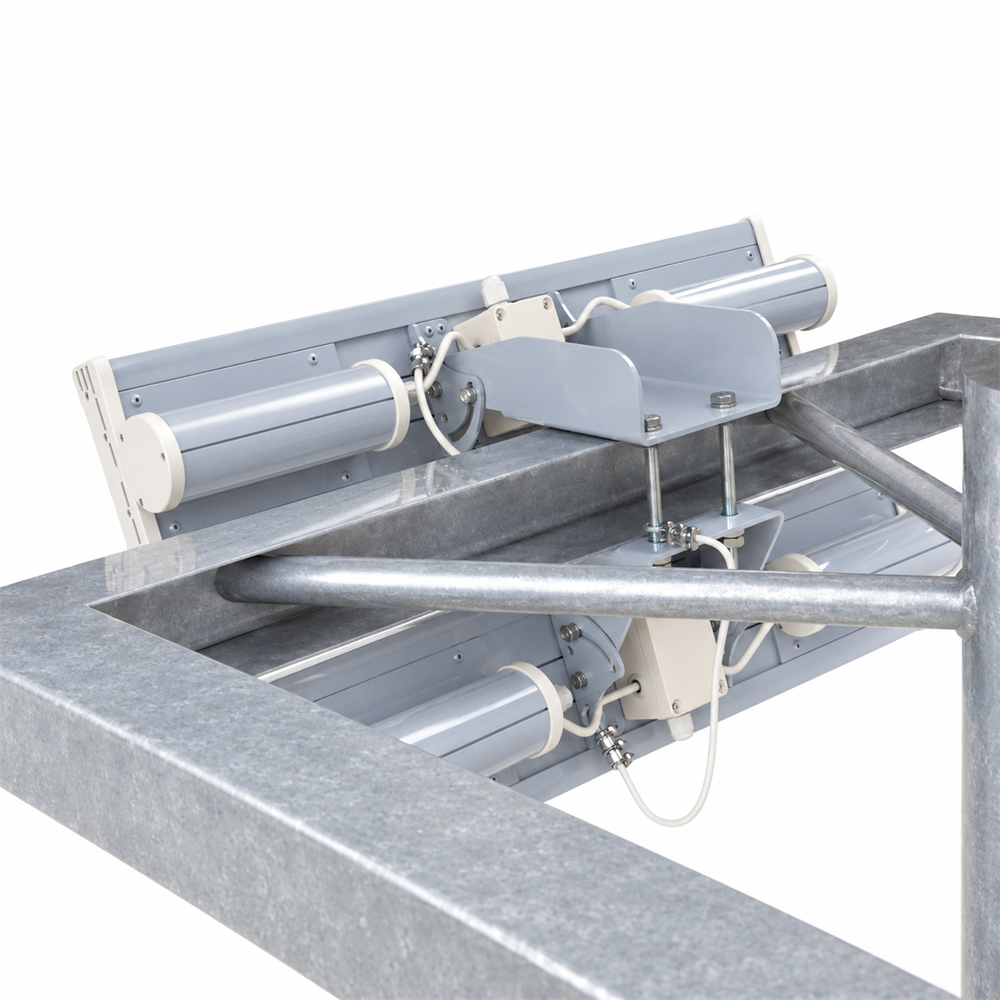

Два модуля крепятся на горизонтальной балке. Каждый модуль плавно поворачивается независимо от другого и фиксируется на выбранном угле в пределах, допускаемых скобой. Это позволяет направить свет на разные участки. Фиксированных положений наклона нет.
07 / ЭЛЕКТРОНИКАПо два драйвера в модуле
В каждом из двух модулей установлено по два двухкаскадных драйвера в отдельных отсеках. Три вида защиты: до 600 В, от импульсов до 10 кВ длительностью до 50 мкс и от перегрева. На иллюстрации показано устройство одного модуля.
08 / ИДЕНТИФИКАЦИЯЛазерная маркировка
Обозначение модели и серийный номер нанесены на корпус лазером. Маркировка позволяет идентифицировать светильник при эксплуатации и обращении по гарантии.
На фото — пример лазерной маркировки светильника СОЮЗ.
Данные конкретного исполнения
Все технические характеристики
Светотехнические
| Световой поток | 60524 лм |
|---|---|
| Угол излучения | 25° |
| Тип кривой силы света | К |
| Цветовая температура | 5000 К |
| Индекс цветопередачи | Ra > 80 |
| Класс светораспределения по ГОСТ Р 54350-2011 | П |
| Производитель светодиодов | CREE |
| Марка вторичной оптики | LedLink |
| Коэффициент пульсаций светового потока | Менее 1% |
Электрические
| Потребляемая мощность | 420 Вт |
|---|---|
| Защита от перегрева | Да |
| Класс энергоэффективности | А |
| Напряжение питания | 165–275 В AC |
| Кабель для подключения | Трёхжильный: L — фаза, N — ноль, PE — земля |
| Максимальное сечение подключаемой жилы | 2,5 мм² |
| Частота питающей сети | 50 Гц ± 10% |
| Коэффициент мощности | 0,98 |
| Класс защиты от поражения током по ГОСТ Р МЭК 60598-1-2003 | I |
| Выход на рабочий режим | Менее 1 с |
| Защита от повышенного напряжения до 600 В | Да |
| Защита от импульсных помех до 10 кВ / 50 мкс | Да |
| Эмиссия гармонических составляющих по ГОСТ 30804.3.2-2013 | Соответствует |
Корпус и эксплуатация
| Рабочая температура | −60…+45 °C |
|---|---|
| Климатическое исполнение | УХЛ1 |
| Цвет корпуса | RAL 7001 |
| Материал защитного экрана | Ударопрочный оптический поликарбонат |
| Срок службы* | 100 000 часов |
| Степень защиты | IP67 |
| Материал корпуса | Алюминий АД31 |
| Антикоррозийная защита | Полимерное покрытие |
| Гарантия | 5 лет |
| Группа механического исполнения | М1 |
| Монтаж и наведение | На горизонтальной балке; независимый плавный поворот двух модулей с фиксацией |
Масса и габариты
| Масса без упаковки | 17,5 кг |
|---|---|
| Масса с упаковкой | 18,3 кг |
| Размеры без упаковки, Д × Ш × В | 847 × 290 × 373 мм |
| Размеры упаковки, Д × Ш × В | 855 × 172 × 120 мм — каждое из 2 мест |
| Объём в упаковке | 0,034 м³ |
* Срок службы указан при снижении светового потока не более чем на 15%. Световой поток приведён с учётом потерь на вторичной оптике и защитном экране при температуре кристалла Tj = 25 °C.
Производитель оставляет за собой право вносить конструктивные изменения, не влияющие на светотехнические и функциональные характеристики продукции.
Для проекта и монтажа
Чертёж и документы
Спецификация — для сохранения и печати.
Паспорта и IES-файлы — в разделах по сериям.
Открыть чертёж →
PDFСпецификация СОЮЗ 23-420/3-67220 В AC · 25° · Все характеристики, конструкция и чертёж · 2 страницы A4 + чертёж на отдельном листе A3↓ДОКТехнический паспортПерейти в раздел технических паспортов светильников→IESIES-файлыПерейти к фотометрическим данным по сериям светильников→ДОКСертификаты и декларацииПерейти к документам о соответствии продукции→
Перед заказом
Коротко о важном
Можно ли использовать светильник на улице?
Да. Степень защиты IP67 и климатическое исполнение УХЛ1 позволяют применять прожектор на улице при температуре от −60 до +45 °C.
Как направить свет на нужный участок?
Два модуля крепятся на горизонтальной балке. Каждый модуль плавно поворачивается независимо от другого и фиксируется на выбранном угле в пределах, допускаемых скобой. Это позволяет направить свет на разные участки. Фиксированных положений наклона нет.
Чем эта модель отличается от версии с углом 120°?
Главное различие — распределение света. У /3 линзы формируют концентрированную КСС 25°, поток составляет 60524 лм. У версии /1 угол 120° и поток 65628 лм. Для точного выбора важны расстояние до рабочей зоны и требуемая освещённость.
