01 / ТЕПЛООТВОДАлюминиевый корпус
Профиль из алюминия АД31 работает как радиатор светодиодного модуля. Отсеки электроники и светодиодов разделены. Полимерное покрытие защищает корпус от коррозии.
Низковольтный светильник встраиваемый СОЮЗ 25-20/3-67 (36В)
20 ВТ 2500 ЛМ 25° (К)
5 100 р. в т.ч. НДС
Срок изготовления: 2 недели
Наименование для заказа
Светильник светодиодный СОЮЗ 25-20/3-67 (36В)
Для заявки, спецификации или запроса счёта
СОЮЗ 25-20/3-67 · исполнение 36 В
Встраиваемый светильник
для сети 36 В AC
Светильник с накладной рамкой для встраивания в монтажную поверхность. Линзы LedLink формируют направленный свет с углом 25°, а корпус IP67 защищает от пыли и влаги.
Для технических помещений, тоннелей, смотровых ям и рабочих участков, где предусмотрены встраиваемый монтаж и сеть 36 В AC.
- 20 Вт
- потребляемая мощность
- 2 500 лм
- световой поток
- 25°
- концентрированная КСС
- IP67
- пылевлагозащищённый корпус
Белый свет 5000 К · Ra > 80 · Гарантия 5 летВсе 30 характеристик ↓
Светораспределение
25° — узкий направленный свет
с линзами LedLink
Линзы фокусируют световой поток и формируют угол излучения 25°. Концентрированная КСС типа К помогает направить свет на рабочую зону.
Для более широкого охвата предусмотрены исполнения 60° и 120°. Освещённость и количество светильников проверяются расчётом по IES-файлу.
Чем отличаются типы КСС →Материалы и монтаж
Конструкция встраиваемого светильника
Корпус, рамка, линзы и электроника — в деталях.
02 / СВЕТОДИОДНЫЙ МОДУЛЬСветодиоды CREE
Белый свет 5000 К с индексом цветопередачи Ra > 80. Световой поток светильника — 2500 лм с учётом потерь на линзах и защитном экране.
03 / ВТОРИЧНАЯ ОПТИКАЛинзы LedLink
Вторичная оптика фокусирует световой поток. В исполнении /3 линзы формируют угол излучения 25° и концентрированную КСС типа К.
04 / ЗАЩИТНЫЙ ЭКРАНОптический поликарбонат
Ударопрочный экран из оптического поликарбоната толщиной 2 мм закрывает светодиодный модуль. Рассчитан на эксплуатацию в промышленной среде.
05 / ВСТРАИВАЕМЫЙ МОНТАЖНакладная рамка
Рамка позволяет встроить светильник в монтажную поверхность. Размер рамки — 180 × 236 мм. Крепёжные отверстия и расстояния между ними показаны на чертеже.

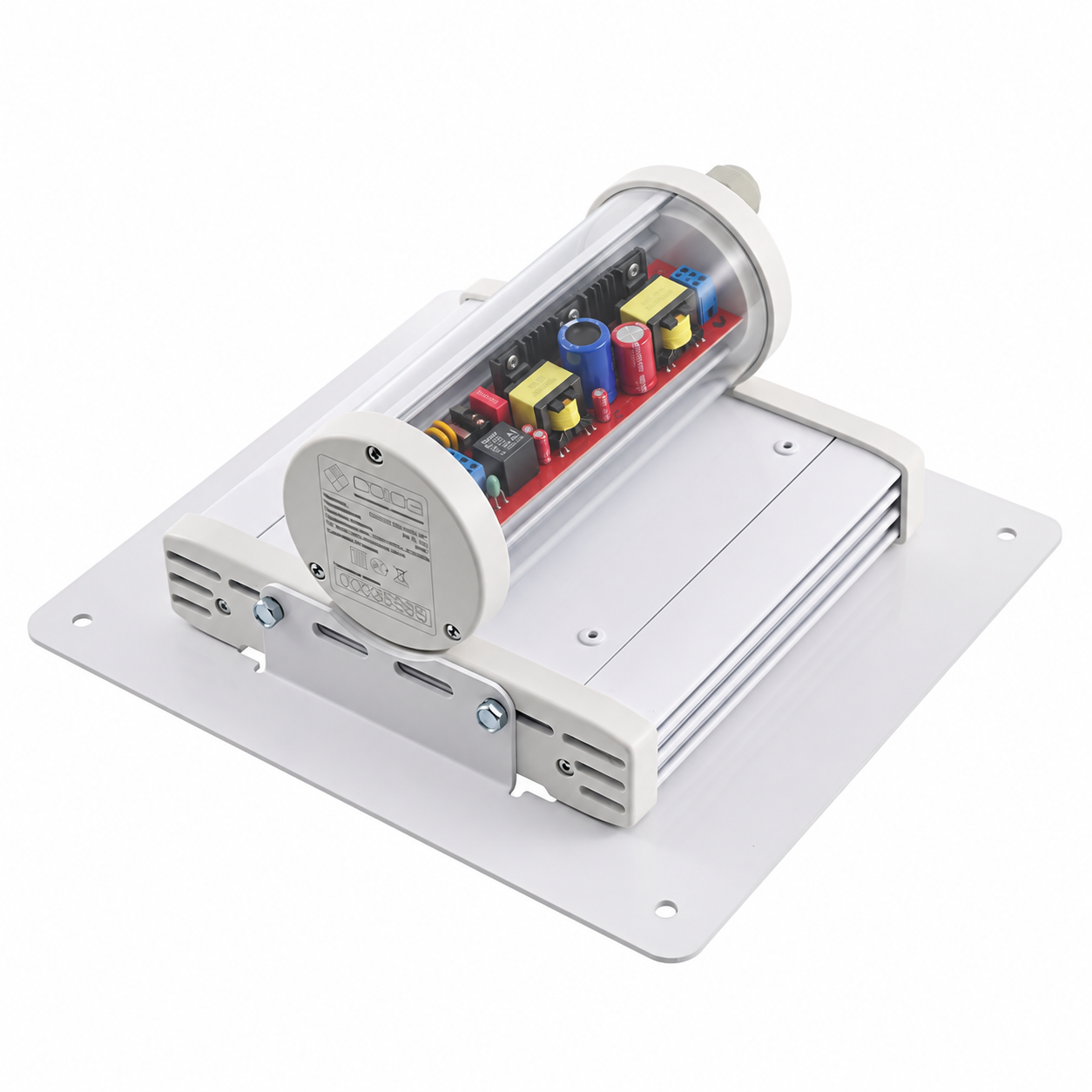

06 / ЭЛЕКТРОНИКАОтдельный отсек питания
Электроника размещена в цилиндрическом отсеке, отделённом от светодиодного модуля. Рабочий диапазон питания — 32–42 В переменного тока (AC).
07 / ИДЕНТИФИКАЦИЯЛазерная маркировка
Обозначение модели, напряжение питания и серийный номер нанесены на корпус лазером. Маркировка помогает идентифицировать светильник при эксплуатации и обращении по гарантии.
Данные конкретного исполнения
Все технические характеристики
Светотехнические
| Световой поток | 2500 лм |
|---|---|
| Угол излучения | 25° |
| Тип кривой силы света | К |
| Цветовая температура | 5000 К |
| Индекс цветопередачи | Ra > 80 |
| Класс светораспределения по ГОСТ Р 54350-2011 | П |
| Производитель светодиодов | CREE |
| Вторичная оптика | LedLink |
Электрические
| Потребляемая мощность | 20 Вт |
|---|---|
| Защита от перегрева | Да |
| Класс энергоэффективности | А |
| Напряжение питания | 32–42 В AC |
| Частота питающей сети | 50 Гц ± 10% |
| Коэффициент мощности | 0,98 |
| Класс защиты от поражения током по ГОСТ Р МЭК 60598-1-2003 | I |
| Выход на рабочий режим | Менее 1 с |
Корпус и эксплуатация
| Рабочая температура | −60…+45 °C |
|---|---|
| Климатическое исполнение | УХЛ1 |
| Цвет корпуса | RAL 9003 |
| Материал защитного экрана | Ударопрочный оптический поликарбонат |
| Срок службы* | 100 000 часов |
| Степень защиты | IP67 |
| Материал корпуса | Алюминий АД31 |
| Антикоррозийная защита | Полимерное покрытие |
| Гарантия | 5 лет |
Масса и габариты
| Масса без упаковки | 1,4 кг |
|---|---|
| Масса с упаковкой | 1,6 кг |
| Размеры без упаковки, Д × Ш × В | 180 × 236 × 101 мм |
| Размеры упаковки, Д × Ш × В | 211 × 169 × 103 мм |
| Объём в упаковке | 0,0037 м³ |
Упаковка: рамка упаковывается отдельно. Размеры упаковки светильника — 211 × 169 × 103 мм.
* Срок службы указан при снижении светового потока не более чем на 15%. Световой поток приведён с учётом потерь на вторичной оптике и защитном экране при температуре кристалла Tj = 25 °C.
Производитель оставляет за собой право вносить конструктивные изменения, не влияющие на светотехнические и функциональные характеристики продукции.
Для проекта и монтажа
Чертёж и документы
Спецификация — для сохранения и печати.
Паспорта и IES-файлы — в разделах по сериям.
Крепление рамки: 4 отверстия Ø5 мм, межосевые расстояния 206 × 150 мм.
Открыть чертёж →
PDFСпецификация СОЮЗ 25-20/3-6736 В AC · 25° · Все характеристики, конструкция и чертёж · 2 страницы A4↓ДОКТехнический паспортПерейти в раздел технических паспортов светильников→IESIES-файлыПерейти к фотометрическим данным по сериям светильников→ДОКСертификаты и декларацииПерейти к документам о соответствии продукции→
Перед заказом
Коротко о важном
Можно ли использовать светильник на улице?
Да. Корпус со степенью защиты IP67 и исполнение УХЛ1 позволяют использовать светильник на улице в указанном температурном диапазоне. Необходимо обеспечить питание 36 В AC и выполнить подключение по паспорту.
Подойдёт ли этот светильник для сети 36 В DC?
Нет. Эта модель несовместима с постоянным током. Она рассчитана только на 32–42 В переменного тока (AC), номинально 36 В. К постоянному току 36 В (DC) и к сети 220 В подключать нельзя.
Чем эта модель отличается от версий с углами 60° и 120°?
У исполнения /3 линзы формируют узкий направленный свет 25°, световой поток — 2500 лм. Версия /2 даёт более широкий луч 60°, а /1 — широкий свет 120° без вторичных линз. Выбор зависит от размеров рабочей зоны, расстояния до неё и требуемой освещённости.
Помощь инженера
Проверим, подходит ли свет 25°
Пришлите размеры рабочей зоны, высоту установки и условия встраиваемого монтажа. Подберём расположение и количество светильников.
