01 / ТЕПЛООТВОДАлюминиевый корпус
Профиль из алюминия АД31 работает как радиатор светодиодного модуля. Отсеки электроники и светодиодов разделены. Полимерное покрытие защищает корпус от коррозии.
Низковольтный светильник встраиваемый СОЮЗ 25-20/2-67 (12В)
20 ВТ 2500 ЛМ 60° (Г)
5 100 р. в т.ч. НДС
Срок изготовления: 2 недели
Наименование для заказа
Светильник светодиодный СОЮЗ 25-20/2-67 (12В)
Для заявки, спецификации или запроса счёта
СОЮЗ 25-20/2-67 · исполнение 12 В
Встраиваемый светильник
для сети 12 В DC
Светильник с накладной рамкой для встраивания в монтажную поверхность. Линзы LedLink формируют направленный свет с углом 60°, а корпус IP67 защищает от пыли и влаги.
Для технических помещений, тоннелей, смотровых ям и рабочих участков, где предусмотрены встраиваемый монтаж и сеть 12 В DC.
- 20 Вт
- потребляемая мощность
- 2 500 лм
- световой поток
- 60°
- глубокая КСС
- IP67
- пылевлагозащищённый корпус
Белый свет 5000 К · Ra > 80 · Гарантия 5 летВсе 32 характеристики ↓
Светораспределение
60° — направленный свет
с линзами LedLink
Линзы фокусируют световой поток и формируют угол излучения 60°. Глубокая КСС типа Г помогает направить свет на рабочую зону.
Для более широкого охвата предусмотрено исполнение 120°, для узкого луча — 25°. Освещённость и количество светильников проверяются расчётом по IES-файлу.
Чем отличаются типы КСС →Материалы и монтаж
Конструкция встраиваемого светильника
Корпус, рамка, линзы и электроника — в деталях.
02 / СВЕТОДИОДНЫЙ МОДУЛЬСветодиоды CREE
Белый свет 5000 К с индексом цветопередачи Ra > 80.
03 / ВТОРИЧНАЯ ОПТИКАЛинзы LedLink
Вторичная оптика фокусирует световой поток. В исполнении /2 линзы формируют угол излучения 60° и глубокую КСС типа Г.
04 / ЗАЩИТНЫЙ ЭКРАНОптический поликарбонат
Ударопрочный экран из оптического поликарбоната толщиной 2 мм закрывает светодиодный модуль. Рассчитан на эксплуатацию в промышленной среде.
05 / ВСТРАИВАЕМЫЙ МОНТАЖНакладная рамка
Рамка позволяет встроить светильник в монтажную поверхность. Размер рамки — 180 × 236 мм. Крепёжные отверстия и расстояния между ними показаны на чертеже.

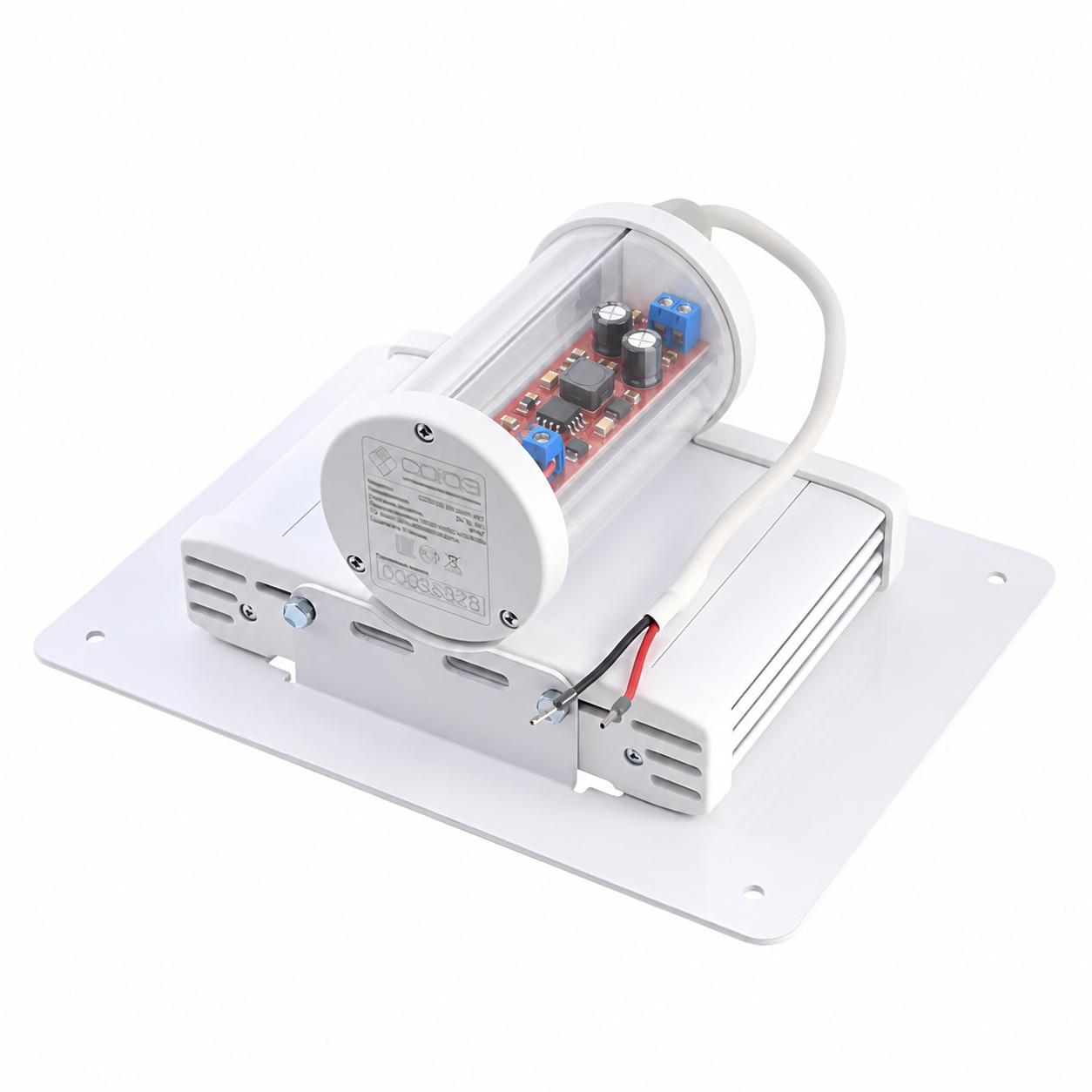

06 / ЭЛЕКТРОНИКАПлата питания 12 В DC
Отдельный отсек электроники отделён от светодиодного модуля. Питание — 11–18 В DC, номинально 12 В. Предусмотрена защита от перегрева.
Красный провод — плюс, чёрный — минус. Защиты от переполюсовки нет: ошибка подключения приведёт к выходу светильника из строя.
07 / ИДЕНТИФИКАЦИЯЛазерная маркировка
Обозначение модели, напряжение питания и серийный номер нанесены на корпус лазером. Маркировка помогает идентифицировать светильник при эксплуатации и обращении по гарантии.
Данные конкретного исполнения
Все технические характеристики
Светотехнические
| Световой поток | 2500 лм |
|---|---|
| Угол излучения | 60° |
| Тип кривой силы света | Г |
| Цветовая температура | 5000 К |
| Индекс цветопередачи | Ra > 80 |
| Класс светораспределения по ГОСТ Р 54350-2011 | П |
| Производитель светодиодов | CREE |
| Вторичная оптика | LedLink |
| Коэффициент пульсаций | Менее 1% |
Электрические
| Потребляемая мощность | 20 Вт |
|---|---|
| Защита от перегрева | Да |
| Класс энергоэффективности | А |
| Напряжение питания | 11–18 В DC (номинально 12 В) |
| Частота питающей сети | Постоянный ток |
| Класс защиты от поражения током по ГОСТ Р МЭК 60598-1-2003 | III |
| Выход на рабочий режим | Менее 1 с |
| Подключение питания | Красный провод «+», чёрный «−» |
| Защита от переполюсовки | Отсутствует |
Корпус и эксплуатация
| Рабочая температура | −60…+45 °C |
|---|---|
| Климатическое исполнение | УХЛ1 |
| Цвет корпуса | RAL 9003 |
| Материал защитного экрана | Ударопрочный оптический поликарбонат |
| Срок службы* | 100 000 часов |
| Степень защиты | IP67 |
| Материал корпуса | Алюминий АД31 |
| Антикоррозийная защита | Полимерное покрытие |
| Гарантия | 5 лет |
Масса и габариты
| Масса без упаковки | 1,4 кг |
|---|---|
| Масса с упаковкой | 1,6 кг |
| Размеры без упаковки, Д × Ш × В | 180 × 236 × 101 мм |
| Размеры упаковки, Д × Ш × В | 211 × 169 × 103 мм |
| Объём в упаковке | 0,0037 м³ |
Упаковка: рамка упаковывается отдельно. Размеры упаковки светильника — 211 × 169 × 103 мм.
* Срок службы указан при снижении светового потока не более чем на 15%. Световой поток приведён с учётом потерь на вторичной оптике и защитном экране при температуре кристалла Tj = 25 °C.
Производитель оставляет за собой право вносить конструктивные изменения, не влияющие на светотехнические и функциональные характеристики продукции.
Для проекта и монтажа
Чертёж и документы
Спецификация — для сохранения и печати.
Паспорта и IES-файлы — в разделах по сериям.
Крепление рамки: 4 отверстия Ø5 мм, межосевые расстояния 206 × 150 мм.
Открыть чертёж →
PDFСпецификация СОЮЗ 25-20/2-6712 В DC · 60° · Все характеристики, конструкция и чертёж · 2 страницы A4↓ДОКТехнический паспортПерейти в раздел технических паспортов светильников→IESIES-файлыПерейти к фотометрическим данным по сериям светильников→ДОКСертификаты и декларацииПерейти к документам о соответствии продукции→
Перед заказом
Коротко о важном
Можно ли использовать светильник на улице?
Да. Корпус со степенью защиты IP67 и исполнение УХЛ1 позволяют использовать светильник на улице в указанном температурном диапазоне. Необходимо обеспечить питание 12 В DC и выполнить подключение по паспорту.
Что будет, если перепутать плюс и минус?
Светильник выйдет из строя: защиты от переполюсовки нет. Красный провод подключается к плюсу, чёрный — к минусу. Перед включением проверьте полярность и напряжение источника: 11–18 В постоянного тока.
Чем эта модель отличается от версий с углами 120° и 25°?
У исполнения /2 линзы формируют направленный свет 60°, световой поток — 2500 лм. Версия /1 даёт широкий свет 120° без вторичных линз, а /3 — узкий луч 25°. Выбор зависит от размеров рабочей зоны, расстояния до неё и требуемой освещённости.
Помощь инженера
Проверим, подходит ли угол излучения 60°
Пришлите размеры рабочей зоны, высоту установки и условия встраиваемого монтажа. Подберём расположение и количество светильников.
