СОЮЗ 23-40/2-67 (24В) — купить в Екатеринбурге

Светораспределение

60° — когда свет нужен
на конкретном участке

Линзы формируют направленный пучок с углом 60°. Скобой можно изменить направление светильника и осветить нужную зону.

Для широкого охвата с близкого расстояния стоит рассмотреть оптику 120°. Освещённость и количество светильников проверяются расчётом по IES-файлу.

Чем отличаются типы КСС →

Схема формы луча. Размер пятна зависит от расстояния, освещённость — от условий установки.

25°Концентрированная · /3Уже луч →

60°Глубокая · /2Эта модель

120°Косинусная · /1Шире охват →

Материалы и узлы

Что внутри светильника

Корпус, оптика, крепление и электроника — в деталях.

01 / ТЕПЛООТВОДАлюминиевый корпус

Профиль из алюминия АД31 работает как радиатор светодиодного модуля. Отсеки электроники и светодиодов разделены. Полимерное покрытие защищает корпус от коррозии.

02 / СВЕТОРАСПРЕДЕЛЕНИЕСветодиоды CREE и линзы

Светодиоды формируют белый свет 5000 К с индексом цветопередачи Ra > 80. Вторичная оптика LedLink задаёт угол 60°.

03 / ЗАЩИТНЫЙ ЭКРАНОптический поликарбонат

Ударопрочный экран толщиной 2 мм закрывает светодиоды и линзы. Он рассчитан на эксплуатацию в промышленной среде.

04 / ПЫЛЬ И ВЛАГАЗащита корпуса IP67

Торцевые крышки из термопластичного полимера входят в систему защиты корпуса. Полная защита от пыли и защита от воды по классу IP67.

05 / ПОДКЛЮЧЕНИЕСоблюдайте полярность

Подключение — через двухжильный провод: красный — плюс, чёрный — минус. Заземления нет.

Защита от переполюсовки отсутствует. Неправильная полярность приведёт к выходу светильника из строя. Перед подачей питания проверьте подключение.

06 / МОНТАЖПоворотная скоба 180°

Скоба позволяет направить свет на рабочую зону. Стальные резьбовые заклёпки обеспечивают фиксацию крепёжных болтов в выбранном положении.

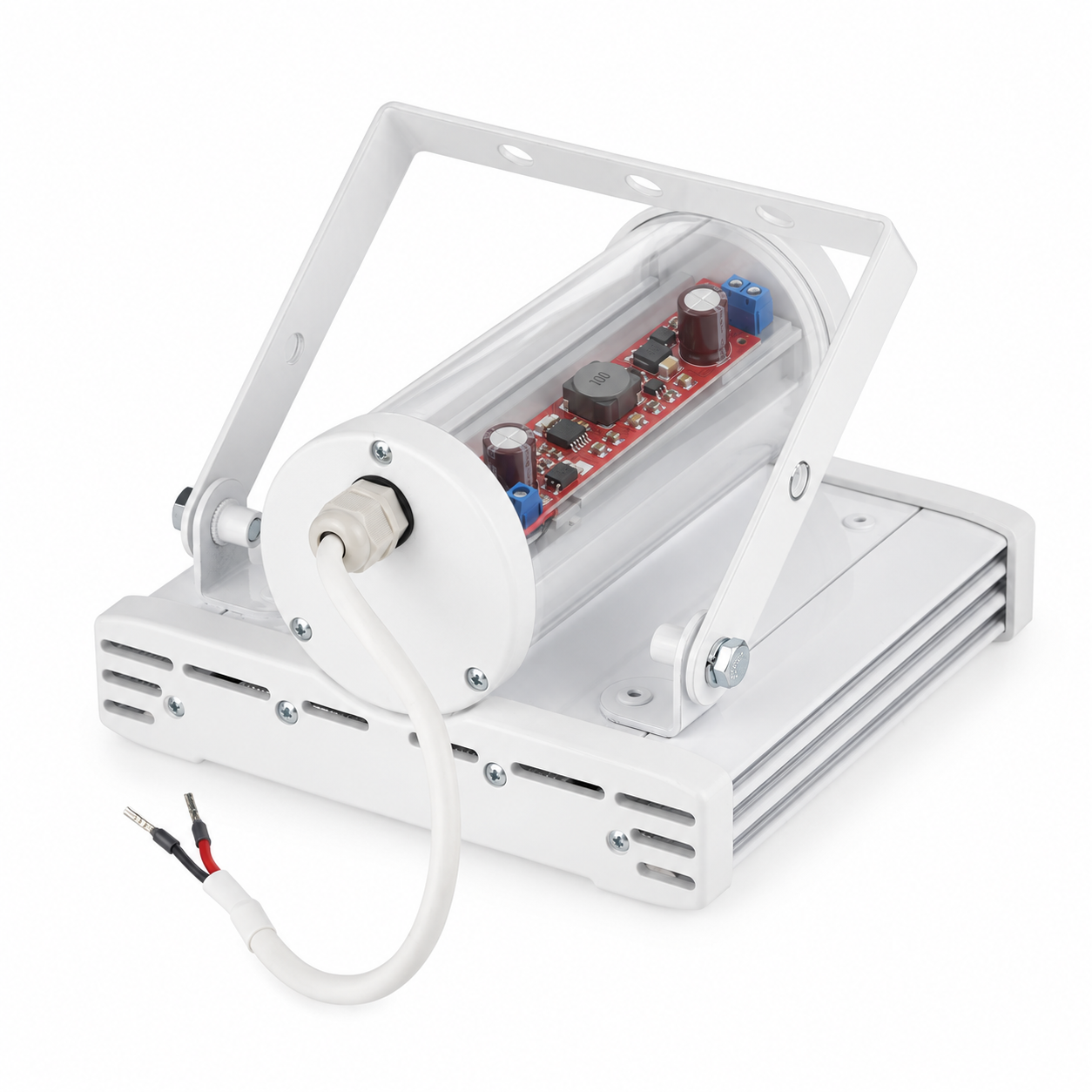

07 / ЭЛЕКТРОНИКАПлата питания 24 В DC

Плата питания размещена в цилиндрическом отсеке корпуса. Отсек электроники отделён от светодиодов.

Номинальное питание — 24 В постоянного тока, рабочий диапазон — 18–32 В DC. Предусмотрена защита от перегрева.

08 / ИДЕНТИФИКАЦИЯЛазерная маркировка

Обозначение модели и серийный номер нанесены на корпус лазером. Маркировка позволяет идентифицировать светильник при эксплуатации и обращении по гарантии.

На фото — пример маркировки серии СОЮЗ 23.

Данные конкретного исполнения

Все технические характеристики

СОЮЗ 23-40/2-67 · 24 В

Светотехнические

Световой поток	5624 лм
Угол излучения	60°
Тип кривой силы света	Г
Цветовая температура	5000 К
Индекс цветопередачи	Ra > 80
Класс светораспределения по ГОСТ Р 54350-2011	П
Производитель светодиодов	CREE
Марка вторичной оптики	LedLink
Коэффициент пульсаций	Менее 1%

Электрические

Потребляемая мощность	40 Вт
Защита от перегрева	Да
Класс энергоэффективности	А
Напряжение питания	18–32 В DC (номинально 24 В)
Кабель для подключения	Двухжильный: красный «+», чёрный «−»
Частота питающей сети	Постоянный ток
Класс защиты от поражения током по ГОСТ Р МЭК 60598-1-2003	III
Выход на рабочий режим	Менее 1 с
Защита от переполюсовки	Отсутствует

Корпус и эксплуатация

Рабочая температура	−60…+45 °C
Климатическое исполнение	УХЛ1
Цвет корпуса	RAL 9003
Материал защитного экрана	Ударопрочный оптический поликарбонат
Срок службы*	100 000 часов
Степень защиты	IP67
Материал корпуса	Алюминий АД31
Антикоррозийная защита	Полимерное покрытие
Гарантия	5 лет

Масса и габариты

Масса без упаковки	1,7 кг
Масса с упаковкой	1,8 кг
Размеры без упаковки, Д × Ш × В	241 × 165 × 99 мм
Размеры упаковки, Д × Ш × В	211 × 169 × 103 мм
Объём в упаковке	0,0037 м³

* Срок службы указан при снижении светового потока не более чем на 15%. Световой поток приведён с учётом потерь на вторичной оптике и защитном экране при температуре кристалла Tj = 25 °C.

Производитель оставляет за собой право вносить конструктивные изменения, не влияющие на светотехнические и функциональные характеристики продукции.

Для проекта и монтажа

Чертёж и документы

Спецификация — для сохранения и печати.
Паспорта и IES-файлы — в разделах по сериям.

Габаритный чертёж светильника СОЮЗ 23-40 — Габариты светильника: 241 × 165 × 99 мм
Открыть чертёж →

PDFСпецификация СОЮЗ 23-40/2-6724 В DC · 60° · Все характеристики, конструкция и чертёж · 2 страницы A4 ДОКТехнический паспортПерейти в раздел технических паспортов светильников IESIES-файлыПерейти к фотометрическим данным по сериям светильников ДОКСертификаты и декларацииПерейти к документам о соответствии продукции

Перед заказом

Коротко о важном

Можно ли использовать светильник на улице?

Да. Степень защиты IP67 и исполнение УХЛ1 позволяют использовать светильник на улице в указанном температурном диапазоне. Обеспечьте питание 24 В DC и соблюдайте полярность.

Что будет, если перепутать плюс и минус?

Светильник выйдет из строя: защиты от переполюсовки нет. Красный провод подключается к плюсу, чёрный — к минусу. Перед включением проверьте полярность и напряжение источника: 18–32 В постоянного тока.

Чем эта модель отличается от версии с углом 120°?

Главное различие — распределение света. У /2 линзы формируют глубокую КСС 60°, поток составляет 5624 лм. У версии /1 угол 120° и поток 6099 лм. Для точного выбора важны расстояние до рабочей зоны и требуемая освещённость.

Помощь инженера

Проверим, подходит ли оптика 60°

Пришлите размеры участка, высоту установки и требования к освещению. Подберём расположение и количество светильников.
