Светораспределение

25° — когда свет нужен
на конкретном участке

Линзы LedLink формируют направленный пучок с углом 25°. Консольное крепление фиксирует светильник на трубе.

Выбор оптики зависит от формы освещаемого участка и расстояния до него. Освещённость и количество светильников проверяются расчётом по IES-файлу.

Чем отличаются типы КСС →

Схема формы луча. Размер пятна зависит от расстояния, освещённость — от условий установки.

25°Концентрированная · /3Эта модель

60°Глубокая · /2Другой угол →120°Косинусная · /1Другой угол →135° × 65°Широкая · /4Другой угол →

Материалы и узлы

Что внутри светильника

Корпус, оптика, крепление и электроника — в деталях.

01 / ТЕПЛООТВОДАлюминиевый корпус

Профиль из алюминия АД31 работает как радиатор светодиодного модуля. Отсеки электроники и светодиодов разделены. Полимерное покрытие защищает корпус от коррозии.

02 / СВЕТОРАСПРЕДЕЛЕНИЕСветодиоды CREE и линзы

Светодиоды формируют белый свет 5000 К с индексом цветопередачи Ra > 80. Вторичная оптика LedLink задаёт угол 25°.

03 / ЗАЩИТНЫЙ ЭКРАНОптический поликарбонат

Ударопрочный экран толщиной 2 мм закрывает светодиоды и линзы. Он рассчитан на эксплуатацию в промышленной среде.

04 / ПЫЛЬ И ВЛАГАЗащита корпуса IP67

Торцевые крышки из термопластичного полимера входят в систему защиты корпуса. Полная защита от пыли и защита от воды по классу IP67.

05 / ПОДКЛЮЧЕНИЕСоблюдайте полярность

Подключение — через двухжильный провод: красный — плюс, чёрный — минус. Заземления нет.

Защита от переполюсовки отсутствует. Неправильная полярность приведёт к выходу светильника из строя. Перед подачей питания проверьте подключение.

06 / МОНТАЖКонсольное крепление

Установка на трубу диаметром 45–60 мм. Крепёжные болты и стальные резьбовые заклёпки надёжно фиксируют светильник на консоли.

07 / ЭЛЕКТРОНИКАПлата питания 24 В DC

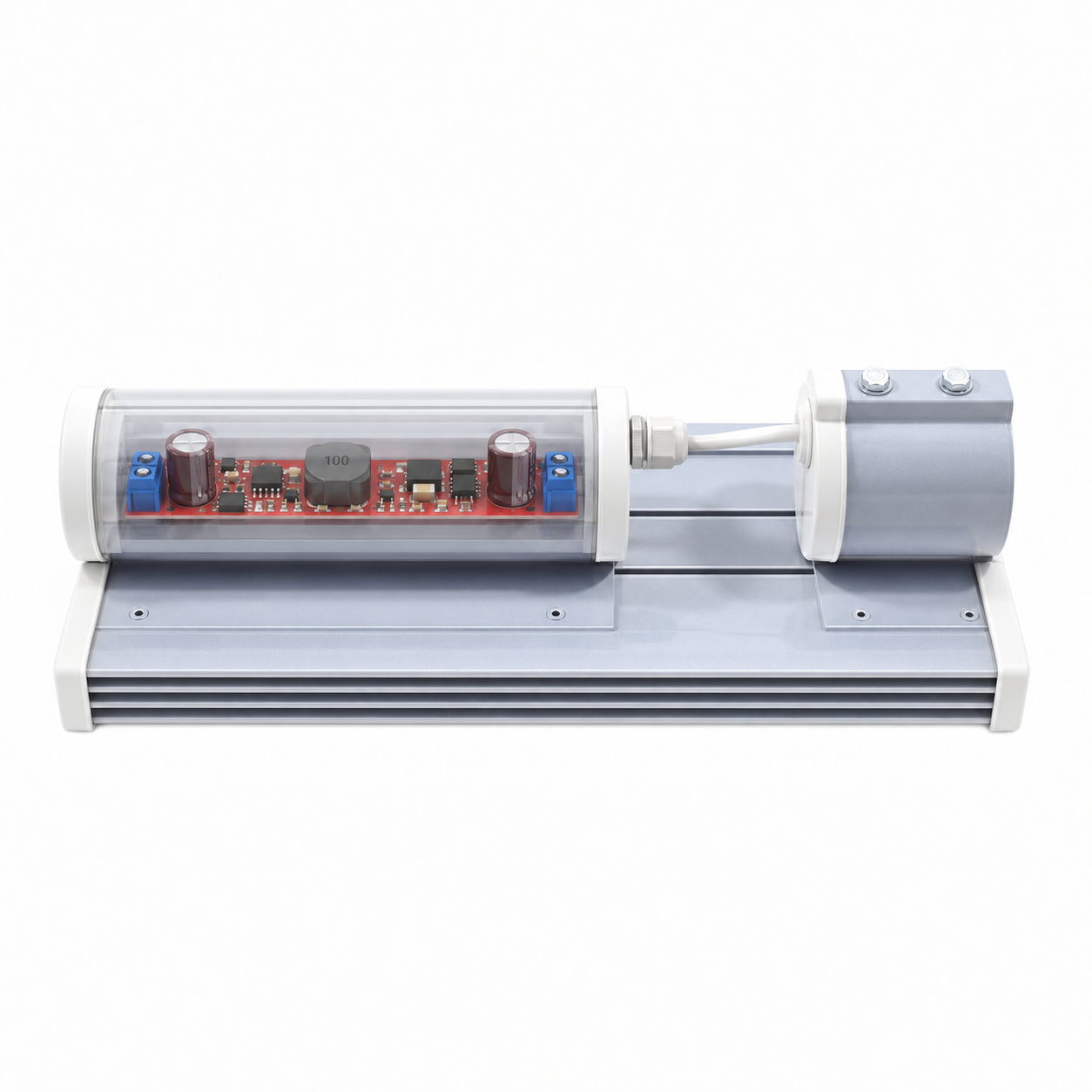

Плата питания размещена в цилиндрическом отсеке корпуса. Отсек электроники отделён от светодиодов.

Номинальное питание — 24 В постоянного тока, рабочий диапазон — 18–32 В DC. Предусмотрена защита от перегрева.

08 / ИДЕНТИФИКАЦИЯЛазерная маркировка

Обозначение модели и серийный номер нанесены на корпус лазером. Маркировка позволяет идентифицировать светильник при эксплуатации и обращении по гарантии.

На фото — пример маркировки серии СОЮЗ 22.

Данные конкретного исполнения

Все технические характеристики

СОЮЗ 22-40/3-67 · 24 В

Светотехнические

Световой поток	5624 лм
Угол излучения	25°
Тип кривой силы света	К
Цветовая температура	5000 К
Индекс цветопередачи	Ra > 80
Класс светораспределения по ГОСТ Р 54350-2011	П
Производитель светодиодов	CREE
Марка вторичной оптики	LedLink
Коэффициент пульсаций	Менее 1%

Электрические

Потребляемая мощность	40 Вт
Защита от перегрева	Да
Класс энергоэффективности	А
Напряжение питания	18–32 В DC (номинально 24 В)
Кабель для подключения	Двухжильный: красный «+», чёрный «−»
Частота питающей сети	Постоянный ток
Класс защиты от поражения током по ГОСТ Р МЭК 60598-1-2003	III
Выход на рабочий режим	Менее 1 с
Защита от переполюсовки	Отсутствует

Корпус и эксплуатация

Рабочая температура	−60…+45 °C
Климатическое исполнение	УХЛ1
Тип монтажа	Консольный: на трубу 45–60 мм
Цвет корпуса	RAL 7001
Материал защитного экрана	Ударопрочный оптический поликарбонат
Срок службы*	100 000 часов
Степень защиты	IP67
Материал корпуса	Алюминий АД31
Антикоррозийная защита	Полимерное покрытие
Гарантия	5 лет

Масса и габариты

Масса без упаковки	3,0 кг
Масса с упаковкой	3,2 кг
Размеры без упаковки, Д × Ш × В	357 × 165 × 113 мм
Размеры упаковки, Д × Ш × В	431 × 172 × 120 мм
Объём в упаковке	0,0089 м³

* Срок службы указан при снижении светового потока не более чем на 15%. Световой поток приведён с учётом потерь на вторичной оптике и защитном экране при температуре кристалла Tj = 25 °C.

Производитель оставляет за собой право вносить конструктивные изменения, не влияющие на светотехнические и функциональные характеристики продукции.

Для проекта и монтажа

Чертёж и документы

Спецификация — для сохранения и печати.
Паспорта и IES-файлы — в разделах по сериям.

Габаритный чертёж светильника СОЮЗ 22-40 — Габариты светильника: 357 × 165 × 113 мм
Открыть чертёж →
